Główne cechy
- Niezależne sterowanie ruchem dla 4 osi
- Obsługa funkcji kółka ręcznego i jog
- Interpolacja liniowa dla 2/3 osi / interpolacja kołowa dla 2 osi
- Funkcja ciągłej interpolacji
- Programowalna akceleracja i deceleracja w krzywych T/S
- Maksymalna szybkość wyjścia impulsów 4 MHz dla każdej osi
- Typy wyjścia impulsów: CW/CCW lub PULSE/DIR
- 32-bitowy licznik enkodera dla każdej osi
- Typy wejścia impulsów enkodera: A/B faza lub Góra/Dół
- Programowalne automatyczne znajdowanie pozycji wyjściowej dla każdej osi
- Programowalne ograniczenia programowe
- Szeroki zakres zsynchronizowanych akcji (akcji wywołanych zdarzeniem)
- Rozszerzalne zdalne We/Wy: 128 DI & 128 DO przez dwuczęściowy interfejs FRnet
Wprowadzenie

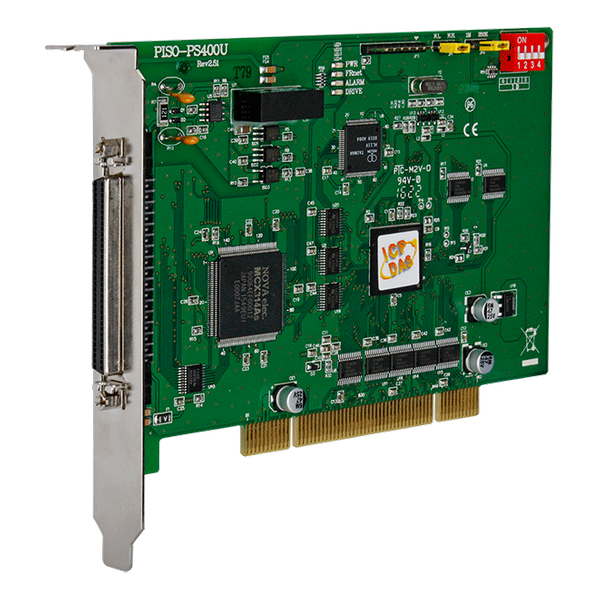

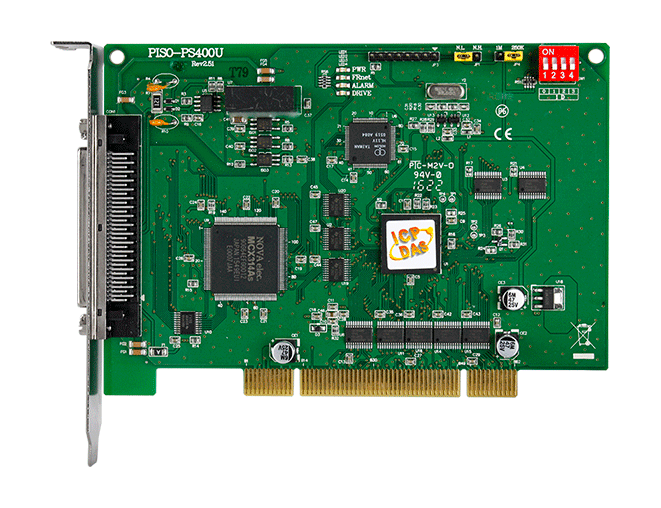

PISO-PS400(U) to 4-osiowa karta sterowania serwomotorem kroczkowym/impulsowym, która może być używana w każdym komputerze IPC z magistralą PCI i jest odpowiednia do ogólnych zastosowań w kontroli ruchu. Te karty są wyposażone w jeden moduł FRnet Master, który pozwala na łatwe rozszerzenie szybkich zdalnych wejść/wyjść IPC. Dwuwiązkowy interfejs FRnet umożliwia maksymalnie 128 kanałów DI i 128 DO, które są automatycznie skanowane w okresie 2,88 ms.
Oprócz szerokiego zakresu prędkości, ten inteligentny kontroler ruchu oferuje również wiele wbudowanych funkcji kontroli ruchu, takich jak interpolacja liniowa dla 2/3 osi, interpolacja kołowa dla 2 osi, akceleracja/deceleracja w krzywych T/S, liczne zsynchronizowane akcje, automatyczne znajdowanie pozycji wyjściowej i inne. Główną zaletą jest to, że większość funkcji kontroli ruchu serii PS400 jest wykonywana przez wysokowydajny układ ASIC, co minimalnie obciąża procesor. Status ruchu, We/Wy FRnet oraz inne karty We/Wy w IPC nadal mogą być monitorowane podczas napędzania silników.
Ze względu na niewielkie wymagania dotyczące obciążenia CPU serii PS400, można używać jednej lub więcej kart ruchu z jednym IPC. ICP DAS oferuje również różnorodne funkcje i przykłady, które mogą być używane w celu zmniejszenia potrzeby dodatkowego programowania, co czyni je bardzo ekonomicznym rozwiązaniem dla deweloperów aplikacji kontroli ruchu.
Oprócz szerokiego zakresu prędkości, ten inteligentny kontroler ruchu oferuje również wiele wbudowanych funkcji kontroli ruchu, takich jak interpolacja liniowa dla 2/3 osi, interpolacja kołowa dla 2 osi, akceleracja/deceleracja w krzywych T/S, liczne zsynchronizowane akcje, automatyczne znajdowanie pozycji wyjściowej i inne. Główną zaletą jest to, że większość funkcji kontroli ruchu serii PS400 jest wykonywana przez wysokowydajny układ ASIC, co minimalnie obciąża procesor. Status ruchu, We/Wy FRnet oraz inne karty We/Wy w IPC nadal mogą być monitorowane podczas napędzania silników.
Ze względu na niewielkie wymagania dotyczące obciążenia CPU serii PS400, można używać jednej lub więcej kart ruchu z jednym IPC. ICP DAS oferuje również różnorodne funkcje i przykłady, które mogą być używane w celu zmniejszenia potrzeby dodatkowego programowania, co czyni je bardzo ekonomicznym rozwiązaniem dla deweloperów aplikacji kontroli ruchu.
Zastosowania
- Produkcja półprzewodników
- Inspekcja komponentów
- Kontrola jakości produkcji
- Inspekcja żywności i napojów
- Mikroskopia i obrazowanie medyczne
- Zastosowania biometryczne
- Stół X-Y-Z
- Maszyny do tłoczenia o stałym rozstawie
- Maszyny transferowe
- Spinner
- Załadunek/rozładunek
Struktura systemu aplikacyjnego
Parametry techniczne:
| Product Range: | Motion Control Board |
Software | |
| Software: OS Support: | Windows 7/10 32/64-bit ,
Windows XP/2000 32-bit |
| Software: Utility: | EzGo Utility |
| Software: SDK: | Labview 5.0 ~ Labview 8.x |
HARDWARE | |
| Hardware: Connector: | 68-pin SCSI-II |
Ogólne | |
| General: No. of Axes: | 4 |
| General: Operation Mode: | Semi-closed Loop |
| General: Synchronous Action: | 10 activation factors ,
and 14 actions |
| General: Speed Profile: | T/S-curve |
| General: Position Control Mode: | Incremental mode ,
and Absolute mode |
| General: Command Type: | Pulse command |
| General: Isolation: | 2500 Vrms optical isolation (with DN-8468) |
Oś I/O | |
| Axis I/O: Servo Interface Output: | SVON |
| Axis I/O: Mechanical Switch Input: | Home, LMT+/-, ,
NHOME, EMG |
| Axis I/O: Position Compare Output: | 10 KHz (X and Y only) |
| Axis I/O: Servo Interface Input: | INP, ALM |
Wejście enkodera | |
| Wejście enkodera: Tryb: | Faza A/B, góra/dół |
| Wejście enkodera: Tryb licznika pierścieniowego: | 32-bit |
| Wejście enkodera: Szybkość zliczania: | 4 MHz (maks.) |
| Wejście enkodera: Szerokość licznika: | 32-bit |
Wyjście impulsowe | |
| Wyjście impulsowe: Tryb: | CW/CCW, PULSE/DIR |
| Wyjście impulsowe: Szerokość licznika: | 32-bit |
| Wyjście impulsowe: Szybkość: | 4 MHz (maks.) |
Interpolacja | |
| Interpolation: Circular: | Any 2 axes |
| Interpolation: Linear: | Any 2 to 3 of 4 axes |
Wejście cyfrowe | |
| Wejście cyfrowe: Kanały: | Local: 4 DI ,
Możliwość rozbudowy: 128 DI |
Wyjście cyfrowe | |
| Wyjście cyfrowe: Kanały: | Możliwość rozbudowy: 128 DO |
Magistrala PC | |
| Magistrala PC: Typ: | 3.3 V/5 V Universal PCI |
Power | |
| Power: Consumption: | +5 V @ 500 mA |
Środowisko | |
| Environment: Operating Temperature: | -20 ~ +75°C |
| Environment: Storage Temperature: | -30 ~ +85°C |
| Environment: Humidity: | 5 ~ 85% RH, Non-condensing |
| Status: | Available |
