Główne cechy
- Izolacja optyczna o wysokiej prędkości.
- Obsługa pulsacyjnych silników krokowych lub serwomotorów.
- Dioda LED zasilania i inne diody LED statusu (Home, wyłączniki krańcowe, ...).
- FRnet terminal do wysokiej prędkości rozszerzeń I/O szeregowego, gdy kontroler obsługuje FRnet.
Wprowadzenie

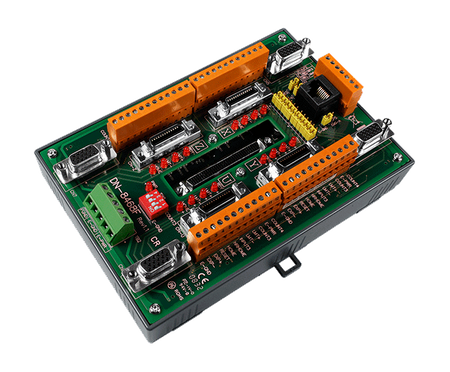

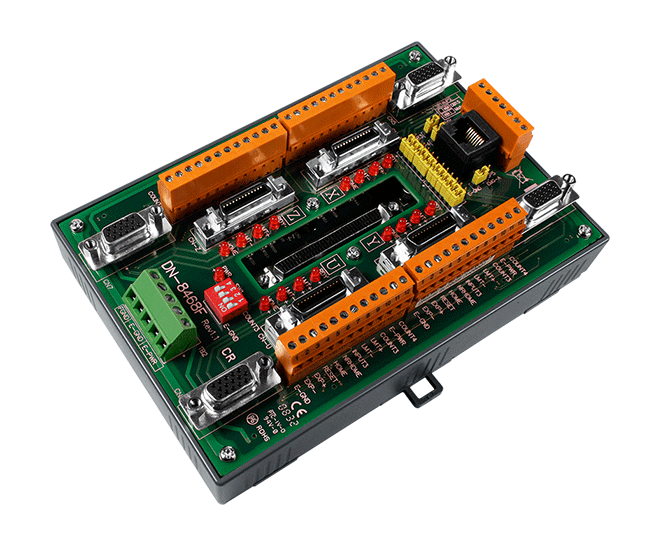

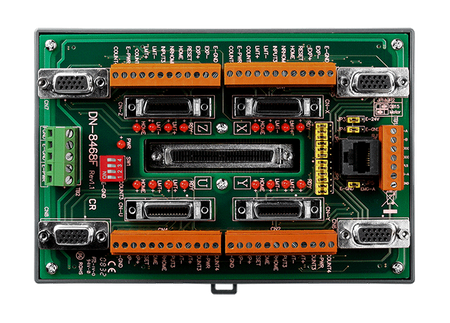

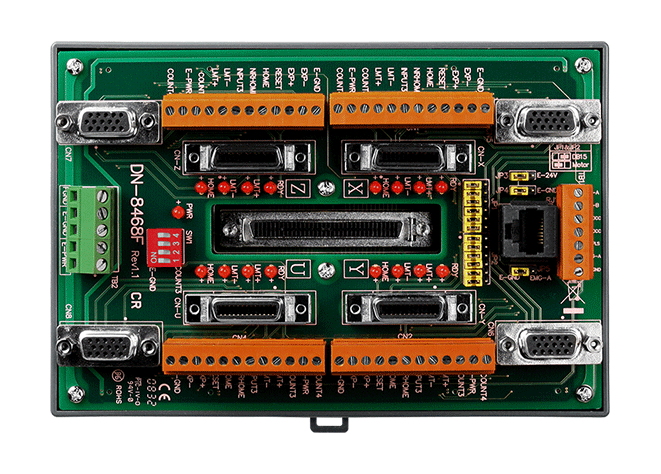

Seria DN-8468 to karta rozszerzeń zaprojektowana do współpracy z 4-osiowymi kontrolerami ruchu firmy ICP DAS, takimi jak I-8094, I-8094F, I-8094A, I-8094H i PISO-PS400. Są one przeznaczone do różnych sterowników silników, takich jak ogólne zastosowanie, wzmacniacz silników Mitsubishi i Panasonic. To nie tylko tablica zacisków śrubowych dla łatwego podłączenia sygnałów; zapewnia również izolację na pokładzie w celu ochrony kontrolerów. Sygnały interfejsu są podzielone na cztery grupy. Każda grupa odpowiada jednej osi i zawiera niezbędne linie poleceń wyjścia pulsacyjnego, linie sprzężenia zwrotnego enkodera, specjalne wejścia (Home, near home, wyłączniki krańcowe) oraz wyjście umożliwiające serwo. Złącza terminalowe są używane w celu łatwego okablowania. Użytkownicy mogą wymieniać złącza, aby zmieniać definicje osi bez uciążliwego okablowania. Ta karta zawiera również moduł zasilania na pokładzie, który dostarcza różne napięcia do innych obwodów na pokładzie. Ten moduł zasilania akceptuje szeroki zakres napięcia wejściowego (20 ~ 26 VDC).
Parametry techniczne:
| Product Range: | Motion Control Daughter Board |
Power | |
| Power: Input Range: | 20 ~ 26 VDC, 0.5 A |
| Power: Consumption: | 12 W (24 VDC) |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 162 mm X 107 mm |
Środowisko | |
| Environment: Operating Temperature: | -20 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +85 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
