Główne cechy
- Wysokowydajne izolowanie za pomocą fotoczujników.
- Obsługa silników krokowych lub serwomechanizmów typu Pulse Command.
- Dioda LED wskaźnika zasilania i inne diody LED statusu (Home, ograniczniki...)
- Terminal FRnet do szybkiej ekspansji I/O szeregowych, gdy kontroler obsługuje FRnet
Wprowadzenie

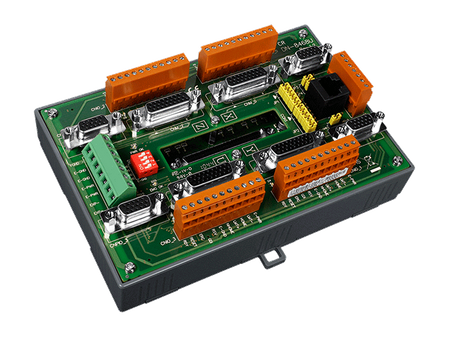

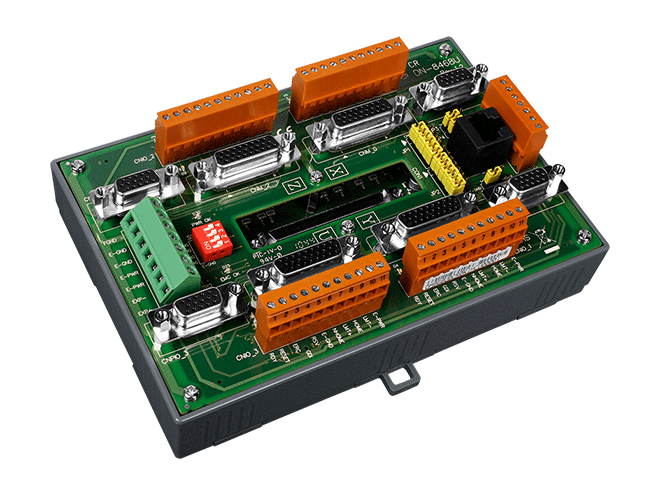

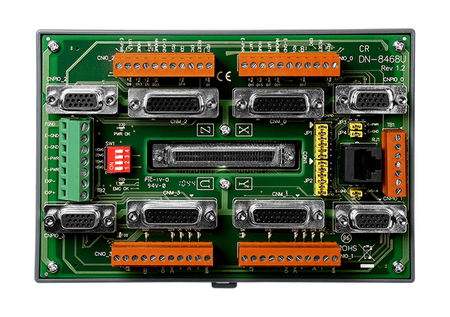

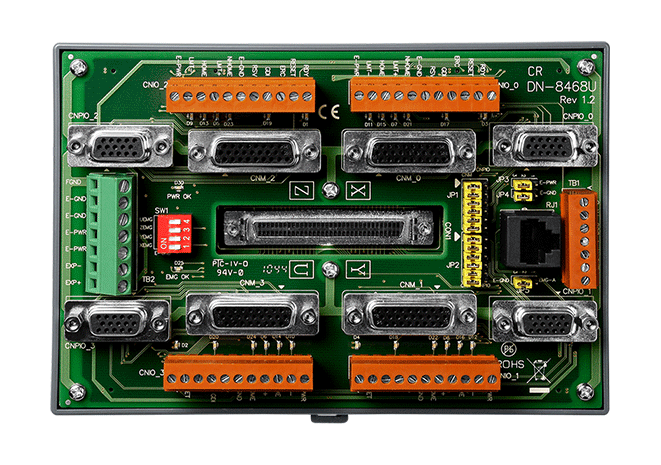

Seria DN-8468 to płyta-córka zaprojektowana do 4-osiowych kontrolerów ruchu ICP DAS, takich jak I-8094, I-8094F, I-8094A, I-8094H i PISO-PS400. Są one przeznaczone do różnych sterowników silników, takich jak uniwersalne sterowniki czy wzmacniacze silników Mitsubishi i Panasonic. Jest to nie tylko terminal śrubowy do łatwego łączenia sygnałów; oferuje również wbudowaną izolację chroniącą kontrolery. Sygnały interfejsu są podzielone na cztery grupy, każda grupa odpowiada jednej osi i zawiera niezbędne linie komend wyjściowych impulsów, linie sprzężenia zwrotnego enkodera, specjalne wejścia (Home, near home, ograniczniki) i wyjście umożliwiające servo. Złącza terminali są używane do łatwego okablowania. Użytkownicy mogą wymieniać złącza bez konieczności skomplikowanego przekładania przewodów. Płyta zawiera również wbudowany moduł zasilania dostarczający różne napięcia do innych elementów. Ten moduł zasilania przyjmuje szeroki zakres napięcia wejściowego (20 ~ 26 VDC).
| Product Range: | Motion Control Daughter Board |
Power | |
| Power: Input Range: | 20 ~ 26 VDC, 0.5 A |
| Power: Consumption: | 12 W (24 VDC) |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 162 mm X 107 mm |
Środowisko | |
| Environment: Operating Temperature: | -20 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +85 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
