Główne cechy
- Izolacja za pomocą szybkich fotokoplerów.
- Obsługa silników krokowych lub serwo za pomocą poleceń impulsowych.
- Wyświetlacz LED zasilania oraz inne wskaźniki stanu (Home, wyłączniki krańcowe, ...).
- Terminal FRnet do szybkiej ekspansji serial I/O, gdy kontroler wspiera FRnet.
Wprowadzenie

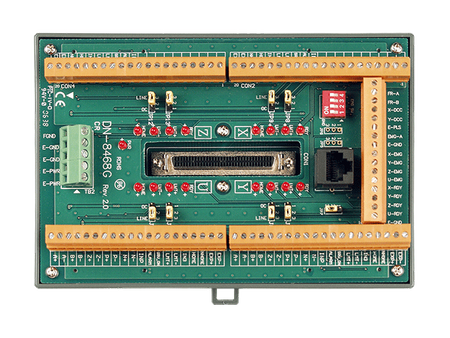

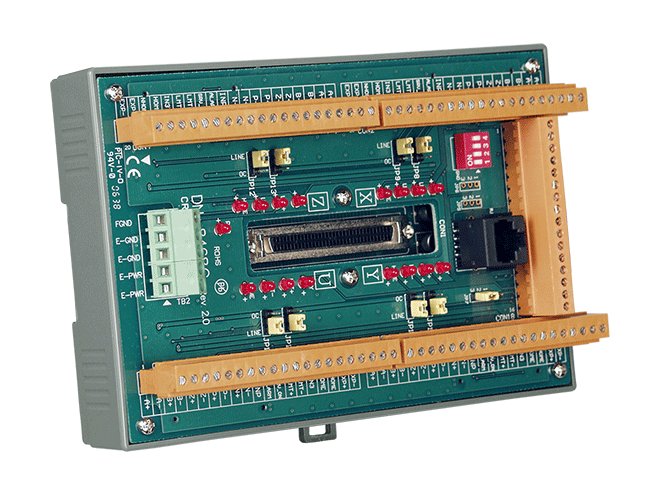

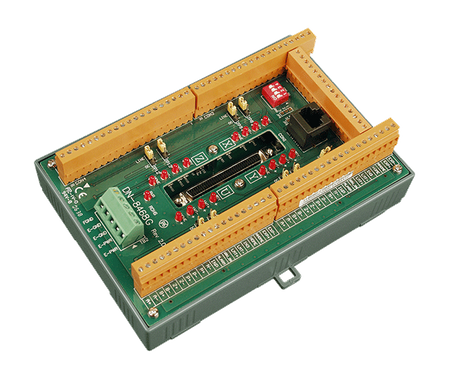

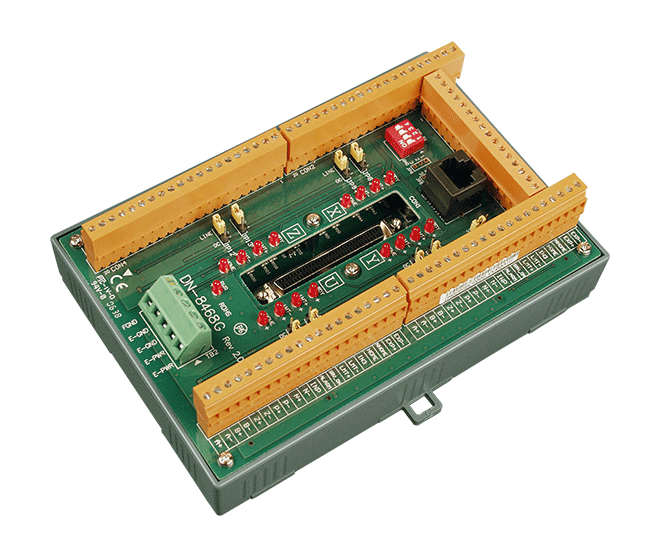

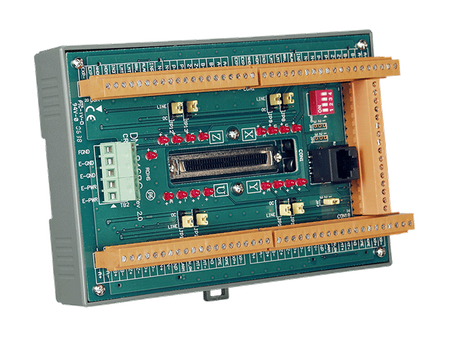

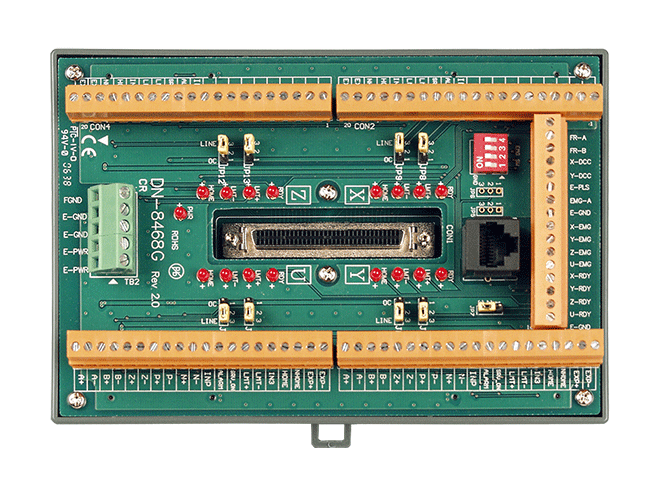

Seria DN-8468 to karta rozszerzeń zaprojektowana do kontrolerów ruchu ICP DAS z 4 osiami, takich jak I-8094, I-8094F, I-8094A, I-8094H i PISO-PS400. Przeznaczone są do różnych sterowników silnika, takich jak uniwersalnego zastosowania, wzmacniacze silnika Mitsubishi i Panasonic. To nie tylko płytka z terminalami śrubowymi dla łatwego połączenia sygnałów; zapewnia również obwody izolujące na płycie w celu ochrony kontrolerów. Sygnały interfejsu są podzielone na cztery grupy. Każda grupa odpowiada jednej osi i zawiera niezbędne linie poleceń wyjściowych impulsów, linie sprzężenia zwrotnego enkoderów, specjalne wejścia (Home, bliskie home, wyłączniki krańcowe) oraz wyjście umożliwiające serwo. Złącza terminalowe są używane w celu ułatwienia okablowania. Użytkownicy mogą wymieniać złącza, aby zmieniać definicję każdej osi bez żmudnego okablowania. Ta płyta zawiera również moduł zasilania na płycie, który zapewnia różne napięcia dla innych obwodów na płycie. Moduł zasilania akceptuje szeroki zakres napięcia wejściowego (20 ~ 26 VDC).
| Product Range: | Motion Control Daughter Board |
Power | |
| Power: Input Range: | 20 ~ 26 VDC, 0.5 A |
| Power: Consumption: | 12 W (24 VDC) |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 162 mm X 107 mm |
Środowisko | |
| Environment: Operating Temperature: | -20 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +85 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
