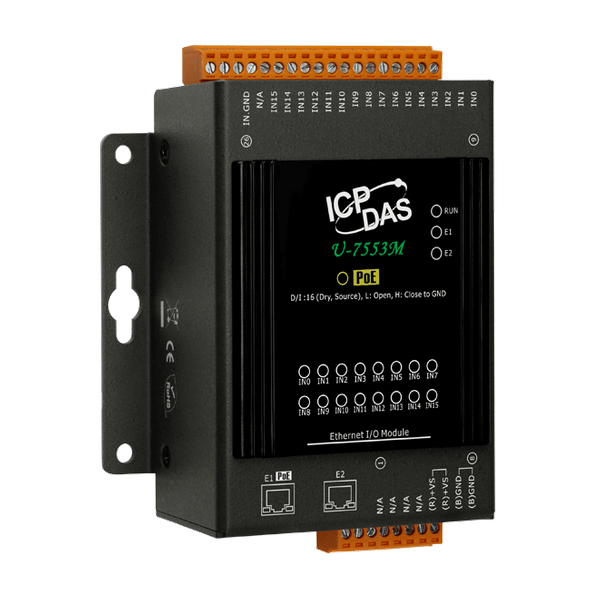

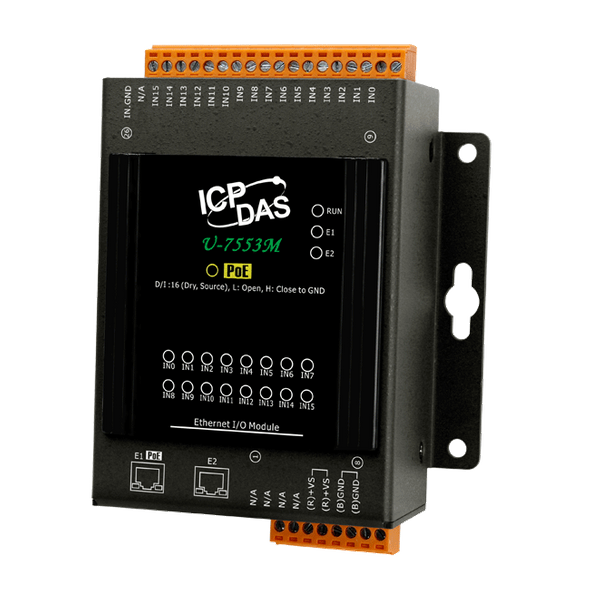

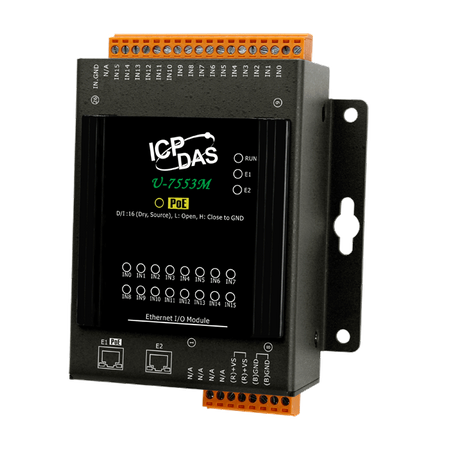

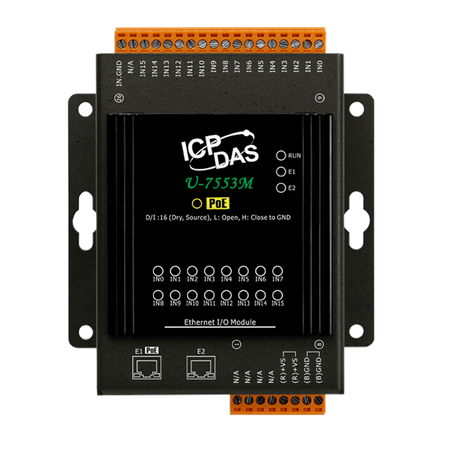

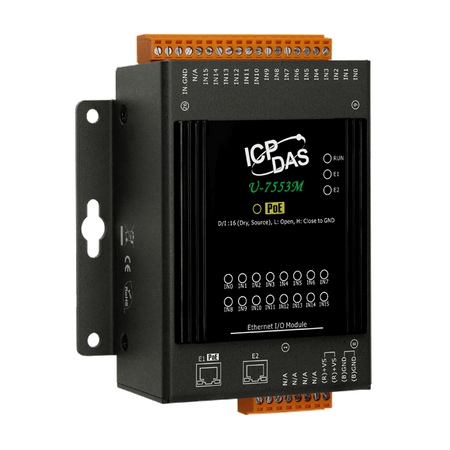

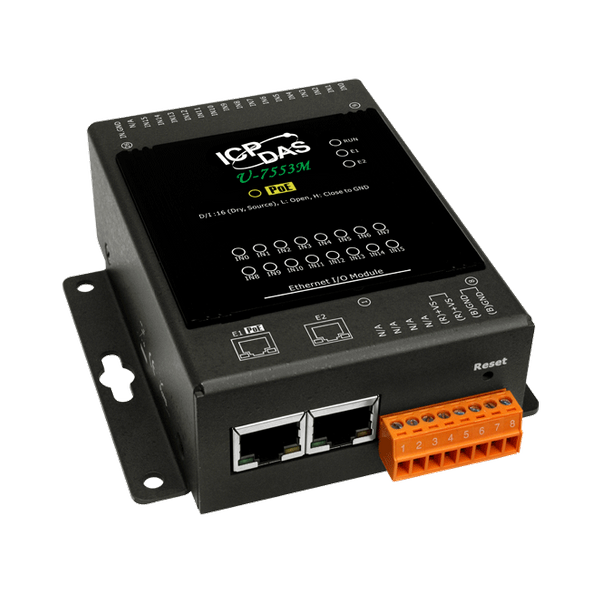

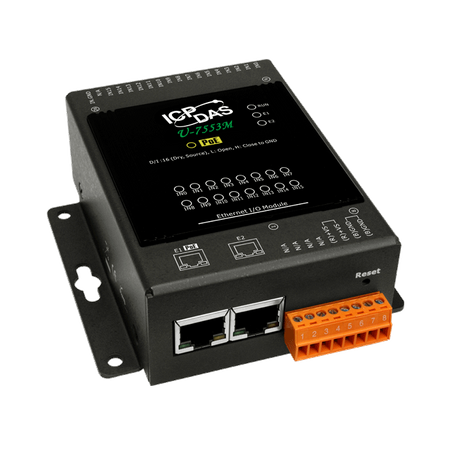

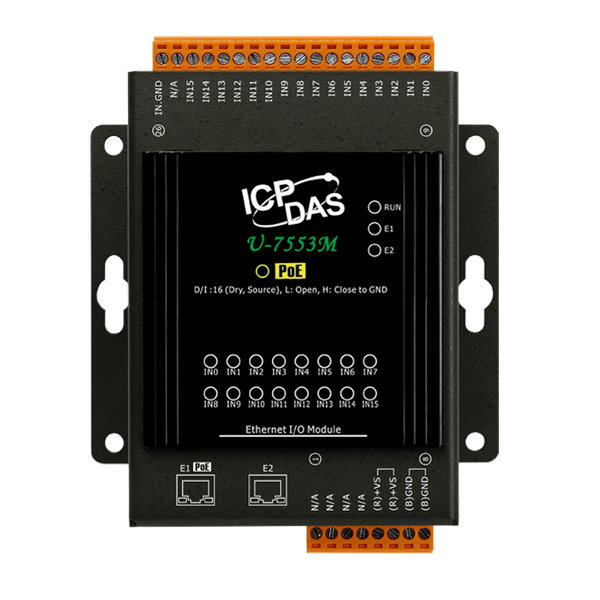

Name: U-7553M
Brand: ICP DAS

Broszura Pobierz

Główne cechy

• Obsługa protokołów OPC UA Server / Client i MQTT Client
• Obsługa RESTful API przez HTTP i HTTPS
• Możliwość jednoczesnego wykonywania OPC UA, MQTT i RESTful API
• Obsługa ustawień reguł logiki: IF, THEN, ELSE
• Obsługa harmonogramu: wykonywanie ustalonych reguł o określonym czasie
• Obsługa rejestru zdarzeń: zapis zmian I/O w celu śledzenia urządzeń
• Obsługa oprogramowania do zarządzania w chmurze IoTstar
• Wbudowany serwer WWW do zapewnienia interfejsu użytkownika WWW
• Kanały I/O: 16 x DI
• Podwójny port Ethernet dla topologii łańcucha Daisy
• Zgodność z PoE IEEE 802.3af

Wprowadzenie

U-7553M to moduł UA I/O, który zapewnia 16 wejść cyfrowych. Posiada wbudowany przełącznik Ethernet z dwoma portami, co umożliwia realizację topologii łańcucha Daisy. Okablowanie jest bardzo proste i może zredukować koszty kabli i przełączników. Urządzenie jest zgodne ze specyfikacją PoE IEEE 802.3af (Klasa 2). Umożliwia zasilanie z sieci PoE za pomocą par Ethernet. Ta funkcja zapewnia większą elastyczność i efektywność, upraszczając projektowanie systemu, oszczędzając miejsce i redukując okablowanie i gniazda zasilania. Zapewnia interfejs użytkownika WWW do konfiguracji/kontroli/monitorowania modułów, połączeń i statusu I/O za pomocą przeglądarki internetowej. Jest to łatwe, szybkie i nie wymagane są dodatkowe aplikacje.

W komunikacji przemysłowej, UA I/O oferuje protokoły OPC UA Server / Client, MQTT Client i RESTful API (mogą działać wszystkie jednocześnie). Użytkownicy mogą wybrać tryb sieciowy w zależności od swoich potrzeb. Moduł przekształca wartości wbudowanych kanałów I/O do systemu w chmurze lub systemu kontroli w terenie w celu wyświetlania, analizy lub realizacji strategii. Obsługuje skalowanie, co pozwala na konwersję sygnału analogowego na bardziej czytelną wartość. Obsługuje funkcje logiczne ustawienia reguł: IF, THEN, ELSE, umożliwiając ustawienie warunków logicznych/działań dla I/O i punktu wirtualnego; Zapewnia również funkcję harmonogramu do wykonywania ustawionych reguł o określonym czasie; Obsługuje funkcję RESTful API, pozwalając na odczyt/zapis I/O i punktu wirtualnego przez HTTP lub HTTPS.

Zastosowania

Parametry techniczne:

Product Range:	OPC UA I/O Module
Software
Software: Protocol:	• OPC UA Server / Client , • MQTT Client , • RESTful API
Software: Function:	• Web Interface for Conﬁguration , • Scaling , • Security , • Rule Setting , • Schedule , • Event Log , • IoTstar Setting
Moduł CPU
CPU Module: CPU:	32-bit CPU (400 MHz)
CPU Module: Watchdog Timer:	Module, Communication (Programmable)
Izolacja
Isolation: 2-way Isolation:	I/O: 2500 VDC
Ochrona EMS
EMS Protection: EFT (IEC 61000-4-4):	±4 kV for Power Line
EMS Protection: ESD (IEC 61000-4-2):	±4 kV Contact for each Terminal , ±8 kV Air for Random Point
Wskaźniki LED
LED Indicators: Status:	Run, Ethernet, I/O
Wejście cyfrowe/licznik
Wejście cyfrowe/licznik: Kanały:	16
Wejście cyfrowe/licznik: Typ:	Styk suchy
Digital Input/Counter: Sink/Source (NPN/PNP):	Source
Digital Input/Counter: ON Voltage Level:	Close to GND
Digital Input/Counter: OFF Voltage Level:	Open
Digital Input/Counter: Max. Counts:	4,294,967,295 (32-bit)
Digital Input/Counter: Frequency:	100 Hz
Digital Input/Counter: Min. Pulse Width:	5 ms
Digital Input/Counter: Effective Distance:	500m (max.)
ETHERNET
Ethernet: Porty:	2 x RJ-45, 10/100 Base-TX, Swtich Ports
Ethernet: PoE:	Yes
Ethernet: LAN bypass:	Yes
Ethernet: Access Control:	ID, Password and IP Filter
Power
Power: Reverse Polarity Protection:	Yes
Power: Consumption:	4.1 W
Power: Powered from PoE:	IEEE 802.3af, Class2
Power: Powered from Terminal Block:	+12 ~ +48 VDC
Mechaniczny
Mechanical: Dimensions (mm):	97 x 120 x 47 (W x L x H)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 °C ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
