Główne cechy
- Wysokiej prędkości izolacja optotermiczna.
- Obsługa silników krokowych lub serwomotorów typu Pulse Command.
- Dostarczanie diody LED zasilania i innych wskaźników LED (Home, wyłączniki krańcowe, ...).
- Terminal FRnet do rozbudowy szybkiego szeregowego I/O, gdy kontroler obsługuje FRnet.
Wprowadzenie

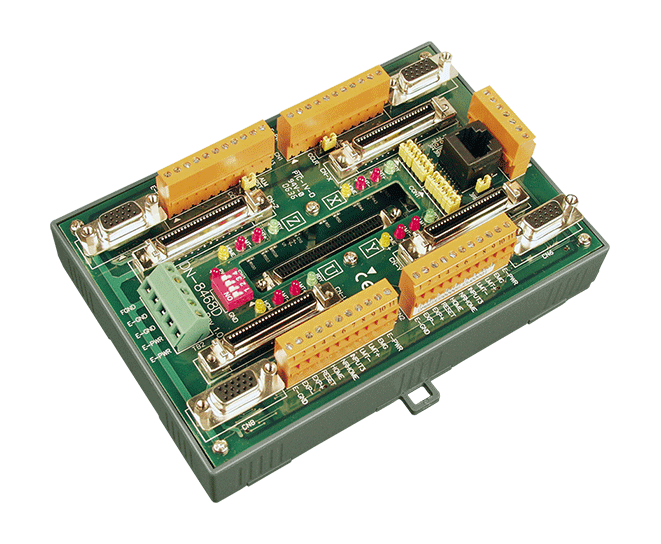

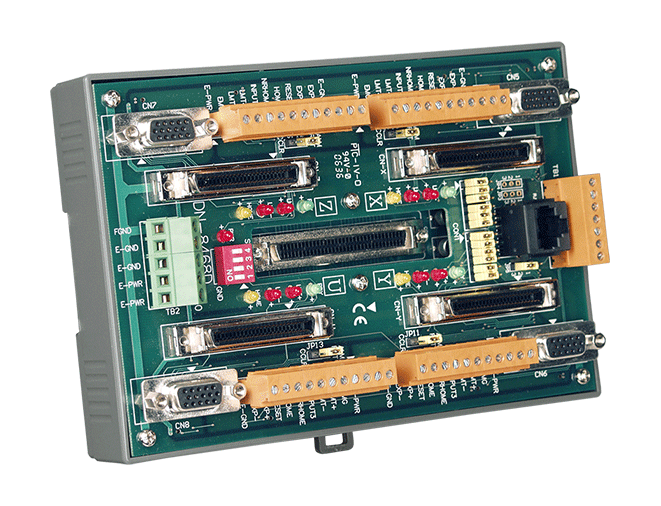

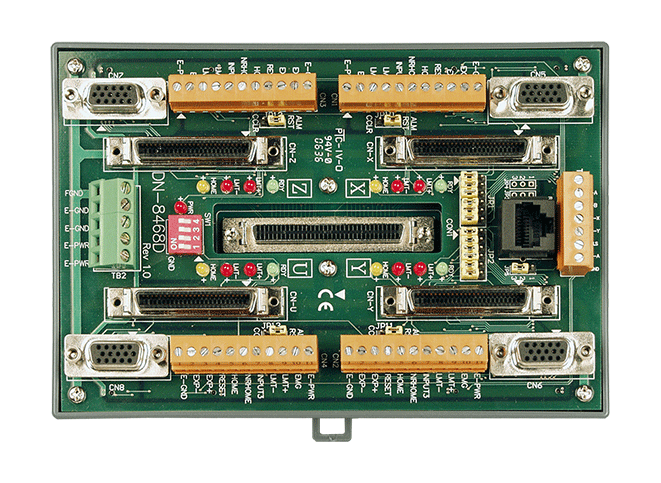

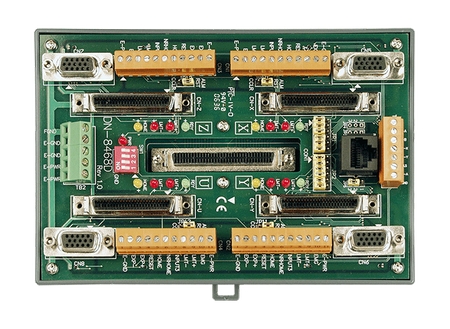

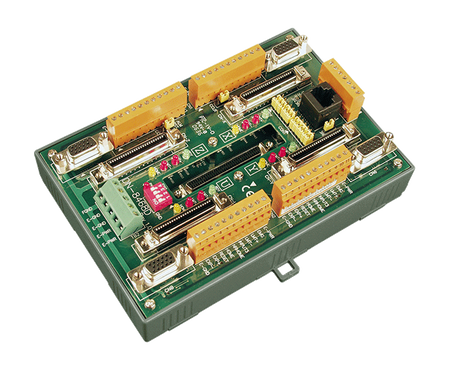

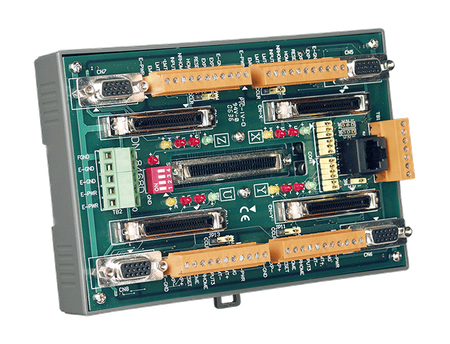

Seria DN-8468 to płytka rozszerzająca zaprojektowana do pracy z 4-osiowymi kontrolerami ruchu ICP DAS, takimi jak I-8094, I-8094F, I-8094A, I-8094H oraz PISO-PS400. Płytki te są przeznaczone do różnych napędów silników, takich jak do użytku ogólnego, a także wzmacniacze silników Mitsubishi i Panasonic. Nie jest to tylko płyta zaciskowa umożliwiająca łatwe połączenie sygnałów; zapewnia również wbudowany układ izolacyjny, który chroni kontrolery. Sygnały interfejsu są podzielone na cztery grupy, z których każda odpowiada jednej osi i zawiera niezbędne linie poleceń wyjścia impulsowego, linie sprzężenia zwrotnego enkodera, specjalne wejścia (Home, blisko domu, wyłączniki krańcowe) oraz wyjście servo-enable. Złączki zaciskowe ułatwiają okablowanie. Użytkownicy mogą zamieniać złącza, aby zmieniać definicję każdej osi bez pracochłonnego przepisania okablowania. Płytka ta zawiera również wbudowany moduł zasilania, który dostarcza różne napięcia dla innych układów na płytce. Moduł zasilania akceptuje szeroki zakres napięcia wejściowego (20 ~ 26 VDC).
| Product Range: | Motion Control Daughter Board |
Power | |
| Power: Input Range: | 20 ~ 26 VDC, 0.5 A |
| Power: Consumption: | 12 W (24 VDC) |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 162 mm X 107 mm |
Środowisko | |
| Environment: Operating Temperature: | -20 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +85 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
Jeśli potrzebujesz dodatkowych informacji zadzwoń do nas (22 831 10 42) lub napisz wiadomość.
Gwarancja 24 miesiące - Gwarancja udzielana przez sprzedawcę na okres 24 miesięcy.
Gwarancja standardowa 24 miesiące
