Główne cechy
- Wysokiej prędkości izolacja fotoelektryczna.
- Obsługa impulsowych silników krokowych lub serwo motorów.
- Diody LED dla wskazań zasilania i innych stanów (Home, wyłączniki krańcowe, ...)
- Gniazdo FRnet do szybkiej rozbudowy wejść/wyjść szeregowych, gdy kontroler obsługuje FRnet
Wprowadzenie

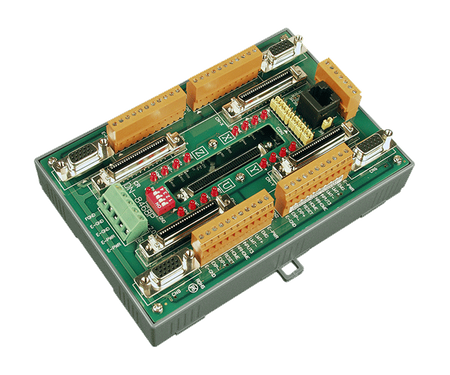

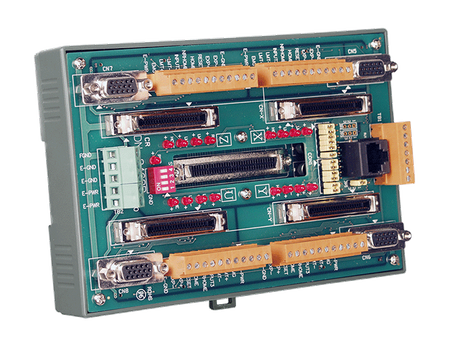

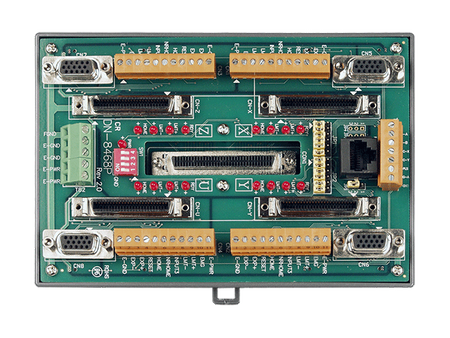

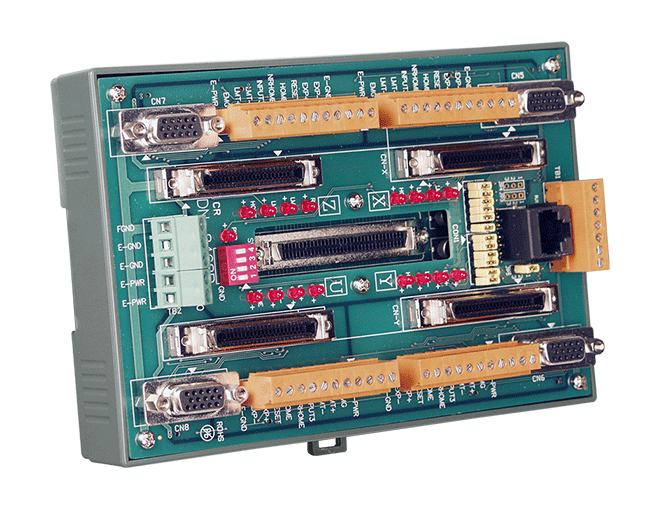

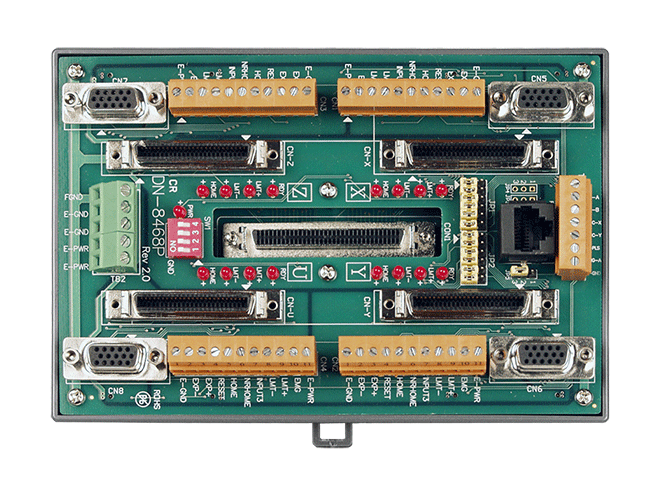

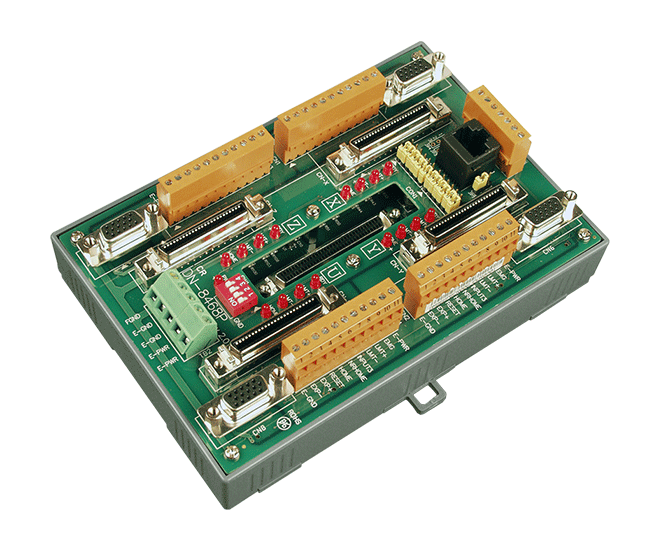

Seria DN-8468 to płytka rozszerzeń przeznaczona do kontrolerów ruchu 4-osiowego ICP DAS, takich jak I-8094, I-8094F, I-8094A, I-8094H i PISO-PS400. Jest ona kompatybilna z różnymi sterownikami silników, takimi jak uniwersalne sterowniki, wzmacniacze Mitsubishi i Panasonic. Oprócz tego, że jest to płytka terminalowa na złącza śrubowe ułatwiająca podłączenie sygnałów, posiada także wbudowaną izolację chroniącą kontrolery. Sygnały interfejsu są podzielone na cztery grupy, z których każda odpowiada osi i zawiera niezbędne linie komend impulsowych, linie sprzężenia zwrotnego enkodera, specjalne wejścia (Home, blisko Home, wyłączniki krańcowe) oraz wyjście serwo. Złącza terminalowe ułatwiają okablowanie, umożliwiając wymianę złączy bez konieczności pracochłonnej rekonfiguracji. Na płytce znajdują się również moduły zasilania, które dostarczają różnych napięć do innych układów. Moduł ten akceptuje szeroki zakres napięć wejściowych (20 ~ 26 VDC).
| Product Range: | Motion Control Daughter Board |
Power | |
| Power: Input Range: | 20 ~ 26 VDC, 0.5 A |
| Power: Consumption: | 12 W (24 VDC) |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 162 mm X 107 mm |
Środowisko | |
| Environment: Operating Temperature: | -20 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +85 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
