Główne cechy
- Izolacja wysokiej prędkości za pomocą fotooptyki.
- Obsługa silników krokowych lub serwomotorów typu Pulse Command.
- Diody LED do sygnalizacji zasilania oraz inne diody statusowe (Home, krańcówki, ...).
- Złącze FRnet do szybkiego rozszerzenia I/O szeregowym, gdy kontroler obsługuje FRnet.
Wprowadzenie

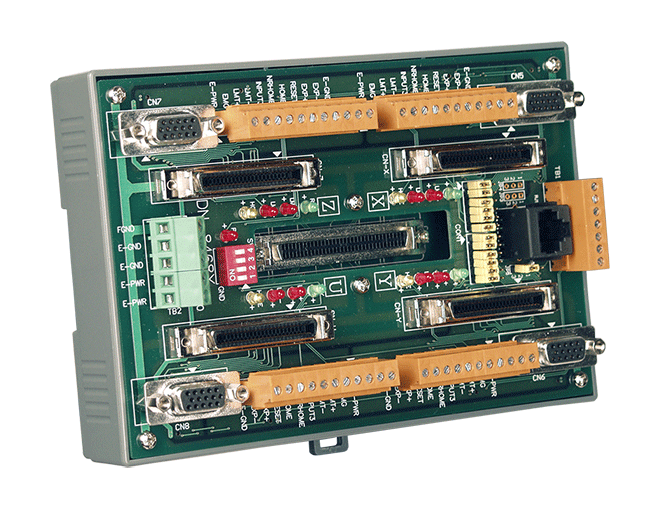

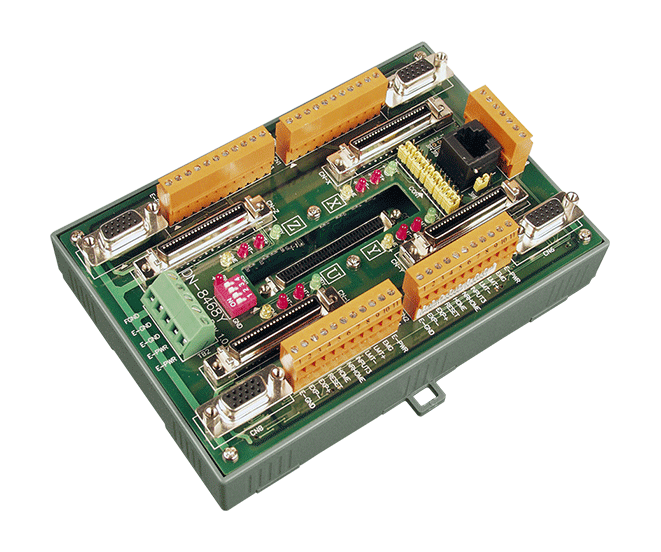

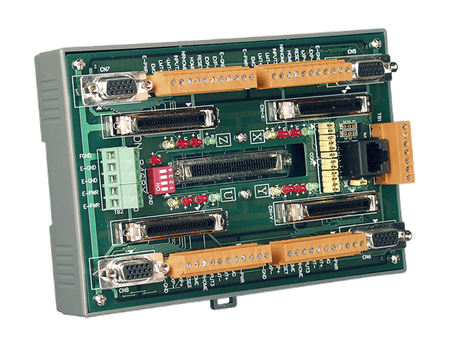

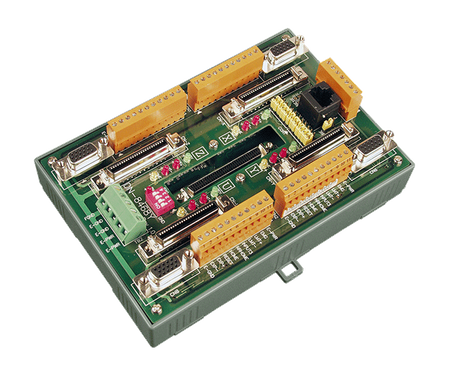

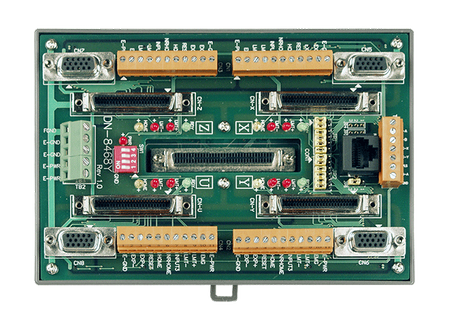

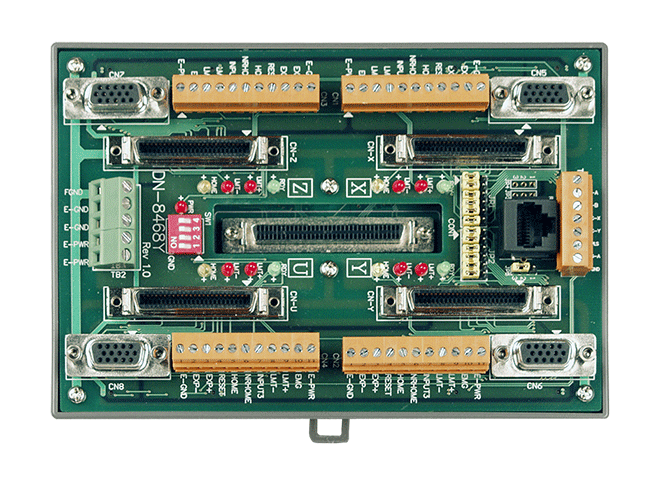

Seria DN-8468 to płyta córka zaprojektowana dla 4-osiowych kontrolerów ruchu ICP DAS, takich jak I-8094, I-8094F, I-8094A, I-8094H oraz PISO-PS400. Jest przeznaczona do różnych sterowników silników, takich jak sterowniki ogólnego zastosowania, wzmacniacze Mitsubishi i Panasonic. Jest to nie tylko płyta zaciskowa do łatwego podłączania sygnałów, ale także zapewnia izolację obwodów na płycie w celu ochrony kontrolerów. Sygnały interfejsu są podzielone na cztery grupy. Każda grupa odpowiada jednej osi i zawiera niezbędne linie wyjścia impulsowego polecenia, linie sprzężenia zwrotnego enkodera, specjalne wejścia (Home, near home, krańcówki) oraz wyjście serwo-enable. Złącza zaciskowe są wykorzystywane do łatwego okablowania. Użytkownicy mogą wymieniać złącza, aby wymienić definicję osi bez uciążliwego przekablowania. Ta płyta zawiera również moduł zasilania na płycie, który dostarcza różne napięcia dla innych układów. Moduł zasilania przyjmuje szeroki zakres napięć wejściowych (20 ~ 26 VDC).
| Product Range: | Motion Control Daughter Board |
Power | |
| Power: Input Range: | 20 ~ 26 VDC, 0.5 A |
| Power: Consumption: | 12 W (24 VDC) |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 162 mm X 107 mm |
Środowisko | |
| Environment: Operating Temperature: | -20 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +85 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
Jeśli potrzebujesz dodatkowych informacji zadzwoń do nas (22 831 10 42) lub napisz wiadomość.
Gwarancja 24 miesiące - Gwarancja udzielana przez sprzedawcę na okres 24 miesięcy.
Gwarancja standardowa 24 miesiące
