Główne cechy
- Wysokoprędkościowa izolacja fotokopuplerowa.
- Obsługa silników krokowych lub serwomotorów typu komend impulsowych.
- Wskaźniki LED zasilania oraz inne wskaźniki statusu (Home, ograniczniki itp.).
- Terminal FRnet do rozbudowy szybkiego I/O szeregowego, gdy kontroler obsługuje FRnet.
Wprowadzenie

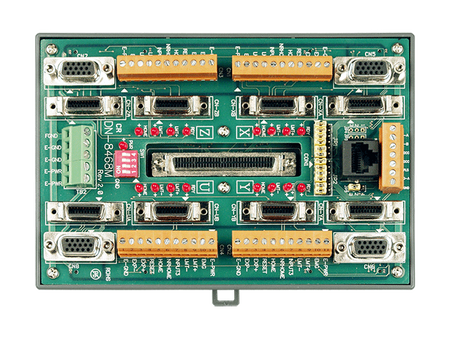

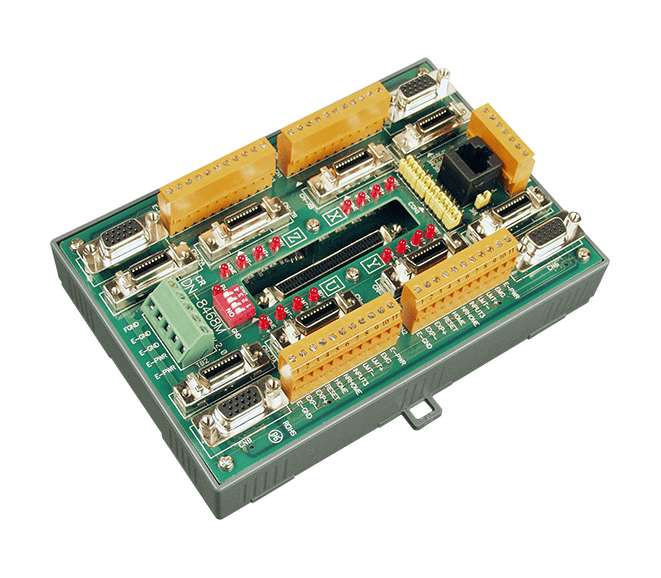

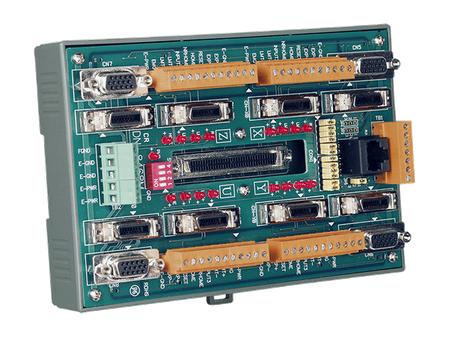

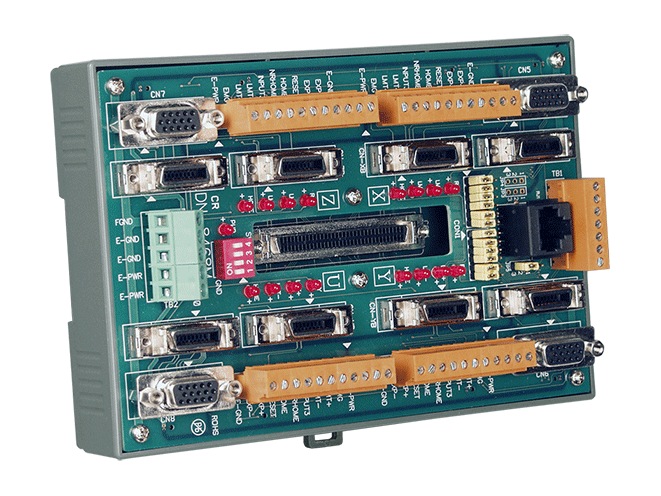

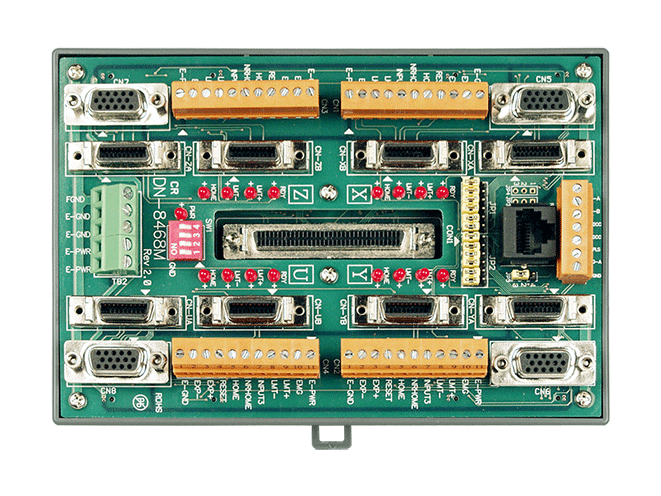

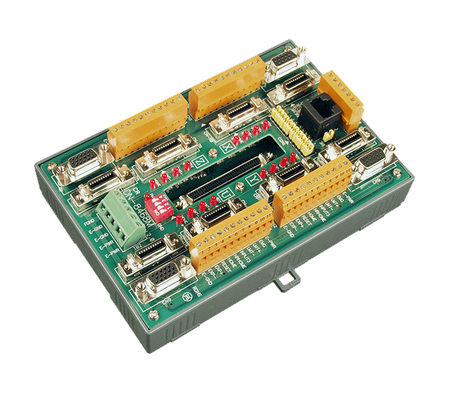

Seria DN-8468 jest płytką podrzędną zaprojektowaną dla 4-osiowych kontrolerów ruchu firmy ICP DAS, takich jak I-8094, I-8094F, I-8094A, I-8094H oraz PISO-PS400. Są one przeznaczone dla różnych sterowników silników, takich jak ogólnego przeznaczenia, wzmacniacze silników Mitsubishi i Panasonic. Jest to nie tylko płytka zacisków śrubowych ułatwiająca połączenie sygnałów, ale także zapewnia izolację obwodów chroniąc kontrolery. Sygnały interfejsów są podzielone na cztery grupy. Każda grupa odpowiada jednej osi i zawiera niezbędne linie poleceń impulsu, linie sprzężenia zwrotnego enkodera, specjalne wejścia (Home, blisko Home, ograniczniki) oraz wyjście servo-enable. Złącza terminalowe ułatwiają okablowanie. Użytkownicy mogą wymieniać złącza, aby zamienić definicję osi bez uciążliwego przełączania przewodów. Płyta zawiera również moduł zasilania dostarczający różne napięcia dla innych obwodów na płycie. Moduł zasilania akceptuje szeroki zakres mocy wejściowej (20 ~ 26 VDC).
| Product Range: | Motion Control Daughter Board |
Power | |
| Power: Input Range: | 20 ~ 26 VDC, 0.5 A |
| Power: Consumption: | 12 W (24 VDC) |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 162 mm X 107 mm |
Środowisko | |
| Environment: Operating Temperature: | -20 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +85 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
