Główne cechy
- Niezależne sterowanie ruchem w 4 osiach
- Wsparcie dla funkcji kół ręcznych i jog
- Funkcja interpolacji liniowej 2/3-osiowej oraz kołowej 2-osiowej
- Ciągła funkcja interpolacji
- Programowalna krzywa przyspieszenia i zwalniania T/S
- Maksymalna częstotliwość wyjścia impulsów 4 MHz dla każdej osi
- Typy wyjścia impulsów: CW/CCW lub PULSE/DIR
- 32-bitowy licznik enkodera dla każdej osi
- Typy wejść impulsów enkodera: A/B faza lub Góra/Dół
- Programowalny automatyczny powrót do domu dla każdej osi
- Programowalne ograniczenia programowe
- Szeroki zakres zsynchronizowanych działań (akcje wyzwalane zdarzeniami)
- Rozszerzalne zdalne I/O: 128 DI & 128 DO przez dwuwiatrkowy interfejs FRnet
Wprowadzenie

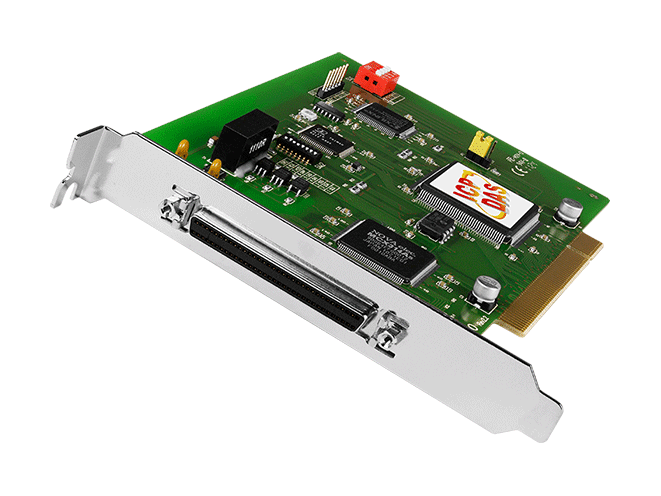

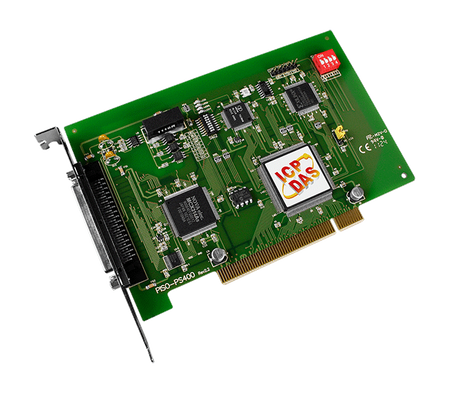

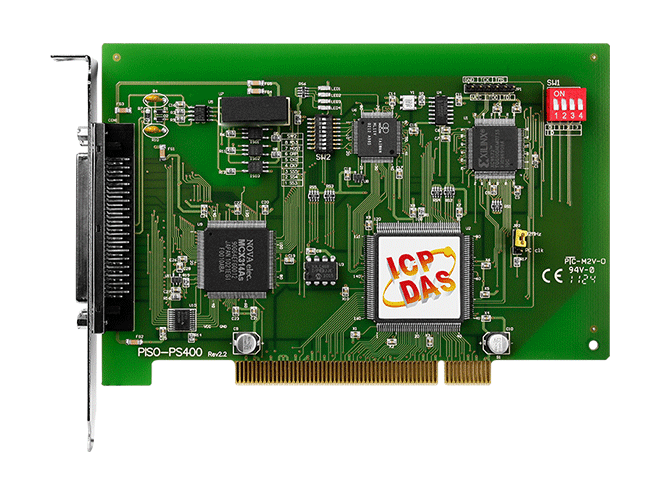

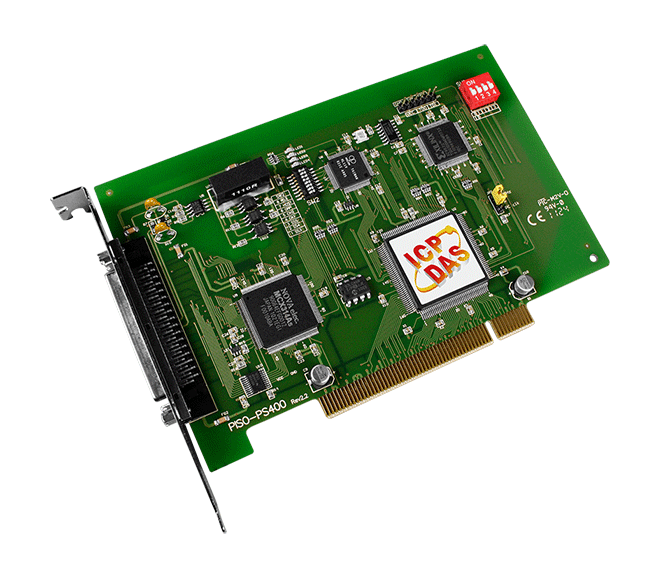

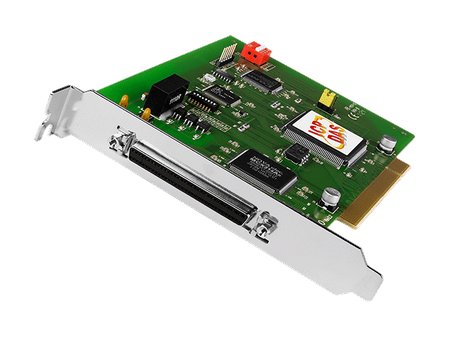

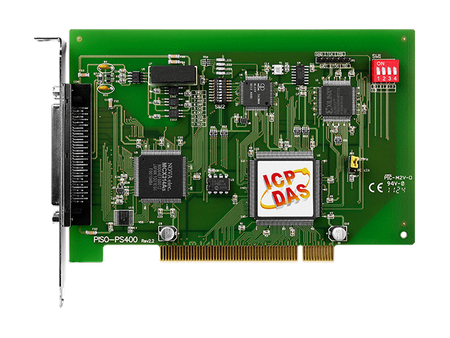

PISO-PS400 to 4-osiowa karta sterowania silnikami krokowymi/serwo-typ impulsów, która może być używana w dowolnym komputerze IPC z magistralą PCI i nadaje się do ogólnych zastosowań w sterowaniu ruchem. Karta jest wyposażona w jeden moduł Master FRnet, który pozwala na łatwe rozszerzenie szybkich zdalnych I/O IPC. Interfejs dwuwłączeniowy FRnet umożliwia maksymalnie 128 kanałów DI i 128 kanałów DO, które są automatycznie skanowane w czasie 2,88 ms.
Oprócz szerokiego zakresu prędkości, ten inteligentny kontroler ruchu ma również wbudowane różnorodne funkcje sterowania ruchem, takie jak 2/3-osiowa interpolacja liniowa, 2-osiowa interpolacja kołowa, przyspieszenie/zwalnianie krzywą T/S, liczne zsynchronizowane działania, automatyczny powrót do domu i inne. Główną zaletą jest to, że większość funkcji sterowania ruchem z serii PS400 jest realizowana przez wysoko wydajny układ ASIC, co minimalnie obciąża procesor. Stan ruchu, I/O FRnet oraz inne karty I/O w IPC mogą być nadal monitorowane podczas napędzania silników.
Ze względu na niskie wymagania dotyczące obciążenia CPU, seria PS400 może być używana z więcej niż jedną kartą ruchową w jednym IPC. ICP DAS również oferuje różnorodne funkcje i przykłady, które mogą być używane w celu zmniejszenia potrzeby dodatkowego programowania, co czyni go wysoce ekonomicznym rozwiązaniem dla deweloperów aplikacji sterowania ruchem.
Oprócz szerokiego zakresu prędkości, ten inteligentny kontroler ruchu ma również wbudowane różnorodne funkcje sterowania ruchem, takie jak 2/3-osiowa interpolacja liniowa, 2-osiowa interpolacja kołowa, przyspieszenie/zwalnianie krzywą T/S, liczne zsynchronizowane działania, automatyczny powrót do domu i inne. Główną zaletą jest to, że większość funkcji sterowania ruchem z serii PS400 jest realizowana przez wysoko wydajny układ ASIC, co minimalnie obciąża procesor. Stan ruchu, I/O FRnet oraz inne karty I/O w IPC mogą być nadal monitorowane podczas napędzania silników.
Ze względu na niskie wymagania dotyczące obciążenia CPU, seria PS400 może być używana z więcej niż jedną kartą ruchową w jednym IPC. ICP DAS również oferuje różnorodne funkcje i przykłady, które mogą być używane w celu zmniejszenia potrzeby dodatkowego programowania, co czyni go wysoce ekonomicznym rozwiązaniem dla deweloperów aplikacji sterowania ruchem.
Zastosowania
- Produkcja półprzewodników
- Kontrola komponentów
- Kontrola jakości produkcji
- Inspekcja artykułów spożywczych i napojów
- Mikroskopia i obrazowanie medyczne
- Zastosowania biometryczne
- Stół X-Y-Z
- Maszyny do tłoczenia o ustalonej wysokości
- Maszyny przenoszące
- Wirówki
- Załadunek/rozładunek
Struktura systemu aplikacyjnego
Parametry techniczne:
| Product Range: | Motion Control Board |
Software | |
| Software: OS Support: | Windows 7/10 32/64-bit ,
Windows XP/2000 32-bit |
| Software: Utility: | EzGo Utility |
| Software: SDK: | Labview 5.0 ~ Labview 8.x |
HARDWARE | |
| Hardware: Connector: | 68-pin SCSI-II |
Ogólne | |
| General: No. of Axes: | 4 |
| General: Operation Mode: | Semi-closed Loop |
| General: Synchronous Action: | 10 activation factors ,
and 14 actions |
| General: Speed Profile: | T/S-curve |
| General: Position Control Mode: | Incremental mode ,
and Absolute mode |
| General: Command Type: | Pulse command |
| General: Isolation: | 2500 Vrms optical isolation (with DN-8468) |
Oś I/O | |
| Axis I/O: Servo Interface Output: | SVON |
| Axis I/O: Mechanical Switch Input: | Home, LMT+/-, ,
NHOME, EMG |
| Axis I/O: Position Compare Output: | 10 KHz (X and Y only) |
| Axis I/O: Servo Interface Input: | INP, ALM |
Wejście enkodera | |
| Wejście enkodera: Tryb: | Faza A/B, góra/dół |
| Wejście enkodera: Tryb licznika pierścieniowego: | 32-bit |
| Wejście enkodera: Szybkość zliczania: | 4 MHz (maks.) |
| Wejście enkodera: Szerokość licznika: | 32-bit |
Wyjście impulsowe | |
| Wyjście impulsowe: Tryb: | CW/CCW, PULSE/DIR |
| Wyjście impulsowe: Szerokość licznika: | 32-bit |
| Wyjście impulsowe: Szybkość: | 4 MHz (maks.) |
Interpolacja | |
| Interpolation: Circular: | Any 2 axes |
| Interpolation: Linear: | Any 2 to 3 of 4 axes |
Wejście cyfrowe | |
| Wejście cyfrowe: Kanały: | Local: 4 DI ,
Możliwość rozbudowy: 128 DI |
Wyjście cyfrowe | |
| Wyjście cyfrowe: Kanały: | Możliwość rozbudowy: 128 DO |
Magistrala PC | |
| Magistrala PC: Typ: | 5 V PCI bus |
Power | |
| Power: Consumption: | +5 V @ 500 mA |
Środowisko | |
| Environment: Operating Temperature: | -20 ~ +75°C |
| Environment: Storage Temperature: | -30 ~ +85°C |
| Environment: Humidity: | 5 ~ 85% RH, Non-condensing |
| Status: | Available |
Jeśli potrzebujesz dodatkowych informacji zadzwoń do nas (22 831 10 42) lub napisz wiadomość.
