Główne cechy
• Obsługa protokołów OPC UA Server / Client oraz MQTT Client• Obsługa RESTful API poprzez HTTP i HTTPS
• Możliwość jednoczesnego wykonywania OPC UA, MQTT i RESTful API
• Obsługa logiki IF, THEN, ELSE
• Obsługa harmonogramu: wykonywanie ustawionych reguł o określonej porze
• Obsługa dziennika zdarzeń: rejestracja zmian I/O dla śledzenia urządzeń
• Obsługa oprogramowania do zarządzania w chmurze IoTstar
• Wbudowany serwer WWW do udostępniania interfejsu użytkownika
• Kanały I/O: 8 x DI i 8 x DO
• Przełącznik Ethernet z dwoma portami dla topologii daisy-chain
• Zgodność z IEEE 802.3af (PoE)
Wprowadzenie

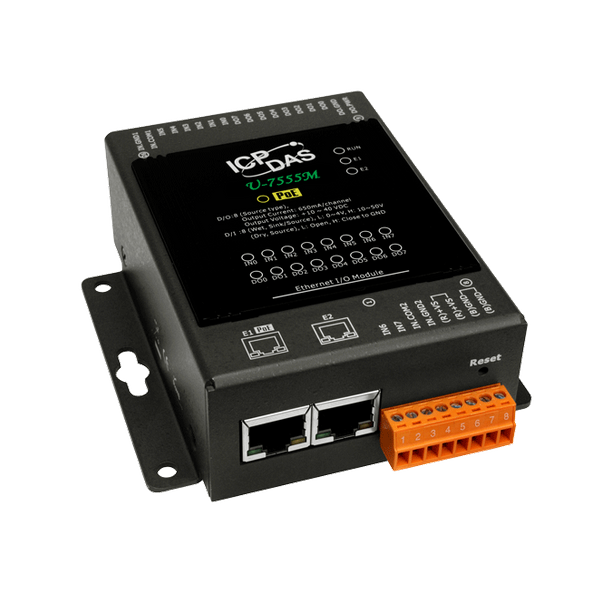

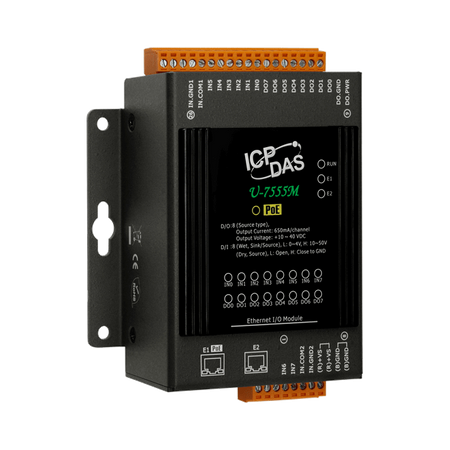

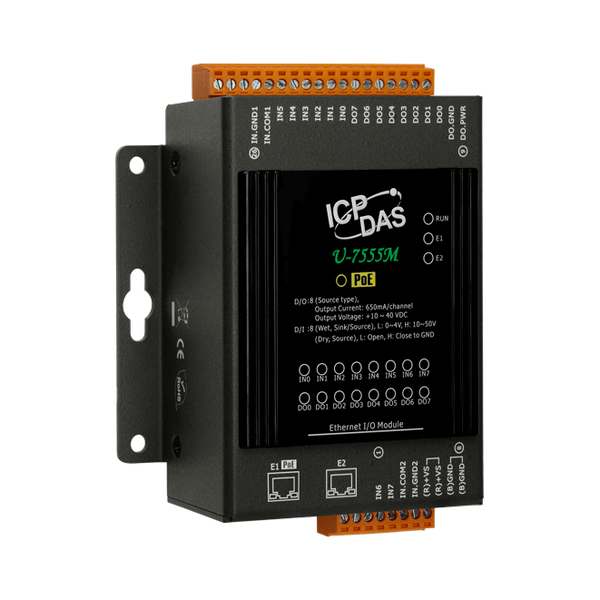

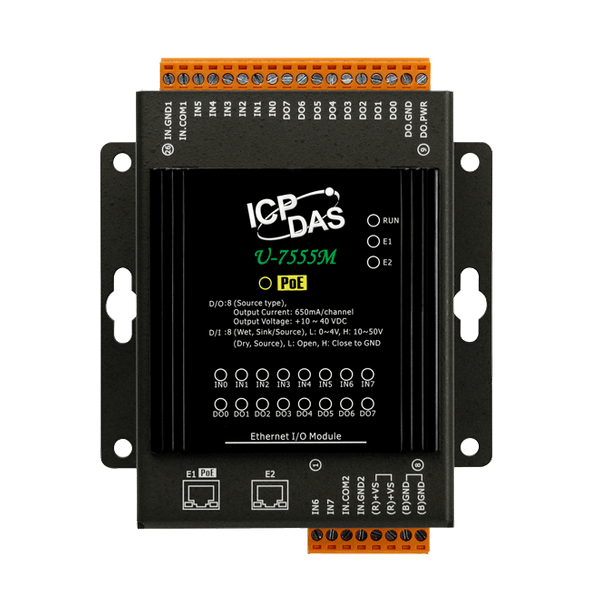

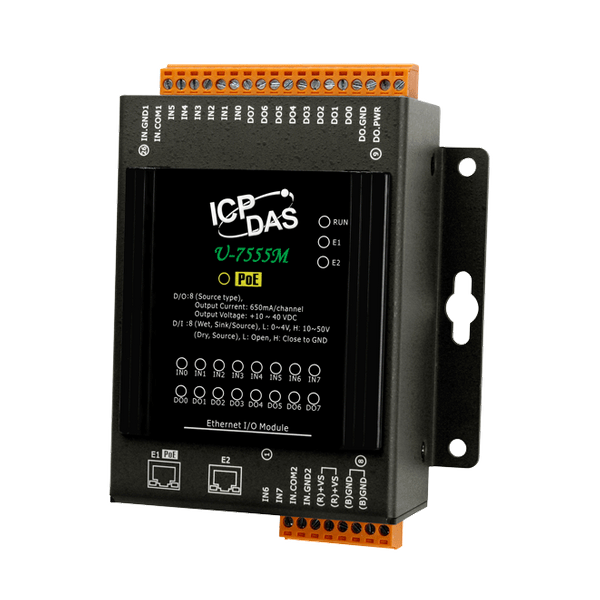

U-7555M to moduł I/O OPC UA, który oferuje 8 kanałów wejścia cyfrowego i 8 kanałów wyjścia cyfrowego. Posiada wbudowany dwuporotowy przełącznik Ethernet do implementacji topologii daisy-chain. Okablowanie jest znacznie prostsze, co pozwala na zredukowanie kosztów kabli i przełączników. Spełnia specyfikację IEEE 802.3af (Class 2) dotyczącą Power over Ethernet (PoE). Umożliwia pobieranie zasilania z sieci PoE za pomocą par Ethernet. Ta funkcja zapewnia większą elastyczność i wydajność, upraszczając projektowanie systemu, oszczędzając miejsce i redukując okablowanie oraz gniazda zasilania. Moduł oferuje interfejs WWW do konfiguracji, kontroli i monitorowania modułów, połączeń oraz statusu I/O poprzez przeglądarkę internetową. Jest to łatwe, szybkie i nie wymaga dodatkowych aplikacji.
W komunikacji przemysłowej UA I/O udostępnia serwer OPC UA / klienta, klienta MQTT oraz API RESTful (można wykonywać wszystkie komunikacje jednocześnie). Użytkownicy mogą wybrać tryb sieciowy zgodnie z własnymi potrzebami. Pozwala na przesyłanie wartości wbudowanych kanałów I/O do systemu chmurowego lub systemu sterowania polowego do wyświetlania, analizy lub strategii. Obsługuje skalowanie, umożliwiając konwersję sygnału analogowego na bardziej czytelną wartość. Obsługuje ustawienia reguł logicznych IF, THEN, ELSE, pozwala na ustanawianie warunków i akcji dla I/O i punktów wirtualnych; zapewnia funkcję harmonogramu do wykonywania ustawionych reguł w określonych godzinach; oraz obsługuje funkcję API RESTful, umożliwiającą odczyt/zapis I/O i punktów wirtualnych za pomocą HTTP lub HTTPS.
Zastosowania
| Product Range: | OPC UA I/O Module |
Software | |
| Software: Protocol: | • OPC UA Server / Client ,
• MQTT Client ,
• RESTful API |
| Software: Function: | • Web Interface for Configuration ,
• Scaling ,
• Security ,
• Rule Setting ,
• Schedule ,
• Event Log ,
• IoTstar Setting |
Moduł CPU | |
| CPU Module: CPU: | 32-bit CPU (400 MHz) |
| CPU Module: Watchdog Timer: | Module, Communication (Programmable) |
Izolacja | |
| Isolation: 2-way Isolation: | I/O: 2500 VDC |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | ±2 kV for Power Line |
| EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for each Terminal ,
±8 kV Air for Random Point |
| EMS Protection: Surge (IEC 61000-4-5): | ±2 kV for Power Line |
Wskaźniki LED | |
| LED Indicators: Status: | Run, Ethernet, I/O |
Wejście cyfrowe/licznik | |
| Wejście cyfrowe/licznik: Kanały: | 8 |
| Wejście cyfrowe/licznik: Typ: | Styk suchy ,
Prawo Kontakt |
| Digital Input/Counter: Sink/Source (NPN/PNP): | Dry: Source ,
Wet: Sink/Source |
| Digital Input/Counter: ON Voltage Level: | Dry: Close to GND ,
Wet: +10 ~ +50 VDC |
| Digital Input/Counter: OFF Voltage Level: | Dry: Open ,
Wet: +4 VDC (max.) |
| Digital Input/Counter: Max. Counts: | 4,294,967,295 (32-bit) |
| Digital Input/Counter: Frequency: | 100 Hz |
| Digital Input/Counter: Min. Pulse Width: | 5 ms |
| Digital Input/Counter: Effective Distance: | 500m (max.) |
| Digital Input/Counter: Input Impedance: | 10 kΩ |
| Wejście cyfrowe/licznik: Ochrona przed przepięciem: | +70 VDC |
Wyjście cyfrowe | |
| Wyjście cyfrowe: Kanały: | 8 |
| Wyjście cyfrowe: Typ: | Izolowany kolektor otwarty |
| Wyjście cyfrowe: Sink/Source (NPN/PNP): | Source |
| Wyjście cyfrowe: Napięcie obciążenia: | +10 ~ +40 VDC |
| Wyjście cyfrowe: Prąd obciążenia: | 650 mA/channel at 25°C |
| Wyjście cyfrowe: Ochrona przed przepięciem: | +47 VDC |
| Wyjście cyfrowe: zabezpieczenie przed zwarciem: | Tak |
| Wyjście cyfrowe: Wartość włączenia zasilania: | Programowalny |
| Wyjście cyfrowe: Wartość bezpieczna: | Programowalny |
ETHERNET | |
| Ethernet: Porty: | 2 x RJ-45, 10/100 Base-TX, Swtich Ports |
| Ethernet: PoE: | Yes |
| Ethernet: LAN bypass: | Yes |
| Ethernet: Access Control: | ID, Password and IP Filter |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Consumption: | 4.0 W |
| Power: Powered from PoE: | IEEE 802.3af, Class2 |
| Power: Powered from Terminal Block: | +12 ~ +48 VDC |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 97 x 120 x 47 (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 °C ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
