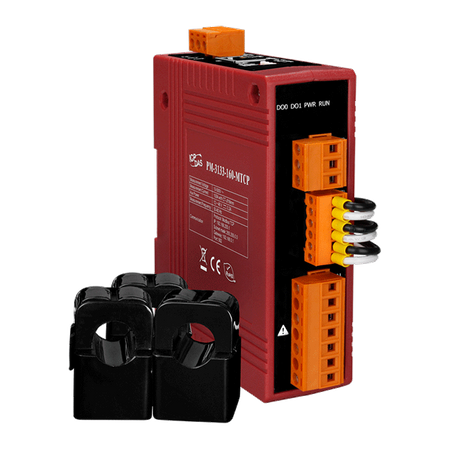

PM-3133-160-MTCP

Modbus TCP, trójfazowy miernik mocy; zawiera przekładnik prądowy 100A (średnica wewnętrzna 16 mm, przewód 1.8 m) x 3 (RoHS)

Producent: ICP DAS

Kod produktu: PM-3133-160-MTCP

Gwarancja: Gwarancja 24 miesiące

Loops:

Three-phase

Wybierz inną opcję

Input Current:

CTØ16 mm (0.1 A ~ 100 A)

CTØ36 mm (0.3 A ~ 400 A).
Wybór tej pozycji spowoduje konieczność dostosowania innych opcji.
CTØ36 mm (0.3 A ~ 300 A)
Wybór tej pozycji spowoduje konieczność dostosowania innych opcji.
CTØ24 mm (0.15 A ~ 200 A)
Wybór tej pozycji spowoduje konieczność dostosowania innych opcji.
CTØ16 mm (0.1 A ~ 100 A)
Wybór tej pozycji spowoduje konieczność dostosowania innych opcji.
CTØ10 mm (0.05 A ~ 60 A)
Wybór tej pozycji spowoduje konieczność dostosowania innych opcji.

Wybierz inną opcję

Includes CTs:

Wybierz inną opcję

Wysyłka:

Produkt niedostępny w sprzedaży detalicznej. Zarejestruj się, aby zobaczyć ceny hurtowe.

Broszura Pobierz

Główne cechy

• Dwukierunkowa energia
• Pomiary mocy True RMS
• Analiza energii dla 3P4W, 3P3W, 1P3W, 1P2W
• Pomiary prądu do 100 A przy różnych współczynnikach CT
• Pomiary napięcia do 500 V
• Zaciskane transformatorowe przekładniki prądowe (CT) dla łatwej instalacji
• Dokładność mocy lepsza niż 0,5% (PF=1)
• Całkowite zniekształcenia harmoniczne (THD)
• Obsługa protokołu Modbus TCP
• Obsługa wyjścia przekaźnikowego mocy (Form A)
• Zgodność z normami IEC 61010-1 i EN 61010-1

Wprowadzenie

ICP DAS wprowadza najbardziej zaawansowane, ekonomiczne, nowoczesne inteligentne liczniki energii z serii PM-3133, które umożliwiają dostęp do rzeczywistego zużycia energii elektrycznej dla pomiarów mocy trójfazowej. Dzięki wysokiej dokładności (<0,5%, PF=1), seria PM-3133 może być stosowana zarówno po stronie pierwotnej niskiego napięcia, jak i/lub wtórnej średniego/wysokiego napięcia, co pozwala użytkownikom uzyskać wiarygodne i dokładne odczyty zużycia energii z monitorowanych urządzeń w czasie rzeczywistym podczas pracy. Te kompaktowe i ekonomiczne liczniki energii są wyposażone w rewolucyjne przewodowe przekładniki prądowe typu clip-on (różne typy, obsługujące prąd wejściowy do 400 A). Działa w szerokim zakresie napięć wejściowych od 10 do 500 VAC, co umożliwia globalną kompatybilność. Dzięki dwóm wyjściom przekaźnikowym może być połączony z syrenami lub oświetleniem do przesyłania alarmów. Obsługuje również protokoły Modbus RTU, Modbus TCP lub CANopen dla łatwej integracji.

Zastosowania

• Monitorowanie generatorów
• Systemy dystrybucji rozdzielnic
• Zarządzanie energią
• Analiza jakości energii

Parametry techniczne:

Loops:	Three-phase
Input Current:	CTØ16 mm (0.1 A ~ 100 A)
Includes CTs:	3
Product Range:	Wired Meter
AC Power Measurement
AC Power Measurement: Wiring:	3P4W-3CT, 3P3W-2CT, 3P3W-3CT, 1P2W-1CT, 1P3W-2CT
AC Power Measurement: Loops:	Three-phase
AC Power Measurement: Input Voltage:	10 ~ 500 V
AC Power Measurement: Input Current:	CTØ16 mm (0.1 A ~ 100 A)
AC Power Measurement: Input Frequency:	50/60 Hz
AC Power Measurement: W Accuracy:	Better than 0.5% (PF=1)
AC Power Measurement: Power Parameter Measurement:	True RMS voltage (Vrms), True RMS current (Irms), Active Power (kW), Active Energy (kWh), Apparent Power (kVA), Apparent Energy (kVAh), Reactive Power (kVAR), Reactive Energy (kVARh), Power Factor (PF), Frequency
AC Power Measurement: Data Update Rate:	1 Second
CT
CT: Includes CTs:	3
CT: Type:	Clip
CT: Max. Current:	100 A
CT: Inside Diameter:	16 mm
CT: Leading Cable:	1.8 m
ETHERNET
Ethernet: Protocol:	Modbus TCP
Power
Power: Input Range:	+12 ~ 48 VDC or PoE
Power: Consumption:	2 W
Power: Alarm Output:	Form A (Normal Open) x 2; Relay Contact Voltage Range: 5 A @ 250 VAC (47 ~ 63 Hz), 5 A @ 30 VDC
Mechaniczny
Mechanical: Casing:	Plastic
Mechanical: Dimensions (mm):	33 x 127 x 100 (W x L x H)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-20 ~ +70 °C
Environment: Storage Temperature:	-25 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
