Główne cechy
- Uniwersalne złącze PCI (3.3 V/5 V)
- Wskaźnik zasilania LED
- 16 kanałów optycznie izolowanych wejść cyfrowych
- Ochrona fotoizolacyjna 5000 Vrms
- Wybieralny filtr sygnału DC
- Wejście sygnału AC z filtrem
- Szybka obsługa DI/O
- 16 kanałów przekaźników PhotoMOS
- Długowieczny, niezawodny przekaźnik PhotoMOS
- Niski prąd upływu, gdy przekaźnik PhotoMOS jest wyłączony
- Brak hałasu akustycznego
- Brak odbicia styków lub iskrzenia
Wprowadzenie

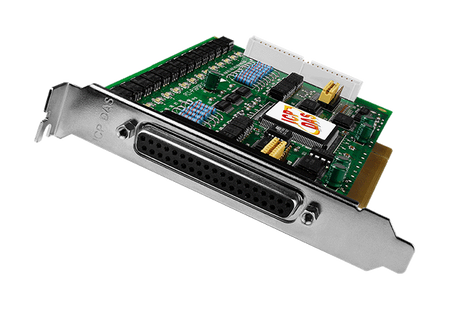

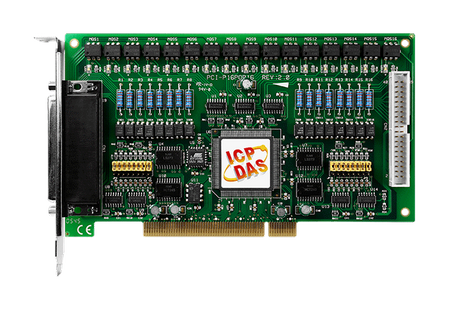

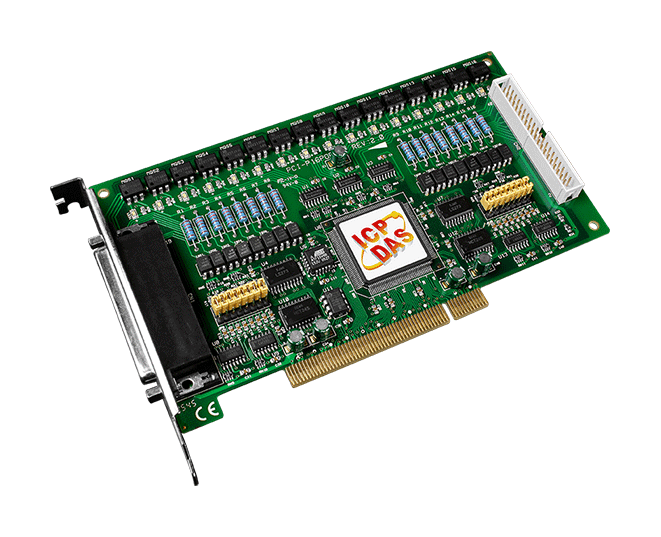

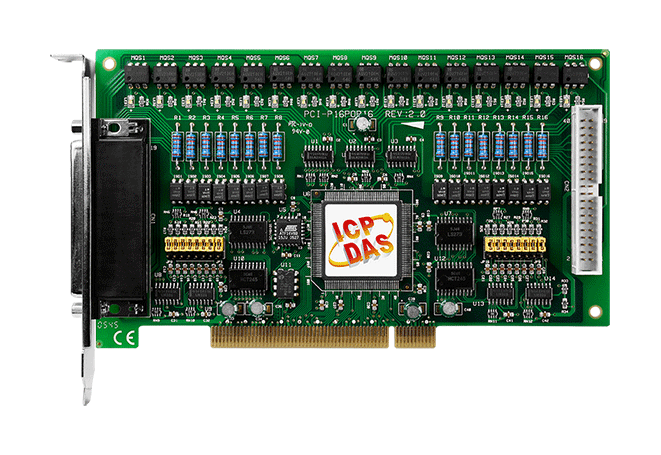

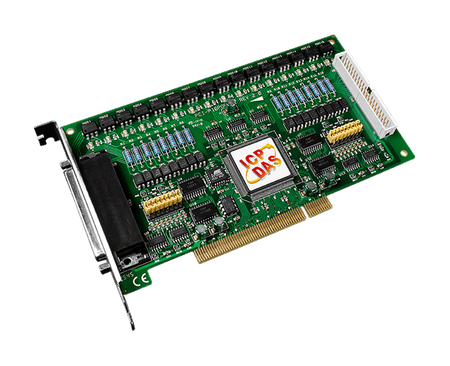

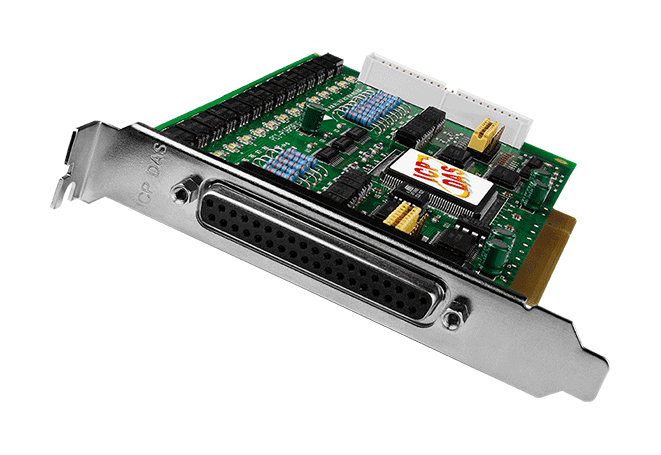

Karta PCI-P16POR16U Universal PCI obsługuje magistralę PCI 3.3 V/5 V i zapewnia 16 cyfrowych kanałów wejściowych optycznie izolowanych oraz 16 kanałów wyjściowych przekaźników PhotoMOS. Zarówno izolowane kanały DI, jak i kanały przekaźników PhotoMOS używają krótkiej ścieżki optycznej do przesyłania sygnału elektronicznego między elementami obwodu i utrzymują je elektrycznie odizolowane.
Karta PCI-P16POR16U zapewnia ochronę izolacyjną 5000 Vrms dla kanałów DI, co pozwala na całkowite unoszenie sygnałów wejściowych w celu zapobiegania pętlom masy i izolowania komputera głównego od potencjalnie szkodliwych skoków napięcia. Przekaźniki PhotoMOS są używane tam, gdzie konieczne jest kontrolowanie obwodu przy niskim sygnale zasilającym, z pełną izolacją elektryczną między obwodem sterującym a sterowanym obwodem), lub tam, gdzie kilka obwodów musi być sterowanych jednym sygnałem.
Ta karta może być używana w różnych zastosowaniach, takich jak kontrolowanie stanu WŁ./WYŁ. urządzeń zewnętrznych, sterowanie zewnętrznymi przekaźnikami lub małymi przełącznikami mocy, aktywowanie alarmów, zamykanie styków lub wykrywanie napięć zewnętrznych lub przełączników itp.
Karty PCI-P16POR16U zawierają również wbudowany przełącznik ID karty, który umożliwia rozpoznanie karty za pomocą oprogramowania, jeśli zainstalowano dwie lub więcej kart w tym samym komputerze. PCI-P16POR16U jest zaprojektowana jako bezpośredni zamiennik dla PCI-P16POR16 bez konieczności modyfikacji oprogramowania lub sterowników.
Karta PCI-P16POR16U zapewnia ochronę izolacyjną 5000 Vrms dla kanałów DI, co pozwala na całkowite unoszenie sygnałów wejściowych w celu zapobiegania pętlom masy i izolowania komputera głównego od potencjalnie szkodliwych skoków napięcia. Przekaźniki PhotoMOS są używane tam, gdzie konieczne jest kontrolowanie obwodu przy niskim sygnale zasilającym, z pełną izolacją elektryczną między obwodem sterującym a sterowanym obwodem), lub tam, gdzie kilka obwodów musi być sterowanych jednym sygnałem.
Ta karta może być używana w różnych zastosowaniach, takich jak kontrolowanie stanu WŁ./WYŁ. urządzeń zewnętrznych, sterowanie zewnętrznymi przekaźnikami lub małymi przełącznikami mocy, aktywowanie alarmów, zamykanie styków lub wykrywanie napięć zewnętrznych lub przełączników itp.
Karty PCI-P16POR16U zawierają również wbudowany przełącznik ID karty, który umożliwia rozpoznanie karty za pomocą oprogramowania, jeśli zainstalowano dwie lub więcej kart w tym samym komputerze. PCI-P16POR16U jest zaprojektowana jako bezpośredni zamiennik dla PCI-P16POR16 bez konieczności modyfikacji oprogramowania lub sterowników.
Akcesoria
Parametry techniczne:
| Product Range: | PCI Digital I/O |
HARDWARE | |
| Hardware: Card ID: | Yes (4-bit) |
| Hardware: Connector: | Female DB37 x 1 ,
40-pin box header x 1 |
Wejście cyfrowe | |
| Wejście cyfrowe: Kanały: | 16 |
| Wejście cyfrowe: Typ: | Prawo Kontakt ,
Photocoupler |
| Wejście cyfrowe: Sink/Source (NPN/PNP): | Sink/Source |
| Wejście cyfrowe: ON Poziom napięcia: | AC/DC 5 ~ 24 V (AC 50 ~ 1 kHz) |
| Wejście cyfrowe: OFF Poziom napięcia: | AC/DC 0 ~ 1 V |
| Wejście cyfrowe: Szybkość reakcji: | Without Filter: 50 kHz (Typical) ,
With Filter: 0.455 kHz(Typical) |
| Wejście cyfrowe: Tryb wyzwalania: | Aktualizacja statyczna |
| Wejście cyfrowe: Izolacja: | 2000 VDC |
Wyjście przekaźnikowe | |
| Wyjście przekaźnikowe: Kanały: | 16 |
| Wyjście przekaźnikowe: Typ: | PhotoMos Relay (Form A) |
| Relay Output: Contact Rating: | Load Voltage: 300 V (AC peak or DC) ,
Load Current: 130 mA |
| Relay Output: Operate Time: | 0.7 ms (Typical) |
| Relay Output: Release Time: | 0.05 ms (Typical) |
| Relay Output: Electrical Endurance: | Long Life and No Sparking |
Magistrala PC | |
| Magistrala PC: Typ: | PCI Express x 1 |
| PC Bus: Data Bus: | 16-bit |
Power | |
| Power: Consumption: | 600 mA @ +3.3 V ,
300 mA @ +12 V |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 113 x 118 x 22 (W x L x D) |
Środowisko | |
| Environment: Operating Temperature: | 0 ~ +60°C |
| Environment: Storage Temperature: | -20 ~ +70°C |
| Environment: Humidity: | 5 ~ 85% RH, Non-condensing |
| Status: | Available |
