Główne cechy
- Konwersja pomiędzy interfejsami RS-485/RS-232/USB a DALI
- Łatwa instalacja: Kod ID można skonfigurować za pomocą interfejsu RS-485
- Wbudowane zasilanie DALI, które można włączać lub wyłączać za pomocą przełącznika
Wprowadzenie

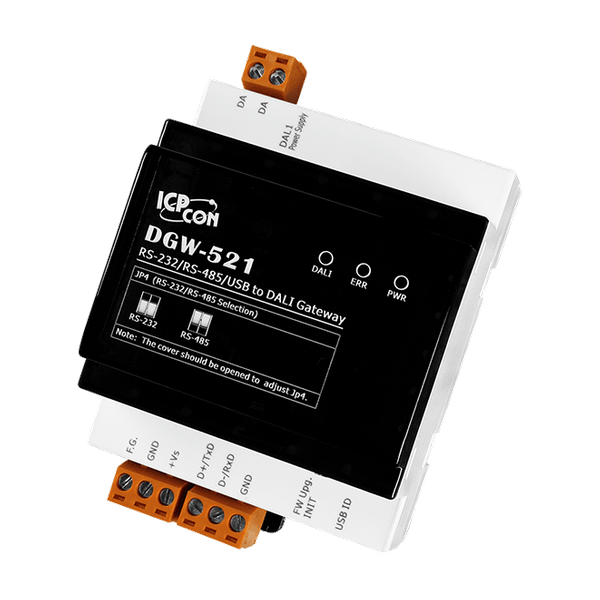

DGW-521 to brama komunikacyjna między protokołami Modbus RTU/DCON a DALI (Digital Addressable Lighting Interface). Umożliwia komputerowi głównemu, PAC lub TouchPAD-owi dostęp do urządzeń DALI, oferując trzy interfejsy umożliwiające konwersję z RS-232/RS-485/USB na DALI. Moduł posiada wbudowane zasilanie DALI, które można włączać lub wyłączać za pomocą przełącznika. DALI jest międzynarodowym standardem interfejsów do sterowania oświetleniem i jest odpowiedni dla systemów oświetleniowych DALI pokrywających małe obszary. Maksymalna długość kabli sygnałowych DALI nie może przekraczać 300 m.
Parametry techniczne:
| Product Range: | Fieldbus Gateway |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | ±4 kV for Power Line |
| EMS Protection: ESD (IEC 61000-4-2): | ±4 kV contact for each terminal, ±8 kV air for random point |
| EMS Protection: Surge (IEC 61000-4-5): | ±2 kV for Power Line |
Wskaźniki LED | |
| LED Indicators: Status: | PWR/RUN/ERR LED |
Porty COM | |
| Porty COM: Porty: | RS-485/RS-232 |
| Porty COM: Szybkość transmisji: | 200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 bps |
| COM Ports: Protocol: | DCON, Modbus RTU |
USB | |
| USB: Specification: | USB 1.1 and USB 2.0 standard compatible |
| USB: Transfer Speed: | 12M bps |
| USB: Connector: | USB Type B |
| USB: Driver: | Windows XP (32/64-bit), Windows 7 (32/64-bit) |
| USB: Protocol: | DCON and Modbus RTU via Virtual COM port |
DALI | |
| DALI: Baud Rate: | 1200 bps |
| DALI: Isolation: | 1500 VDC |
| DALI: Built-in DALI power: | DC 16 VDC ± 5%, max. current 250 mA (Enabled/Disabled via a switch) |
Power | |
| Power: Consumption: | 6 W |
Mechaniczny | |
| Mechanical: Casing: | Plastic |
| Mechanical: Dimensions (mm): | 107 mm x 72 mm x 57 mm (L x W x H) |

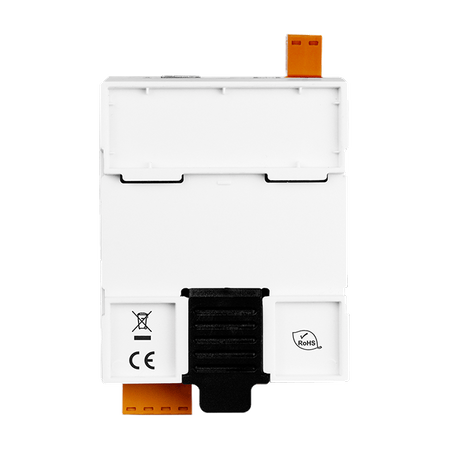

| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
