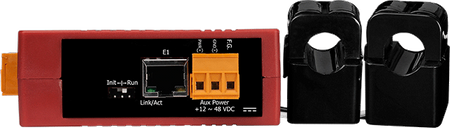

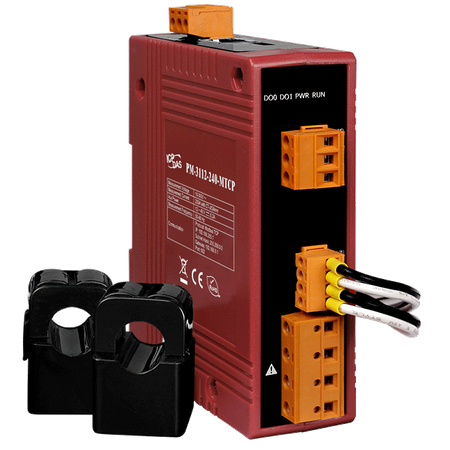

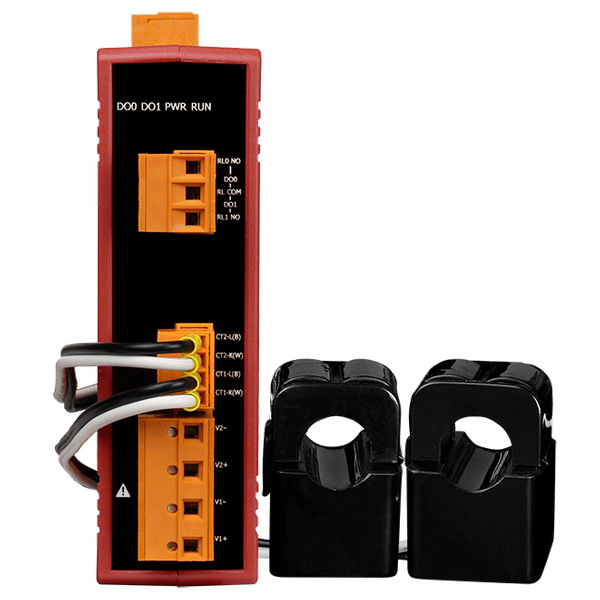

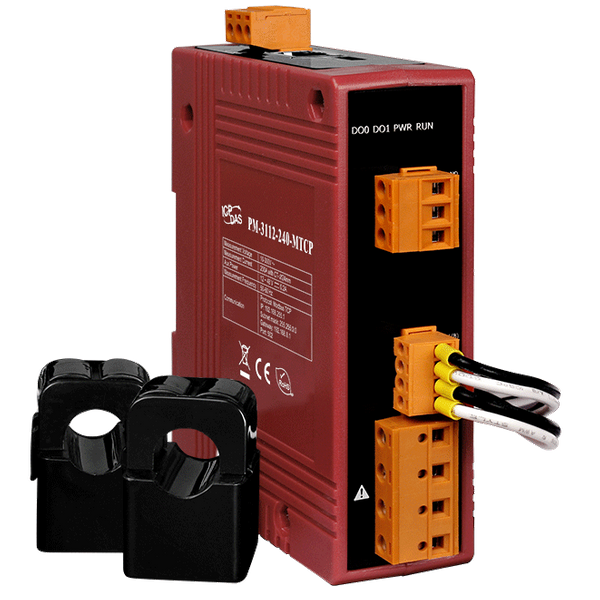

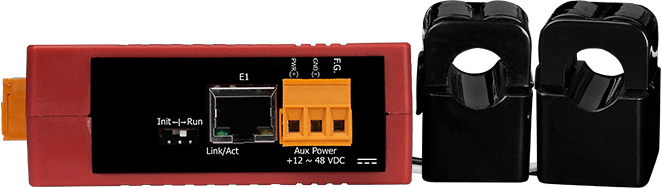

PM-3112-240-MTCP

Modbus TCP, 2 obwody jednofazowy miernik mocy; zawiera 2 przekładniki prądowe 200A (średnica wewnętrzna 24 mm; przewód 1,8 m) (RoHS)

Producent: ICP DAS

Kod produktu: PM-3112-240-MTCP

Gwarancja: Gwarancja 24 miesiące

Loops:

Single-phase

Wybierz inną opcję

Input Current:

CTØ24 mm (0.15 A ~ 200 A)

CTØ36 mm (0.3 A ~ 400 A).
Wybór tej pozycji spowoduje konieczność dostosowania innych opcji.
CTØ36 mm (0.3 A ~ 300 A)
Wybór tej pozycji spowoduje konieczność dostosowania innych opcji.
CTØ24 mm (0.15 A ~ 200 A)
Wybór tej pozycji spowoduje konieczność dostosowania innych opcji.
CTØ16 mm (0.1 A ~ 100 A)
Wybór tej pozycji spowoduje konieczność dostosowania innych opcji.
CTØ10 mm (0.05 A ~ 60 A)
Wybór tej pozycji spowoduje konieczność dostosowania innych opcji.

Wybierz inną opcję

Includes CTs:

Wybierz inną opcję

Wysyłka:

Produkt niedostępny w sprzedaży detalicznej. Zarejestruj się, aby zobaczyć ceny hurtowe.

Broszura Pobierz

Główne cechy

• Rzeczywiste pomiary RMS mocy
• Analiza energii dla 1P2W, 1P4W
• Pomiar prądu do 200 A przy różnym stosunku CT
• Pomiar napięcia do 300 V
• Zacisk typu clip-on dla łatwej instalacji
• Dokładność W lepsza niż 0,5% (PF=1)
• Obsługuje protokół Modbus TCP
• Obsługuje 2 wyjścia przekaźnikowe (Form A)
• IEC 61010-1 i EN 61010-1

Wprowadzenie

ICP DAS wprowadza najbardziej zaawansowane, ekonomiczne inteligentne liczniki mocy serii PM-3000, które umożliwiają dostęp do rzeczywistego zużycia energii elektrycznej dla pomiaru mocy jednofazowej. Dzięki wysokiej dokładności (< 0,5%, PF=1), seria PM-3000 może być stosowana zarówno do niskonapięciowej strony pierwotnej, jak i/lub średniowoltażowej strony wtórnej, umożliwiając użytkownikom uzyskanie niezawodnych i dokładnych odczytów zużycia energii od monitorowanych urządzeń w czasie rzeczywistym. Te kompaktowe i ekonomiczne liczniki mocy są wyposażone w rewolucyjny przewodowy klipsowy CT (różne typy, obsługujący prąd wejściowy do 200 A). Działa w szerokim zakresie napięć wejściowych 10 ~ 300 VAC, co umożliwia kompatybilność na całym świecie. Dzięki 2 kanałom wyjść przekaźnikowych może być połączony z syrenami lub oświetleniem dla komunikatów alarmowych. Obsługuje również protokoły Modbus RTU, Modbus TCP lub CANopen dla łatwej integracji.

Zastosowania

• Monitorowanie generatorów
• Systemy rozdzielcze sprzętu przełączającego
• Zarządzanie energią
• Analiza jakości energii

Parametry techniczne:

Loops:	Single-phase
Input Current:	CTØ24 mm (0.15 A ~ 200 A)
Includes CTs:	2
Product Range:	Wired Meter
AC Power Measurement
AC Power Measurement: Wiring:	1P2W-2CT
AC Power Measurement: Loops:	Single-phase
AC Power Measurement: Input Voltage:	10 ~ 300 V
AC Power Measurement: Input Current:	CTØ24 mm (0.15 A ~ 200 A)
AC Power Measurement: Input Frequency:	50/60 Hz
AC Power Measurement: W Accuracy:	Better than 0.5% (PF=1)
AC Power Measurement: Power Parameter Measurement:	True RMS voltage (Vrms), True RMS current (Irms), Active Power (kW), Active Energy (kWh), Apparent Power (kVA), Apparent Energy (kVAh), Reactive Power (kVAR), Reactive Energy (kVARh), Power Factor (PF), Frequency
AC Power Measurement: Data Update Rate:	1 Second
CT
CT: Includes CTs:	2
CT: Type:	Clip
CT: Max. Current:	200 A
CT: Inside Diameter:	24 mm
CT: Leading Cable:	1.8 m
ETHERNET
Ethernet: Protocol:	Modbus TCP
Power
Power: Input Range:	+12 ~ 48 VDC
Power: Consumption:	2 W
Power: Alarm Output:	Form A (Normal Open) x 2; Relay Contact Voltage Range: 5 A @ 250 VAC (47 ~ 63 Hz), 5 A @ 30 VDC
Mechaniczny
Mechanical: Casing:	Plastic
Mechanical: Dimensions (mm):	33 x 127 x 100 (W x L x H)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-20 ~ +70 °C
Environment: Storage Temperature:	-25 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
