Główne cechy
• Włączenie urządzeń szeregowych do sieci Ethernet• Wspiera bramkę Modbus TCP do RTU
• Wbudowany wydajny system MiniOS7 od ICP DAS
• Łatwe w użyciu narzędzia do tworzenia oprogramowania (język C)
• Różnorodne interfejsy komunikacyjne
‣ Ethernet 10/100 Base-TX
‣ RS-232/485
• 64-bitowy sprzętowy numer seryjny
• Interfejs magistrali ekspansji I/O
• 5-cyfrowy wyświetlacz LED 7-SEG
• Programowalny wskaźnik LED
• Wbudowany timer watchdog
Wprowadzenie

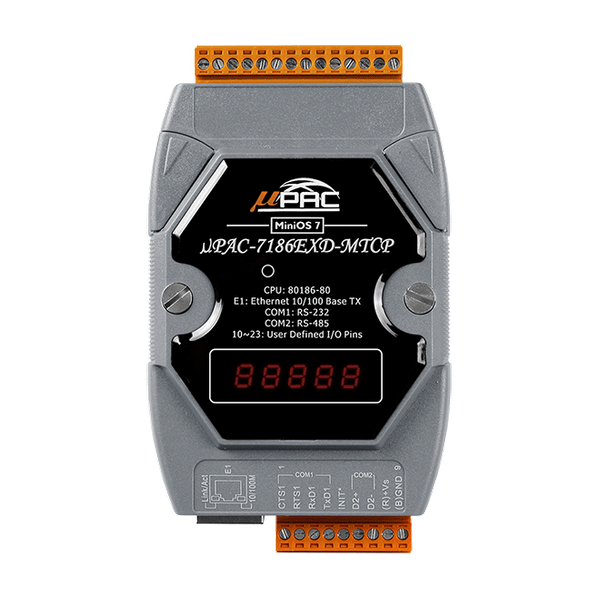

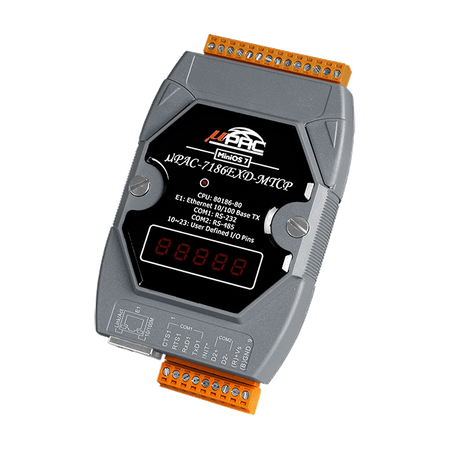

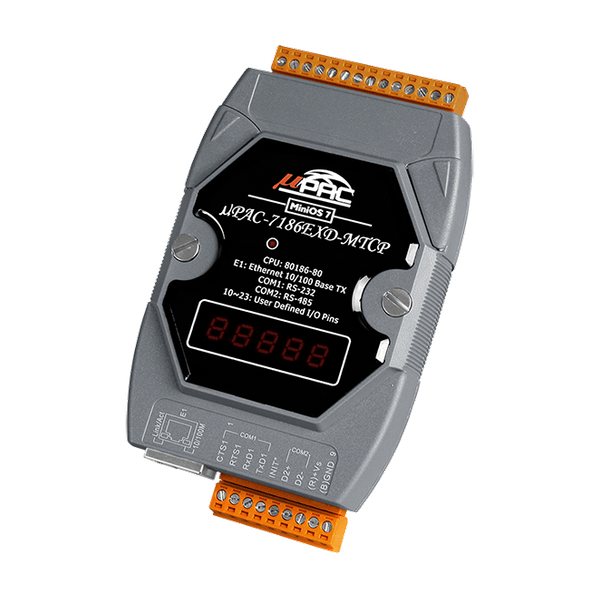

Rodzina uPAC-7186EX-MTCP to programowalne serwery urządzeń, znane także jako "bramka Serial-to-Ethernet", które są zaprojektowane do łączenia urządzeń RS-232/485 z siecią Ethernet. uPAC-7186EX-MTCP działa również jako bramka Modbus TCP do RTU, obsługując większość komunikacji SCADA/HMI opartej na protokole Modbus TCP.
ICP DAS dostarcza łatwe w użyciu zestawy narzędzi do tworzenia oprogramowania (miniOS7 framework, biblioteki Modbus). Użytkownicy mogą ich używać do łatwej integracji urządzeń szeregowych z możliwością komunikacji Ethernet/Internet oraz poprzez standardowy protokół Modbus do komunikacji z oprogramowaniem SCADA (Indusoft, ISaGARF, DasyLab, Trace Mode, Citect, iFix, itp.).
Jeśli chodzi o rozszerzenia sprzętowe, uPAC-7186EX-MTCP obsługuje także interfejs magistrali ekspansji I/O. Dostępna jest niedroga płytka ekspansji I/O z A/D, D/A, D/I, D/O i portami szeregowymi. Można zrealizować niemal wszystkie rodzaje funkcji I/O za pomocą tej magistrali. Jednak magistrala może obsługiwać tylko jedną płytkę. Dostępnych jest ponad 50 płytek dla uPAC-7186EX-MTCP, możesz wybrać jedną z nich, aby rozszerzyć funkcje sprzętowe.
ICP DAS dostarcza łatwe w użyciu zestawy narzędzi do tworzenia oprogramowania (miniOS7 framework, biblioteki Modbus). Użytkownicy mogą ich używać do łatwej integracji urządzeń szeregowych z możliwością komunikacji Ethernet/Internet oraz poprzez standardowy protokół Modbus do komunikacji z oprogramowaniem SCADA (Indusoft, ISaGARF, DasyLab, Trace Mode, Citect, iFix, itp.).
Jeśli chodzi o rozszerzenia sprzętowe, uPAC-7186EX-MTCP obsługuje także interfejs magistrali ekspansji I/O. Dostępna jest niedroga płytka ekspansji I/O z A/D, D/A, D/I, D/O i portami szeregowymi. Można zrealizować niemal wszystkie rodzaje funkcji I/O za pomocą tej magistrali. Jednak magistrala może obsługiwać tylko jedną płytkę. Dostępnych jest ponad 50 płytek dla uPAC-7186EX-MTCP, możesz wybrać jedną z nich, aby rozszerzyć funkcje sprzętowe.
Parametry techniczne:
| Product Range: | uPAC-7186/I-7188 Modbus Gateway |
Software | |
| Software: OS: | MiniOS7 |
| Software: Development: | C Language |
Moduł CPU | |
| CPU Module: CPU: | 80186, 80 MHz or compatible |
| CPU Module: 64-bit Hardware Serial Number: | Yes |
| CPU Module: EEPROM: | 16 KB |
| CPU Module: Flash: | 512 KB |
| CPU Module: NVRAM: | 31 Bytes |
| CPU Module: SRAM: | 512 KB |
| CPU Module: Real Time Clock: | Provide seconds, minutes, hours, day of week, month, year |
| CPU Module: Watchdog Timer: | Yes |
Wyświetl | |
| Wyświetlacz: Typ: | 5 x Digit 7 Segment LED Display |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x System |
Rozszerzenie I/O | |
| I/O Expansion: I/O Type: | X-board |
ETHERNET | |
| Ethernet: Porty: | 1 x RJ-45, 10/100 Base-TX |
Porty COM | |
| Porty COM: Porty: | 1 x RS-232, 1 x RS-485 |
| Porty COM: Szybkość transmisji: | 115200 bps Max. |
Power | |
| Power: Input Range: | +10 ~ 30 VDC |
| Power: Consumption: | 2.5 W |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 72 x 123 x 33 (W x H x D) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -40 ~ +80 °C |
| Environment: Humidity: | 5 ~ 90 %, Non-condensing |
| Status: | Available |
Jeśli potrzebujesz dodatkowych informacji zadzwoń do nas (22 831 10 42) lub napisz wiadomość.
