Główne cechy
• x86 CPU, 1.0 GHz, dual-core
• Windows CE 6.0
• Wbudowany ISaGRAF Ver.3 SoftLogic (IEC 61131-3)
• Twarda Rzeczywistość Czasu Rzeczywistego
• Wyjście VGA
• Modbus RTU/TCP (Master, Slave)
• Obsługa eLogger HMI
• Obsługa Sterowania Ruchem: Używanie I-8094F/8094/8092F
• Redundantne wejścia zasilania
Wprowadzenie

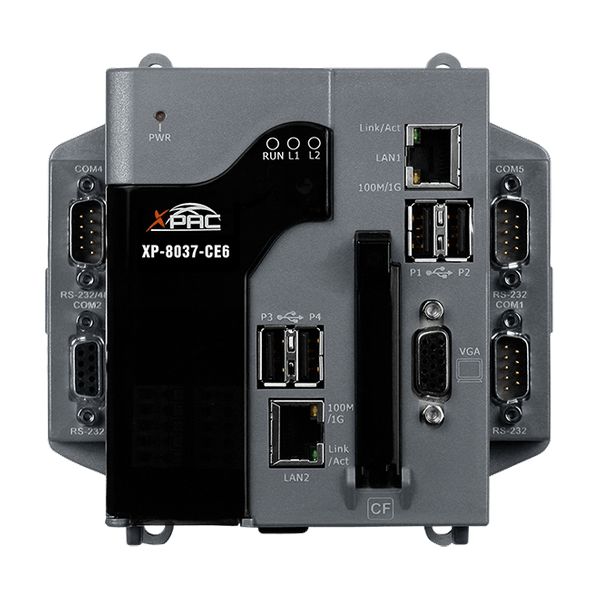

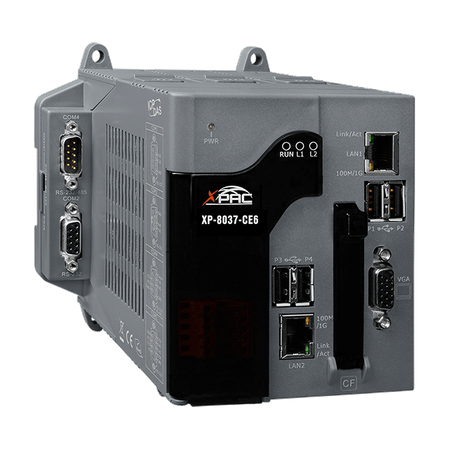

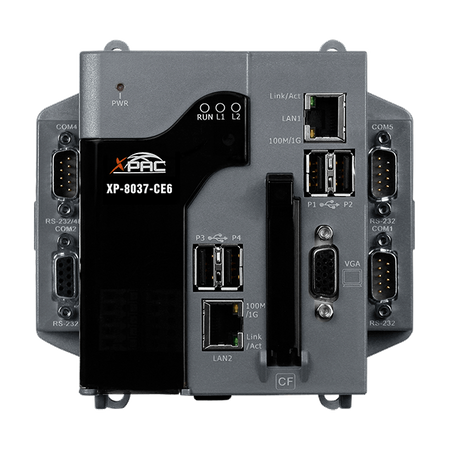

Seria XP-8x37-CE6 (XP-8037-CE6/XP-8137-CE6/XP-8337-CE6/XP-8737-CE6) to nowa generacja sterowników ISaGRAF firmy ICP DAS. Każdy z nich jest wyposażony w dwurdzeniowy procesor x86 (1 GHz) i pracuje pod kontrolą systemu operacyjnego Windows Embedded CE 6.0, posiada różnorodne porty wejścia/wyjścia (VGA, USB, Ethernet, RS-232/485) oraz zakres slotów I/O (0/1/3/7), które mogą być używane do integrowania modułów wysokiej wydajności I/O równoległych (wysokoprofilowa seria I-8K) lub modułów I/O szeregowych (wysokoprofilowa seria I-87K).
Korzyści wynikające z uruchamiania systemu Windows CE 6.0 na urządzeniu XPAC obejmują twardą rzeczywistość czasu rzeczywistego, mały rdzeń, szybki czas uruchamiania, głębsze poziomy obsługi przerwań oraz osiągalną deterministyczną kontrolę. Urządzenia XPAC są również zdolne do uruchamiania oprogramowania sterującego ISaGRAF oraz oprogramowania opartego na PC, takiego jak Visual Basic .NET, Visual C#, itp., zapewniając wszystkie najlepsze funkcje tradycyjnych PLC oraz komputerów z systemem Windows.
Uwaga:
ISaGRAF nie może działać na 64-bitowych komputerach z systemem Windows 7/8. Win-GRAF będzie właściwym wyborem.
Główne przewagi w porównaniu z WP-8xx7 i VP-2xW7:
‧ Operacje myszy USB i komunikacja Ethernet w XP-8x37-CE6 są bardziej efektywne (mniejsze obciążenie CPU) niż w WP-8xx7 i VP-2xW7.
‧ Rozmiar pamięci (Flash i SDRAM) w XP-8x37-CE6 jest większy niż w WP-8xx7 i VP-2xW7.
Cechy oprogramowania ISaGRAF workbench Ver. 3.x:
‧ Standardowe języki programowania PLC zgodne z IEC 61131-3 (LD, FBD, SFC, ST, IL) oraz diagram przepływu (FC).
‧ Auto-skanning I/O
‧ Debugowanie/sterowanie/nadzorowanie online, symulacja offline
‧ Prosty graficzny interfejs HMI
‧ Obsługa eLogger HMI
Seria XPAC XP-8x37-CE6 obsługuje eLogger HMI:
Uruchamianie HMI i logiki sterowania w tym samym PAC
Korzyści wynikające z uruchamiania systemu Windows CE 6.0 na urządzeniu XPAC obejmują twardą rzeczywistość czasu rzeczywistego, mały rdzeń, szybki czas uruchamiania, głębsze poziomy obsługi przerwań oraz osiągalną deterministyczną kontrolę. Urządzenia XPAC są również zdolne do uruchamiania oprogramowania sterującego ISaGRAF oraz oprogramowania opartego na PC, takiego jak Visual Basic .NET, Visual C#, itp., zapewniając wszystkie najlepsze funkcje tradycyjnych PLC oraz komputerów z systemem Windows.
Uwaga:
ISaGRAF nie może działać na 64-bitowych komputerach z systemem Windows 7/8. Win-GRAF będzie właściwym wyborem.
Główne przewagi w porównaniu z WP-8xx7 i VP-2xW7:
‧ Operacje myszy USB i komunikacja Ethernet w XP-8x37-CE6 są bardziej efektywne (mniejsze obciążenie CPU) niż w WP-8xx7 i VP-2xW7.
‧ Rozmiar pamięci (Flash i SDRAM) w XP-8x37-CE6 jest większy niż w WP-8xx7 i VP-2xW7.
Cechy oprogramowania ISaGRAF workbench Ver. 3.x:
‧ Standardowe języki programowania PLC zgodne z IEC 61131-3 (LD, FBD, SFC, ST, IL) oraz diagram przepływu (FC).
‧ Auto-skanning I/O
‧ Debugowanie/sterowanie/nadzorowanie online, symulacja offline
‧ Prosty graficzny interfejs HMI
‧ Obsługa eLogger HMI
Seria XPAC XP-8x37-CE6 obsługuje eLogger HMI:
Uruchamianie HMI i logiki sterowania w tym samym PAC
Zastosowania
Parametry techniczne:
| Product Range: | XP-8x37-CE6 |
Software | |
| Software: OS: | Windows CE 6.0 |
| Software: Protocol: | • NET ID ,
• Redundancy Solution ,
• eLogger HMI ,
• Modbus TCP/IP Master ,
• Modbus TCP/IP Slave ,
• Modbus RTU/ASCII Master ,
• Modbus RTU Slave ,
• DCON Protocol ,
• User-defined Protocol ,
• I/O Type: DCON, Modbus RTU, and Modbus TCP/IP remote I/O ,
• FRnet I/O ,
• Web HMI ,
• Send Email ,
• Ebus ,
• SMS ,
• UDP Server & UDP Client ,
• TCP Client ,
• GPRS/SMS ,
• SQL Client ,
• CAN/CANopen ,
• CANopen Master ,
• HART Solutions ,
• FTP Client |
| Software: Development: | Embedded ISaGRAF SoftLogic (IEC 61131-3) |
| Software: Service: | FTP Server, ASP (Java Script, VB Script), SQL Compact Edition 3.5 |
| Software: Framework Support: | .Net Compact Framework 3.5 |
| Software: Multilanguage Support: | English, German, French, Spanish, Portuguese, Russian, Italian, Korean, Japanese, Simplified Chinese, Traditional Chinese |
| Software: SDK: | Dll for eVC, Dll for Visual Studio.Net 2005/2008 |
Jednostka główna | |
| Main Unit: CPU: | x86 CPU, 1.0 GHz, dual-core |
| Main Unit: 64-bit Hardware Serial Number: | Yes |
| Main Unit: System Memory: | 2 GB DDR3 SDRAM |
| Main Unit: Storage: | 32 GB Flash, 8 GB CF card (up to 32 GB) |
| Main Unit: Non-Volatile Memory: | 16 KB EEPROM, 512 KB MRAM |
| Main Unit: Real Time Clock: | Provide seconds, minutes, hours, dates, day of week, month, year |
| Main Unit: Watchdog Timer: | Dual Watchdog Timer |
Wyświetl | |
| Display: Signal: | VGA |
| Display: Resolution: | 640 × 480, 800 × 480, 800 × 600, 1024 × 768 |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x System, 1 x Power, 2 x Programmable |
HMI | |
| HMI: Buzzer: | Yes |
| HMI: Rotary Switch: | Yes, (0 ~ 9) |
ETHERNET | |
| Ethernet: Porty: | 2 x RJ-45, 10/100/1000 Base-TX (automatyczna negocjacja, Auto MDI/MDI-X, wskaźniki LED) |
Porty COM | |
| Porty COM: Porty: | 3 x RS-232, 1 x RS-485 (3000 VDC Isolated), 1 x RS-232/RS-485 |
USB | |
| USB: Porty: | 4 x USB 2.0 |
Power | |
| Power: Input Range: | +10 ~ 30 VDC (1 kV Isolated ) |
| Power: Redundant Power Inputs: | Yes |
| Power: Consumption: | 12.0 W |
Mechaniczny | |
| Mechanical: Casing: | Plastic |
| Mechanical: Dimensions (mm): | 137 x 132 x 125 (W x L x H) |
| Mechanical: Installation: | DIN-Rail, Wall mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80°C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
