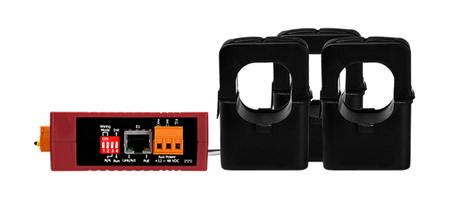

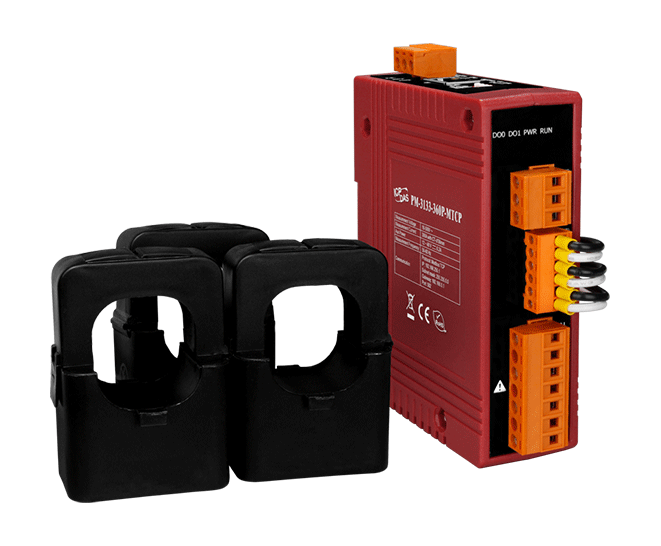

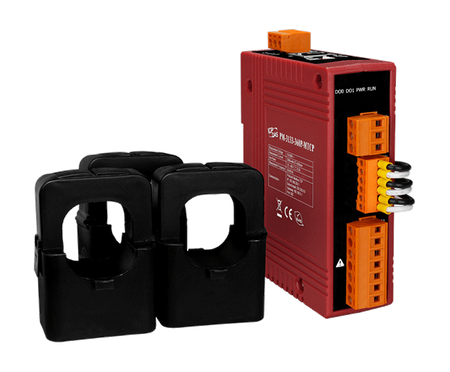

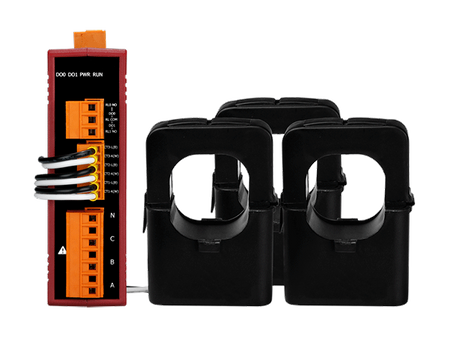

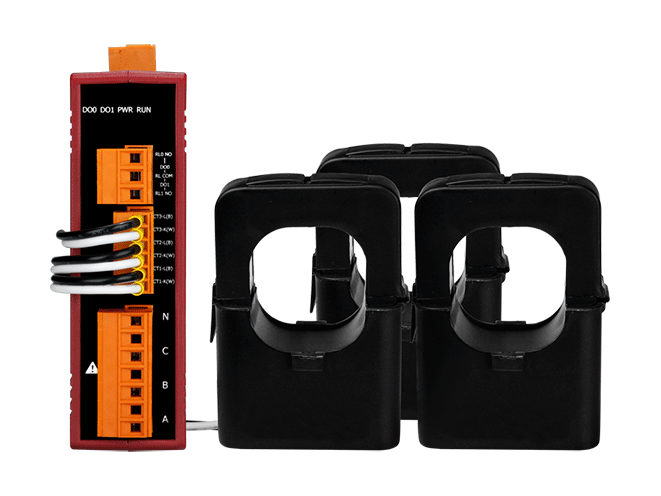

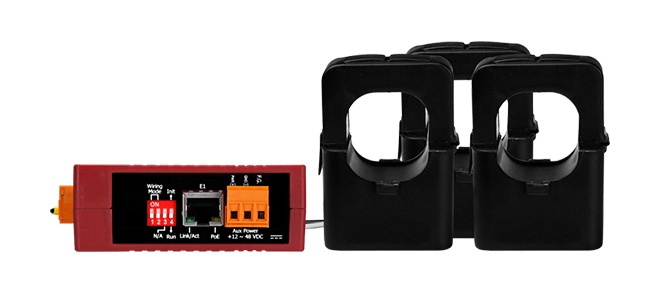

PM-3133-360P-MTCP

Modbus TCP, 3-fazowy miernik mocy; zawiera przekładniki prądowe 300A (średnica wewnętrzna 36 mm; przewód o długości 4 m) x 3 (RoHS)

Producent: ICP DAS

Kod produktu: PM-3133-360P-MTCP

Gwarancja: Gwarancja 24 miesiące

Loops:

Three-phase

Wybierz inną opcję

Input Current:

CTØ36 mm (0.3 A ~ 300 A)

CTØ36 mm (0.3 A ~ 400 A).
Wybór tej pozycji spowoduje konieczność dostosowania innych opcji.
CTØ36 mm (0.3 A ~ 300 A)
Wybór tej pozycji spowoduje konieczność dostosowania innych opcji.
CTØ24 mm (0.15 A ~ 200 A)
Wybór tej pozycji spowoduje konieczność dostosowania innych opcji.
CTØ16 mm (0.1 A ~ 100 A)
Wybór tej pozycji spowoduje konieczność dostosowania innych opcji.
CTØ10 mm (0.05 A ~ 60 A)
Wybór tej pozycji spowoduje konieczność dostosowania innych opcji.

Wybierz inną opcję

Includes CTs:

Wybierz inną opcję

Wysyłka:

Produkt niedostępny w sprzedaży detalicznej. Zarejestruj się, aby zobaczyć ceny hurtowe.

Broszura Pobierz

Główne cechy

• Dwukierunkowy pomiar energii
• Pomiary mocy True RMS
• Analiza energii dla 3P4W, 3P3W, 1P3W, 1P2W
• Pomiary prądu do 300 A z różnymi przekładnikami prądowymi (CT)
• Pomiary napięcia do 500 V
• Przekładnik prądowy typu zakładkowego do łatwego montażu
• Dokładność W lepsza niż 0.5% (PF=1)
• Całkowite zniekształcenie harmoniczne (THD)
• Obsługa protokołu Modbus TCP
• Obsługa 2 wyjść przekaźnikowych (Form A)
• Zgodność z IEC 61010-1 i EN 61010-1

Wprowadzenie

ICP DAS przedstawia najpotężniejsze, najbardziej opłacalne, zaawansowane inteligentne liczniki mocy serii PM-3133, które zapewniają dostęp do rzeczywistego zużycia energii elektrycznej dla pomiarów mocy trójfazowej. Dzięki wysokiej dokładności (<0.5%, PF=1), seria PM-3133 może być stosowana zarówno po stronie pierwotnej niskiego napięcia, jak i/lub po stronie wtórnej średniego/wysokiego napięcia, umożliwiając użytkownikom uzyskanie niezawodnych i dokładnych odczytów zużycia energii z monitorowanych urządzeń w czasie rzeczywistym podczas pracy. Te kompaktowe i opłacalne liczniki mocy są wyposażone w rewolucyjny przewodowy przekładnik prądowy typu zakładkowego (różne typy, obsługujące prąd wejściowy do 400 A). Działa w szerokim zakresie napięć wejściowych od 10 do 500 VAC, co pozwala na globalną kompatybilność. Dzięki 2 kanałom wyjść przekaźnikowych może być połączony z syrenami lub oświetleniem do przesyłania wiadomości alarmowych. Obsługuje również protokoły Modbus RTU, Modbus TCP lub CANopen, co ułatwia integrację.

Zastosowania

• Monitorowanie generatorów
• Systemy rozdziału energii elektrycznej
• Zarządzanie energią
• Analiza jakości mocy

Parametry techniczne:

Loops:	Three-phase
Input Current:	CTØ36 mm (0.3 A ~ 300 A)
Includes CTs:	3
Product Range:	Wired Meter
AC Power Measurement
AC Power Measurement: Wiring:	3P4W-3CT, 3P3W-2CT, 3P3W-3CT, 1P2W-1CT, 1P3W-2CT
AC Power Measurement: Loops:	Three-phase
AC Power Measurement: Input Voltage:	10 ~ 500 V
AC Power Measurement: Input Current:	CTØ36 mm (0.3 A ~ 300 A)
AC Power Measurement: Input Frequency:	50/60 Hz
AC Power Measurement: W Accuracy:	Better than 0.5% (PF=1)
AC Power Measurement: Power Parameter Measurement:	True RMS voltage (Vrms), True RMS current (Irms), Active Power (kW), Active Energy (kWh), Apparent Power (kVA), Apparent Energy (kVAh), Reactive Power (kVAR), Reactive Energy (kVARh), Power Factor (PF), Frequency
AC Power Measurement: Data Update Rate:	1 Second
CT
CT: Includes CTs:	3
CT: Type:	Clip
CT: Max. Current:	300 A
CT: Inside Diameter:	36 mm
CT: Leading Cable:	4 m
ETHERNET
Ethernet: Protocol:	Modbus TCP
Power
Power: Input Range:	+12 ~ 48 VDC or PoE
Power: Consumption:	2 W
Power: Alarm Output:	Form A (Normal Open) x 2; Relay Contact Voltage Range: 5 A @ 250 VAC (47 ~ 63 Hz), 5 A @ 30 VDC
Mechaniczny
Mechanical: Casing:	Plastic
Mechanical: Dimensions (mm):	33 x 127 x 100 (W x L x H)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-20 ~ +70 °C
Environment: Storage Temperature:	-25 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
