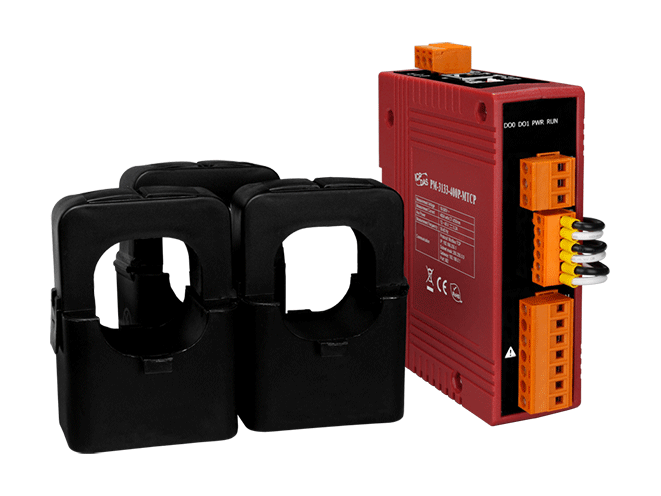

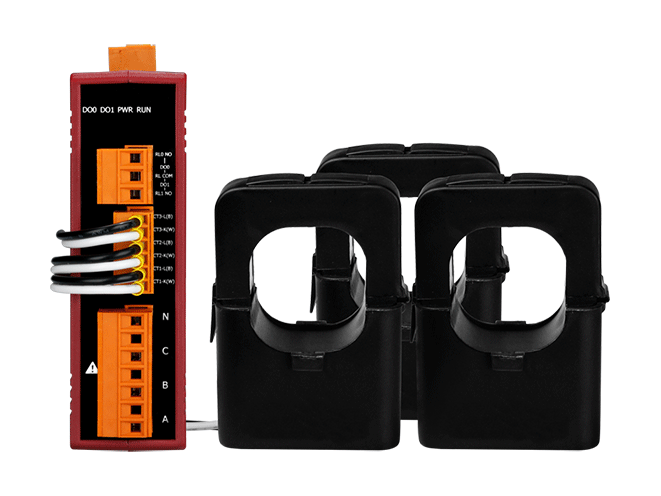

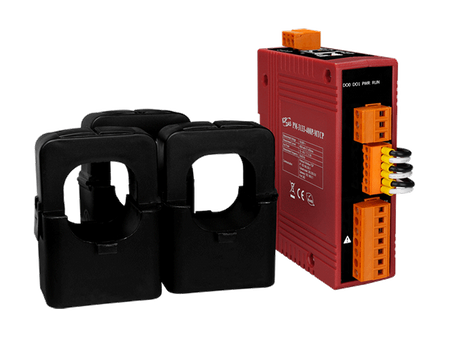

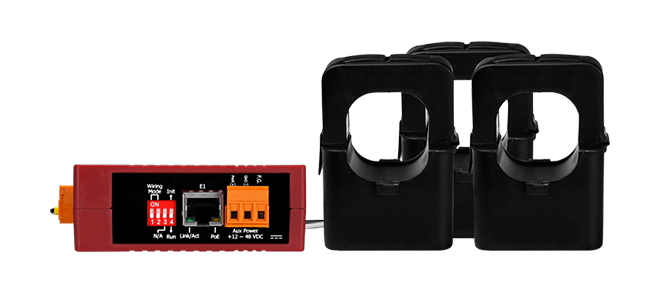

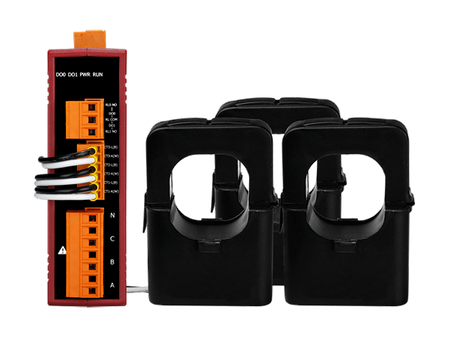

PM-3133-400P-MTCP

Modbus TCP, 3-fazowy miernik mocy; zawiera przekładniki prądowe 400A (średnica wewnętrzna 36 mm; przewód o długości 4 m) x 3 (RoHS)

Producent: ICP DAS

Kod produktu: PM-3133-400P-MTCP

Gwarancja: Gwarancja 24 miesiące

Loops:

Three-phase

Wybierz inną opcję

Input Current:

CTØ36 mm (0.3 A ~ 400 A).

CTØ36 mm (0.3 A ~ 400 A).
Wybór tej pozycji spowoduje konieczność dostosowania innych opcji.
CTØ36 mm (0.3 A ~ 300 A)
Wybór tej pozycji spowoduje konieczność dostosowania innych opcji.
CTØ24 mm (0.15 A ~ 200 A)
Wybór tej pozycji spowoduje konieczność dostosowania innych opcji.
CTØ16 mm (0.1 A ~ 100 A)
Wybór tej pozycji spowoduje konieczność dostosowania innych opcji.
CTØ10 mm (0.05 A ~ 60 A)
Wybór tej pozycji spowoduje konieczność dostosowania innych opcji.

Wybierz inną opcję

Includes CTs:

Wybierz inną opcję

Wysyłka:

Produkt niedostępny w sprzedaży detalicznej. Zarejestruj się, aby zobaczyć ceny hurtowe.

Broszura Pobierz

Główne cechy

• Dwukierunkowe pomiary energii
• Prawdziwe pomiary RMS
• Analiza energii dla 3P4W, 3P3W, 1P3W, 1P2W
• Pomiary prądu do 400 A z różnymi przekładnikami prądowymi (CT)
• Pomiary napięcia do 500 V
• Łatwa instalacja dzięki zaczepianym CT
• Dokładność W lepsza niż 0,5% (PF=1)
• Całkowite zniekształcenie harmoniczne (THD)
• Obsługa protokołu Modbus TCP
• Obsługa 2 wyjść przekaźnikowych (Typ A)
• Zgodność z IEC 61010-1 i EN 61010-1.

Wprowadzenie

ICP DAS wprowadza najbardziej zaawansowane i opłacalne inteligentne mierniki mocy z serii PM-3133, które umożliwiają dostęp do rzeczywistego zużycia energii elektrycznej dla pomiarów trójfazowych. Dzięki wysokiej dokładności (<0,5%, PF=1) seria PM-3133 może być stosowana zarówno po stronie pierwotnej niskiego napięcia, jak i po stronie wtórnej średniego/wysokiego napięcia, pozwalając użytkownikom na uzyskanie niezawodnych i dokładnych odczytów zużycia energii w czasie rzeczywistym podczas pracy monitorowanych urządzeń. Te kompaktowe i opłacalne mierniki mocy wyposażone są w rewolucyjne przewodowe przekładniki prądowe (różne typy, obsługujące prądy wejściowe do 400 A). Działają w szerokim zakresie napięć wejściowych 10 ~ 500 VAC, co umożliwia zgodność na całym świecie. Dzięki 2 kanałom wyjść przekaźnikowych, można je połączyć z syrenami lub oświetleniem dla alarmów. Obsługuje również protokoły Modbus RTU, Modbus TCP lub CANopen dla łatwej integracji.

Zastosowania

• Monitorowanie generatorów
• Systemy dystrybucji rozdzielnic
• Zarządzanie energią
• Analiza jakości energii

Parametry techniczne:

Loops:	Three-phase
Input Current:	CTØ36 mm (0.3 A ~ 400 A).
Includes CTs:	3
Product Range:	Wired Meter
AC Power Measurement
AC Power Measurement: Wiring:	3P4W-3CT, 3P3W-2CT, 3P3W-3CT, 1P2W-1CT, 1P3W-2CT
AC Power Measurement: Loops:	Three-phase
AC Power Measurement: Input Voltage:	10 ~ 500 V
AC Power Measurement: Input Current:	CTØ36 mm (0.3 A ~ 400 A).
AC Power Measurement: Input Frequency:	50/60 Hz
AC Power Measurement: W Accuracy:	Better than 0.5% (PF=1)
AC Power Measurement: Power Parameter Measurement:	True RMS voltage (Vrms), True RMS current (Irms), Active Power (kW), Active Energy (kWh), Apparent Power (kVA), Apparent Energy (kVAh), Reactive Power (kVAR), Reactive Energy (kVARh), Power Factor (PF), Frequency
AC Power Measurement: Data Update Rate:	1 Second
CT
CT: Includes CTs:	3
CT: Type:	Clip
CT: Max. Current:	400 A
CT: Inside Diameter:	36 mm
CT: Leading Cable:	4 m
ETHERNET
Ethernet: Protocol:	Modbus TCP
Power
Power: Input Range:	+12 ~ 48 VDC or PoE
Power: Consumption:	2 W
Power: Alarm Output:	Form A (Normal Open) x 2; Relay Contact Voltage Range: 5 A @ 250 VAC (47 ~ 63 Hz), 5 A @ 30 VDC
Mechaniczny
Mechanical: Casing:	Plastic
Mechanical: Dimensions (mm):	33 x 127 x 100 (W x L x H)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-20 ~ +70 °C
Environment: Storage Temperature:	-25 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
