Główne cechy
- Zdalne sterowanie przez Modbus RTU
- Może być kontrolowany przy użyciu SCADA, PAC lub PLC
- Może być zintegrowany w aplikacjach wielostanowiskowych, wieloosiowych
- Możliwość sterowania ruchem na 4 osiach
- Funkcja interpolacji liniowej na 2/3 osiach
- Funkcja interpolacji kołowej na 2 osiach
- Programowalna funkcja automatycznego pozycjonowania
- EzMove Utility do konfiguracji i programowania makr
- Funkcje testowania ruchu przez EzMove bez kompilacji
- API Library do szybkiego tworzenia aplikacji
- Łatwe okablowanie do aplikacji wielostanowiskowych
- Możliwość ustawienia jako zdalny lub samodzielny kontroler ruchu
- Obsługa szybkiego I/O FRnet: 128 DO i 128 DI
Wprowadzenie

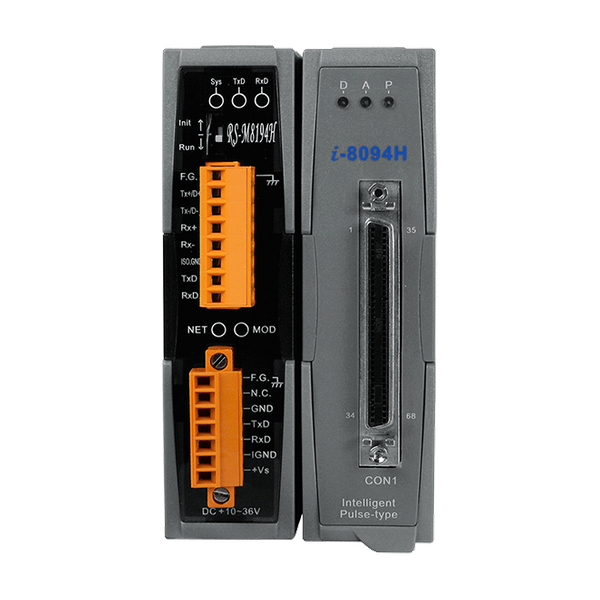

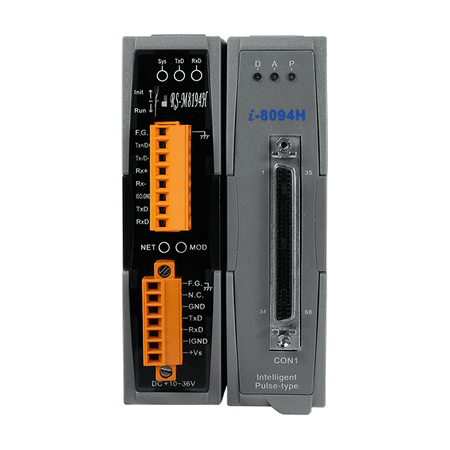

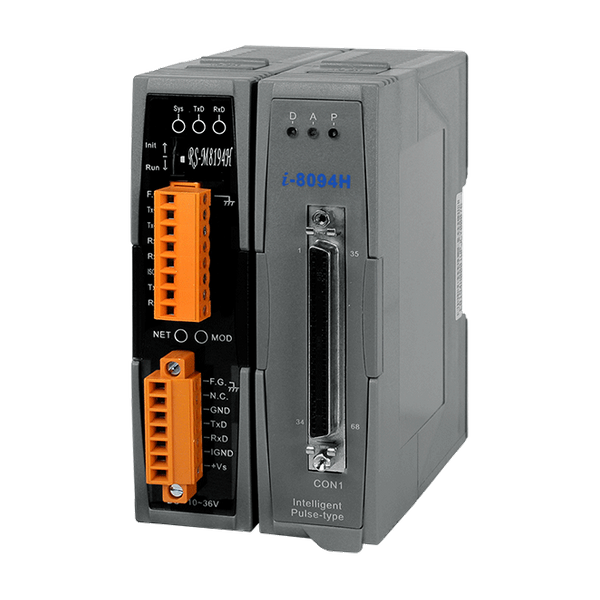

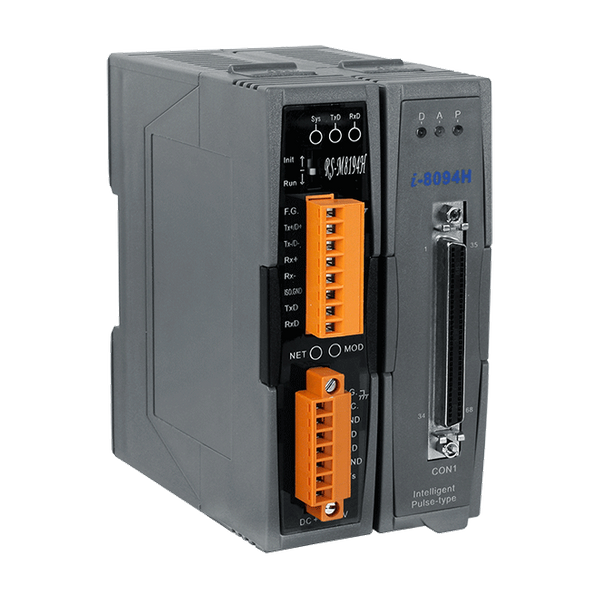

RS-M8194H to nowy produkt firmy ICP DAS, który może być używany do realizacji funkcji zdalnego sterowania za pośrednictwem komunikacji szeregowej i zawiera moduł I-8094H
(moduł sterowania silnikiem krokowym/servo typu impulsowego z wbudowanym procesorem) oraz interfejs komunikacji szeregowej. Inteligentny RS-M8194H oferuje użytkownikom możliwość opracowywania szerokiego wachlarza aplikacji zdalnego sterowania ruchem
i może być zintegrowany w każdym systemie zbudowanym w oparciu o protokół Modbus RTU (na przykład: PC, PAC lub PLC). ICP DAS dostarcza również narzędzie EzMove Utility oraz bibliotekę API, które mogą być używane do
konfigurowania RS-M8194H i szybkiego opracowywania dostosowanych aplikacji sterowania.
• EzMove Utility
EzMove to narzędzie konfiguracyjne opracowane przez ICPDAS dla kontrolera RS-M8194H. Jest przeznaczone do wykonywania zadań sterowania ruchem i testowania ruchu na urządzeniach bez potrzeby tworzenia dostosowanych aplikacji. Ponieważ narzędzie EzMove jest klientem Modbus, może być używane do tworzenia i edytowania programów makr (MP), które następnie mogą być ładowane do RS-M8194H. EzMove Utility pozwala również na wyświetlanie i obrazowanie pozycji/prędkości wszystkich czterech osi oraz wyświetlanie komunikatów Modbus RTU dla łatwego odniesienia.
• API Library
Biblioteka API RS-M8194H składa się z dziewięciu grup funkcji, które mogą być wykorzystywane do edytowania programów makr (MP) i wysyłania poleceń Modbus RTU niezbędnych do sterowania lub konfigurowania modułu I-8094H. Biblioteka umożliwia użytkownikom jednoczesne sterowanie dużą liczbą RS-M8194H z poziomu PC. Dostarczane są pliki DLL oraz biblioteki dla następujących środowisk programistycznych:
• Visual C++
• BCB 5.0, 6.0
• C#, VB.NET
• Visual Basic 6.0
• EzMove Utility
EzMove to narzędzie konfiguracyjne opracowane przez ICPDAS dla kontrolera RS-M8194H. Jest przeznaczone do wykonywania zadań sterowania ruchem i testowania ruchu na urządzeniach bez potrzeby tworzenia dostosowanych aplikacji. Ponieważ narzędzie EzMove jest klientem Modbus, może być używane do tworzenia i edytowania programów makr (MP), które następnie mogą być ładowane do RS-M8194H. EzMove Utility pozwala również na wyświetlanie i obrazowanie pozycji/prędkości wszystkich czterech osi oraz wyświetlanie komunikatów Modbus RTU dla łatwego odniesienia.
• API Library
Biblioteka API RS-M8194H składa się z dziewięciu grup funkcji, które mogą być wykorzystywane do edytowania programów makr (MP) i wysyłania poleceń Modbus RTU niezbędnych do sterowania lub konfigurowania modułu I-8094H. Biblioteka umożliwia użytkownikom jednoczesne sterowanie dużą liczbą RS-M8194H z poziomu PC. Dostarczane są pliki DLL oraz biblioteki dla następujących środowisk programistycznych:
• Visual C++
• BCB 5.0, 6.0
• C#, VB.NET
• Visual Basic 6.0
Zastosowania
- Stół X-Y-Z
- Maszyna do tłoczenia o stałym skoku
- Maszyna transferowa
- Spinner
- Ładowarka/Rozładowarka
Parametry techniczne:
| Product Range: | Remote Motion Control Unit |
Software | |
| Software: OS Support: | Windows 7/8/10 ,
32/64 bit |
| Software: Development: | Visual C++ lib/DLL ,
C#, VB.Net DLL ,
Visual Basic 6.0 ,
BCB 5.0, 6.0 ,
Macro Programming |
| Software: Utility: | EzMove Utility |
HARDWARE | |
| Hardware: Connector: | 68-pin SCSI-II |
Ogólne | |
| General: No. of Axes: | 4 |
| General: Motion Control Type: | IC Chip Based |
| General: Synchronous Action: | 10 activation factors and 14 actions |
| General: Speed Profile: | T/S-curve |
| General: Position Control Mode: | Incremental ,
and absolute mode |
| General: Command Type: | Pulse command |
| General: Auto-Home Search: | Yes |
| General: Input Signal Filter: | 2 ~ 16 ms, 8 stages |
Oś I/O | |
| Axis I/O: Servo Interface Output: | SVON |
| Axis I/O: Latch Input: | Yes |
| Axis I/O: Manual Pulse Generator: | Yes |
| Axis I/O: Mechanical Switch Input: | Home, Limit+/-, Near Home, Emergency |
| Axis I/O: Position Compare Output: | 10 KHz (X and Y only) |
| Axis I/O: Servo Interface Input: | INP, ALM |
Wejście enkodera | |
| Wejście enkodera: Tryb: | A/B Phase, Up/Down |
| Wejście enkodera: Tryb licznika pierścieniowego: | 32-bit |
| Wejście enkodera: Szybkość zliczania: | 4 MHz |
| Wejście enkodera: Szerokość licznika: | 32-bit |
Wyjście impulsowe | |
| Wyjście impulsowe: Tryb: | CW/CCW, PULSE/DIR |
| Wyjście impulsowe: Szerokość licznika: | 32-bit |
| Wyjście impulsowe: Szybkość: | 4 MPPS (Max.) |
Interpolacja | |
| Interpolation: Circular: | Any 2 axes (one group only) |
| Interpolation: Continuous: | Yes |
| Interpolation: Linear: | Any 2 to 3 axes (one group only) |
Wejście cyfrowe | |
| Wejście cyfrowe: Kanały: | Local: 1 DI ,
Możliwość rozbudowy: 128 DI |
| Wejście cyfrowe: Izolacja: | 2500 Vrms (with DN-8468) |
Wyjście cyfrowe | |
| Wyjście cyfrowe: Kanały: | Możliwość rozbudowy: 128 DO |
| Wyjście cyfrowe: Izolacja: | 2500 Vrms (with DN-8468) |
Porty COM | |
| Porty COM: Porty: | 1 x RS-232/422/485 |
| Porty COM: Szybkość transmisji: | 115200 bps Max. |
| COM Ports: Protocol: | Modbus RTU |
Power | |
| Power: Input Range: | +24V |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 65 x 121 x 99 (W x L x H) |
Środowisko | |
| Environment: Operating Temperature: | -20 ~ +75°C |
| Environment: Storage Temperature: | -30 ~ +85°C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
