Główne cechy
- Obsługa konwersji prędkości transmisji danych
- Obsługa konwersji protokołów Modbus RTU/ASCII
- Tryb surowych danych dla większości protokołów typu zapytanie-odpowiedź
- Wbudowany serwer WWW dla łatwej konfiguracji (HTTP)
- Funkcja pamięci podręcznej zapewnia szybszą odpowiedź
Wprowadzenie

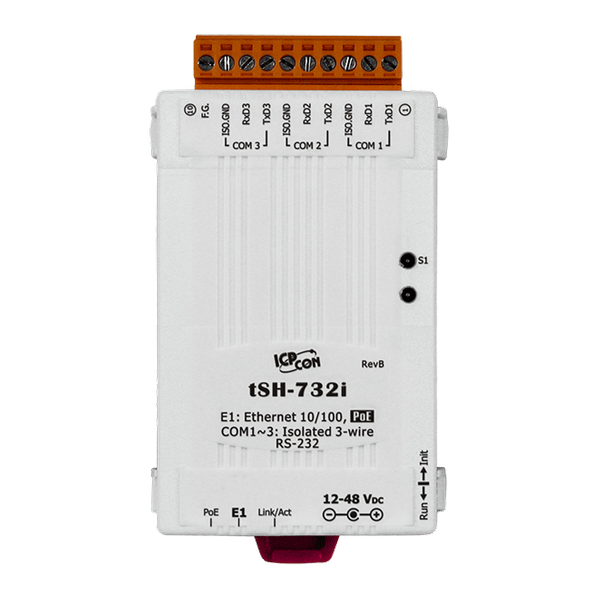

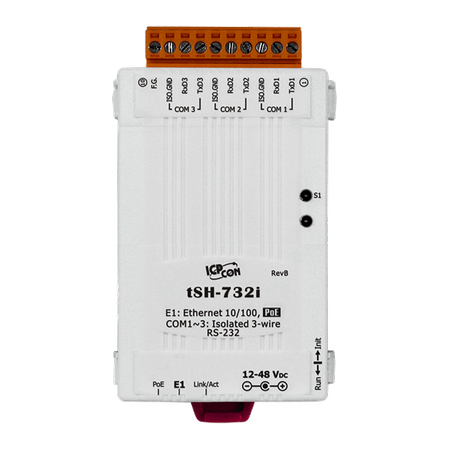

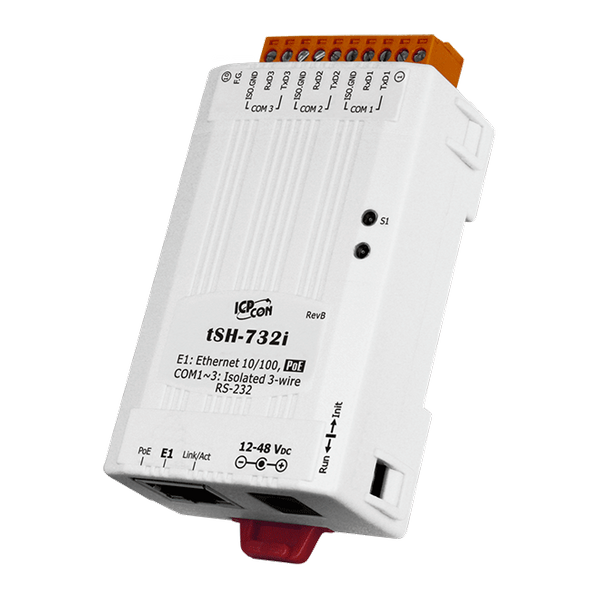

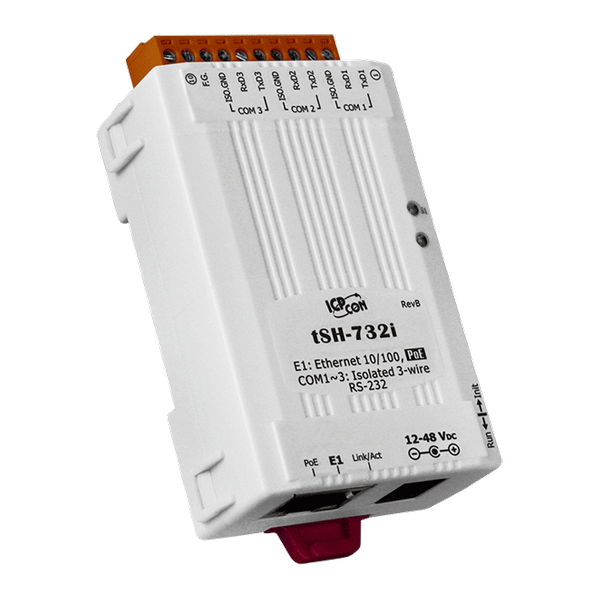

Moduł tSH-700 to urządzenie do współdzielenia portów szeregowych/konwersji, które oferuje szereg funkcji, w tym "Konwersja prędkości transmisji danych", "Konwersja Modbus RTU/ASCII", "Dwa sterowniki współdzielące jedno urządzenie podrzędne" oraz "Funkcja pamięci podręcznej".
Wbudowany serwer WWW zapewnia łatwy interfejs konfiguracji, nie są wymagane polecenia konsoli.
Konwersja prędkości transmisji danych:
Ta funkcja umożliwia komunikację pojedynczemu urządzeniu sterującemu z urządzeniami podrzędnymi, które używają różnych prędkości transmisji danych i formatów danych.
Konwersja Modbus RTU/ASCII:
Ta funkcja umożliwia komunikację pojedynczemu sterownikowi Modbus RTU/ASCII z urządzeniami podrzędnymi Modbus RTU/ASCII, które używają różnych protokołów, prędkości transmisji danych i formatów danych.
Dwa sterowniki współdzielące jedno urządzenie podrzędne (dotyczy tylko serii tSH-73x):
Ta funkcja pozwala dwóm urządzeniom sterującym podłączonym do różnych portów szeregowych współdzielić urządzenia podrzędne.
Wbudowana funkcja pamięci podręcznej zmniejsza obciążenie komunikacji szeregowej na porcie urządzenia podrzędnego poprzez eliminowanie zduplikowanych zapytań, gdy dwa urządzenia sterujące żądają tych samych informacji.
Wbudowany serwer WWW zapewnia łatwy interfejs konfiguracji, nie są wymagane polecenia konsoli.
Konwersja prędkości transmisji danych:
Ta funkcja umożliwia komunikację pojedynczemu urządzeniu sterującemu z urządzeniami podrzędnymi, które używają różnych prędkości transmisji danych i formatów danych.
Konwersja Modbus RTU/ASCII:
Ta funkcja umożliwia komunikację pojedynczemu sterownikowi Modbus RTU/ASCII z urządzeniami podrzędnymi Modbus RTU/ASCII, które używają różnych protokołów, prędkości transmisji danych i formatów danych.
Dwa sterowniki współdzielące jedno urządzenie podrzędne (dotyczy tylko serii tSH-73x):
Ta funkcja pozwala dwóm urządzeniom sterującym podłączonym do różnych portów szeregowych współdzielić urządzenia podrzędne.
Uwaga: Zaleca się ustawianie dużych wartości czasu oczekiwania i odstępów skanowania na dwóch sterownikach, ponieważ port urządzenia podrzędnego jest teraz podwójnie obciążony.
Funkcja pamięci podręcznej:Wbudowana funkcja pamięci podręcznej zmniejsza obciążenie komunikacji szeregowej na porcie urządzenia podrzędnego poprzez eliminowanie zduplikowanych zapytań, gdy dwa urządzenia sterujące żądają tych samych informacji.
Zastosowania
Automatyka przemysłowa, budynkowa oraz domowa, zdalna diagnostyka i zarządzanie, monitorowanie solarne
Parametry techniczne:
| Product Range: | Converter |
Moduł CPU | |
| CPU Module: CPU: | 32-bit ARM |
ETHERNET | |
| Ethernet: Porty: | 10/100 Base-TX, 8-pin RJ-45 x 1 (Auto-negotiating, Auto-MDI/MDIX, LED indicator) ,
PoE (IEEE 802.3af, klasa 1) |
Porty COM | |
| Porty COM: Porty: | 2 x 3-wire RS-232 (1000VDC Power Isolation) |
| Porty COM: Szybkość transmisji: | 115200 bps Max. |
| COM Ports: Parity: | None, Odd, Even, Mark, Space |
| COM Ports: Data Bit: | 5, 6, 7, 8 |
| COM Ports: Stop Bit: | 1, 2 |
Power | |
| Power: Consumption: | 0.07 A @ 24 VDC |
Mechaniczny | |
| Mechanical: Casing: | Plastic |
| Mechanical: Dimensions (mm): | 52 mm x 27 mm x 95 mm (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
Jeśli potrzebujesz dodatkowych informacji zadzwoń do nas (22 831 10 42) lub napisz wiadomość.
