Name: PM-3133-RCT4000P
Brand: ICP DAS

Broszura Pobierz

Główne cechy

• Dwukierunkowe pomiary energii
• Pomiar mocy True RMS
• Analiza energii dla 3P4W, 3P3W, 1P3W, 1P2W
• Pomiar prądu do 4000 A
• Pomiar napięcia do 500 V

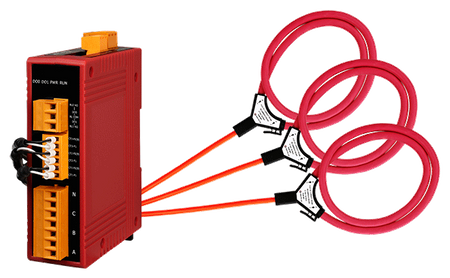

• Rogowski Coil Soft CT dla łatwej instalacji
• Dokładność W lepsza niż 2% (PF=1, prąd wejściowy >50A)
• Całkowite zniekształcenie harmoniczne (THD)
• Obsługuje protokół Modbus RTU
• Obsługuje 2 wyjścia przekaźnikowe (Form A)
• Zgodność z normami IEC 61010-1 i EN 61010-1
• Wiele formatów danych

Wprowadzenie

ICP DAS oferuje najbardziej zaawansowane, efektywne kosztowo inteligentne liczniki energii PM-3133-RCT, które umożliwiają dostęp do rzeczywistego zużycia energii elektrycznej dla pomiarów trójfazowych. Dzięki wysokiej dokładności (<2%, PF=1; Prąd wejściowy >50A), seria ta może być używana zarówno na pierwotnym niskonapięciowym, jak i wtórnym średnio/wysokowoltażowym poziomie, co pozwala użytkownikom uzyskać niezawodne i dokładne odczyty zużycia energii w czasie rzeczywistym. Te kompaktowe i efektywne kosztowo urządzenia monitorujące energię, wyposażone w przekładnik prądowy Rogowskiego "ropestyle", oferują łatwą instalację dzięki dużemu rozmiarowi okienka (55 ~ 185 mm) i elastyczności mechanicznej w ciasnych przestrzeniach. Obsługują szeroki zakres napięć wejściowych 10 ~ 500 VAC, co umożliwia uniwersalną kompatybilność. Dzięki dwukanałowym wyjściom przekaźnikowym mogą być połączone z syrenami lub oświetleniem w celu przesyłania wiadomości alarmowych. Urządzenie obsługuje protokoły Modbus RTU, Modbus TCP lub CANopen dla łatwej integracji.

Zastosowania

• Monitorowanie generatorów
• Systemy rozdzielcze aparatury łączeniowej
• Zarządzanie energią
• Analiza jakości energii

Parametry techniczne:

Product Range:	Wired Meter
AC Power Measurement
AC Power Measurement: Wiring:	3P4W-3CT, 3P3W-2CT, 3P3W-3CT, 1P2W-1CT, 1P3W-2CT
AC Power Measurement: Loops:	Three-phase
AC Power Measurement: Input Voltage:	10 ~ 500 V
AC Power Measurement: Input Current:	CTØ185 mm (5 A ~ 4000 A)
AC Power Measurement: Input Frequency:	50/60 Hz
AC Power Measurement: W Accuracy:	Better than 2% (PF=1)
AC Power Measurement: Power Parameter Measurement:	True RMS voltage (Vrms), True RMS current (Irms), Active Power (kW), Active Energy (kWh), Apparent , Power (kVA), Apparent Energy (kVAh), Reactive Power (kVAR), Reactive Energy (kVARh), Power Factor (PF), Frequency
AC Power Measurement: Data Update Rate:	1 Second
CT
CT: Includes CTs:	3
CT: Type:	Rogowski
CT: Max. Current:	4000 A
CT: Inside Diameter:	185 mm
CT: Leading Cable:	4 m
Porty COM
Porty COM: Porty:	1 x RS-485
Porty COM: Szybkość transmisji:	9600, 19200 (default), 38400, 115200; DIP Switch Selectable
COM Ports: Data Format:	N,8,1 (default); N,8,2; E,8,1; E,8,2; O,8,1; O,8,2
COM Ports: Protocol:	Modbus RTU
COM Ports: Isolation:	3000 VDC
Power
Power: Input Range:	+12 ~ 48 VDC
Power: Consumption:	2 W
Power: Alarm Output:	Form A (Normal Open) x 2; Relay Contact Voltage Range: 5 A @ 250 VAC (47 ~ 63 Hz), 5 A @ 30 VDC
Mechaniczny
Mechanical: Casing:	Plastic
Mechanical: Dimensions (mm):	33 x 127 x 100 (W x L x H)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-20 ~ +70 °C
Environment: Storage Temperature:	-25 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
