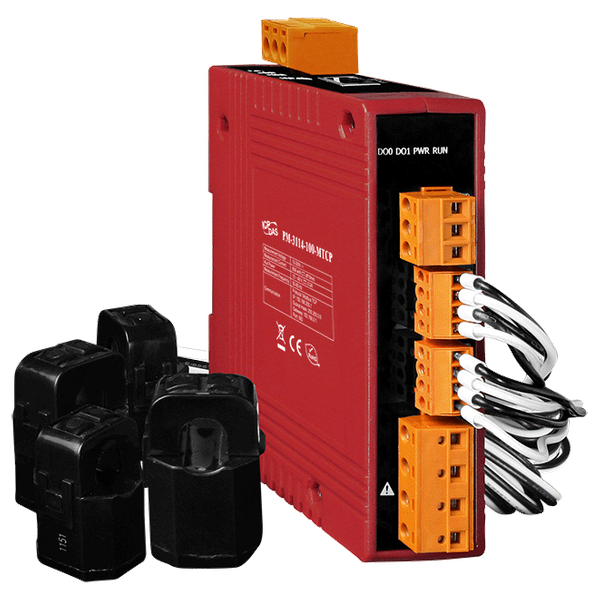

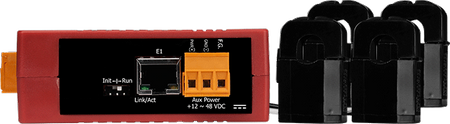

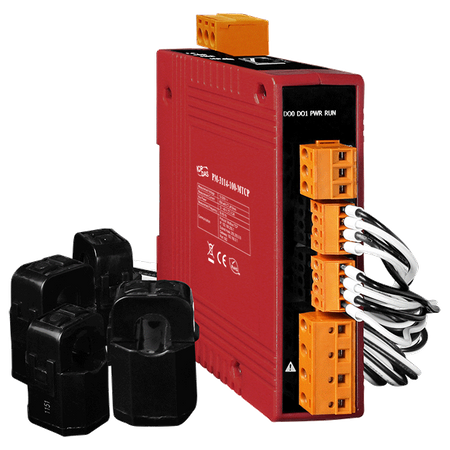

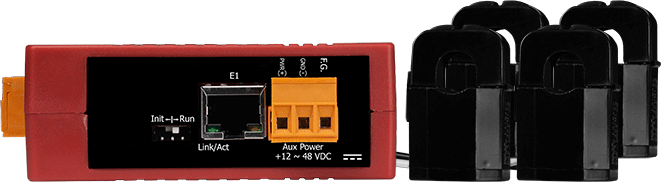

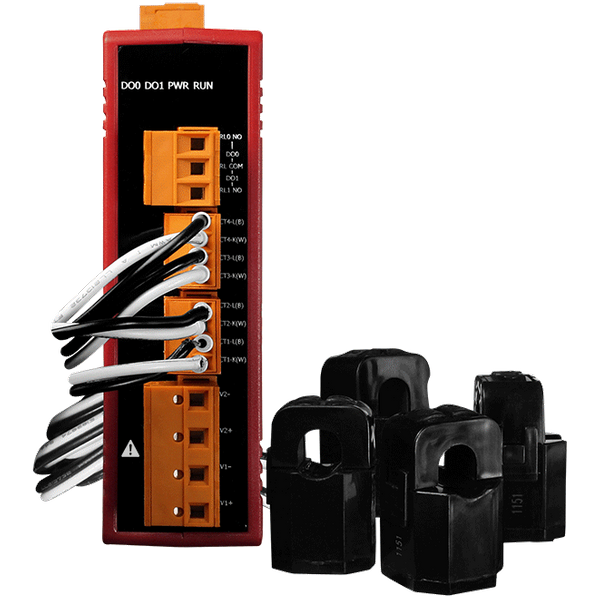

PM-3114-100-MTCP

Modbus TCP, jednofazowy licznik energii (4 obwody); zawiera przekładnik prądowy 60A (średnica wewnętrzna 10 mm; przewód 1,8 m) x 4 (RoHS)

Producent: ICP DAS

Kod produktu: PM-3114-100-MTCP

Gwarancja: Gwarancja 24 miesiące

Loops:

Single-phase

Wybierz inną opcję

Input Current:

CTØ10 mm (0.05 A ~ 60 A)

CTØ36 mm (0.3 A ~ 400 A).
Wybór tej pozycji spowoduje konieczność dostosowania innych opcji.
CTØ36 mm (0.3 A ~ 300 A)
Wybór tej pozycji spowoduje konieczność dostosowania innych opcji.
CTØ24 mm (0.15 A ~ 200 A)
Wybór tej pozycji spowoduje konieczność dostosowania innych opcji.
CTØ16 mm (0.1 A ~ 100 A)
Wybór tej pozycji spowoduje konieczność dostosowania innych opcji.
CTØ10 mm (0.05 A ~ 60 A)
Wybór tej pozycji spowoduje konieczność dostosowania innych opcji.

Wybierz inną opcję

Includes CTs:

Wybierz inną opcję

Wysyłka:

Produkt niedostępny w sprzedaży detalicznej. Zarejestruj się, aby zobaczyć ceny hurtowe.

Broszura Pobierz

Główne cechy

• Pomiary mocy True RMS
• Analiza energii dla 1P2W, 1P4W
• Pomiary prądu do 60 A z różnymi przekładnikami CT
• Pomiary napięcia do 300 V
• Przekładniki CT typu clip-on ułatwiające instalację
• Dokładność pomiaru mocy lepsza niż 0.5% (PF=1)
• Obsługuje protokół Modbus TCP
• Obsługuje dwa wyjścia przekaźnikowe (Form A)
• Zgodność z normami IEC 61010-1 i EN 61010-1

Wprowadzenie

ICP DAS przedstawia najnowocześniejsze, ekonomiczne i zaawansowane inteligentne liczniki energii serii PM-3000, które zapewniają dostęp do rzeczywistego zużycia energii elektrycznej dla pomiarów mocy jednofazowej. Dzięki wysokiej dokładności (mniejsza niż 0.5%, PF=1), seria PM-3000 może być stosowana zarówno po stronie pierwotnej niskiego napięcia, jak i po stronie wtórnej średniego/wysokiego napięcia, co umożliwia użytkownikom uzyskanie niezawodnych i dokładnych odczytów zużycia energii z monitorowanych urządzeń w czasie rzeczywistym podczas pracy. Te kompaktowe i ekonomiczne liczniki energii wyposażone są w rewolucyjne przewodowe przekładniki CT (różne typy, obsługa prądu wejściowego do 200 A). Działają w szerokim zakresie napięć wejściowych od 10 do 300 VAC, co pozwala na zgodność z normami na całym świecie. Dzięki dwóm wyjściom przekaźnikowym, mogą być połączone z syrenami lub oświetleniem w celu wyświetlania alarmów. Obsługują również protokoły Modbus RTU, Modbus TCP lub CANopen, co ułatwia integrację.

Zastosowania

• Monitorowanie generatorów
• Systemy rozdzielcze wyłączników
• Zarządzanie energią
• Analiza jakości energii

Parametry techniczne:

Loops:	Single-phase
Input Current:	CTØ10 mm (0.05 A ~ 60 A)
Includes CTs:	4
Product Range:	Wired Meter
AC Power Measurement
AC Power Measurement: Wiring:	1P4W-4CT
AC Power Measurement: Loops:	Single-phase
AC Power Measurement: Input Voltage:	10 ~ 300 V
AC Power Measurement: Input Current:	CTØ10 mm (0.05 A ~ 60 A)
AC Power Measurement: Input Frequency:	50/60 Hz
AC Power Measurement: W Accuracy:	Better than 0.5% (PF=1)
AC Power Measurement: Power Parameter Measurement:	True RMS voltage (Vrms), True RMS current (Irms), Active Power (kW), Active Energy (kWh), Apparent Power (kVA), Apparent Energy (kVAh), Reactive Power (kVAR), Reactive Energy (kVARh), Power Factor (PF), Frequency
AC Power Measurement: Data Update Rate:	1 Second
CT
CT: Includes CTs:	4
CT: Type:	Clip
CT: Max. Current:	60 A
CT: Inside Diameter:	10 mm
CT: Leading Cable:	1.8 m
ETHERNET
Ethernet: Protocol:	Modbus TCP
Power
Power: Input Range:	+12 ~ 48 VDC
Power: Consumption:	2 W
Power: Alarm Output:	Form A (Normal Open) x 2; Relay Contact Voltage Range: 5 A @ 250 VAC (47 ~ 63 Hz), 5 A @ 30 VDC
Mechaniczny
Mechanical: Casing:	Plastic
Mechanical: Dimensions (mm):	33 x 127 x 100 (W x L x H)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-20 ~ +70 °C
Environment: Storage Temperature:	-25 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
