Główne cechy
- Odległość między stacjami do 100 m (100BASE-TX)
- Wspiera połączenie łańcuchowe i gwiazdowe
- Zweryfikowane narzędzie do testowania zgodności EtherCAT
- Ochrona ESD 4 kV na każdym porcie
Wprowadzenie

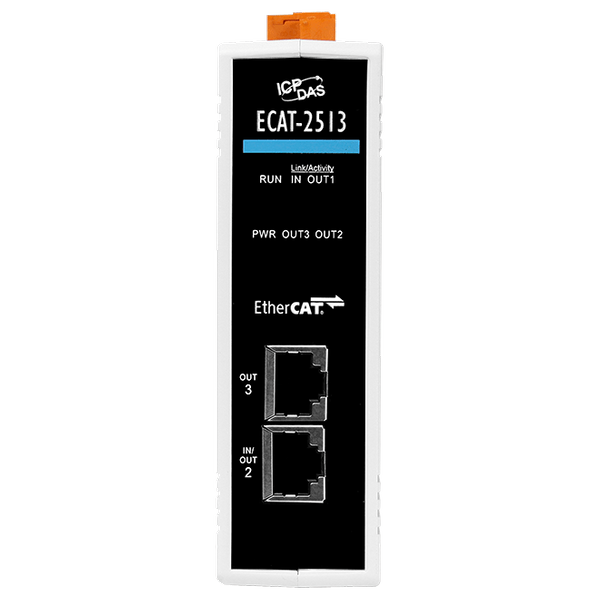

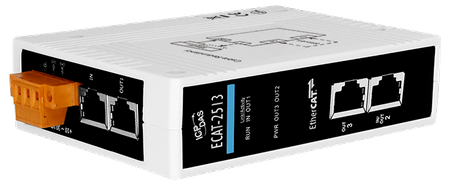

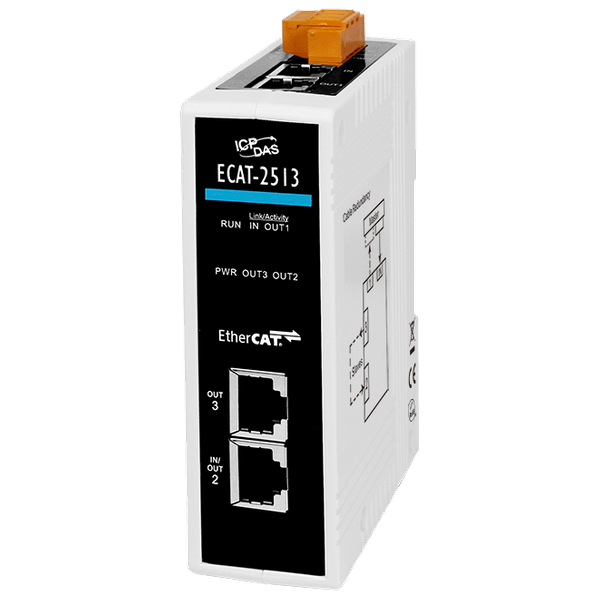

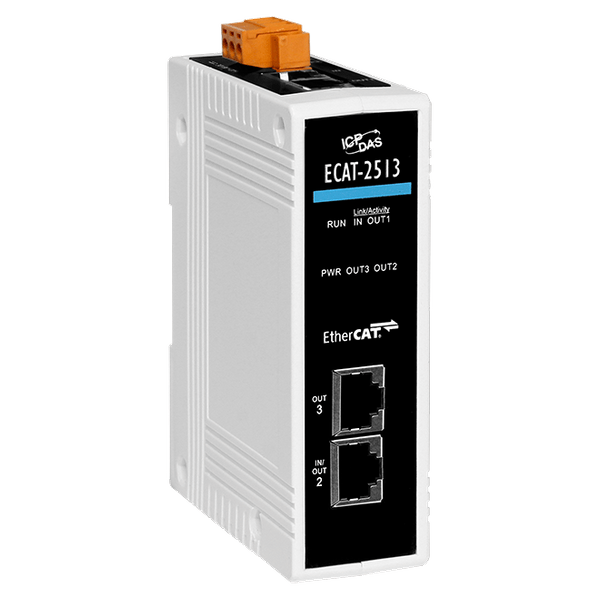

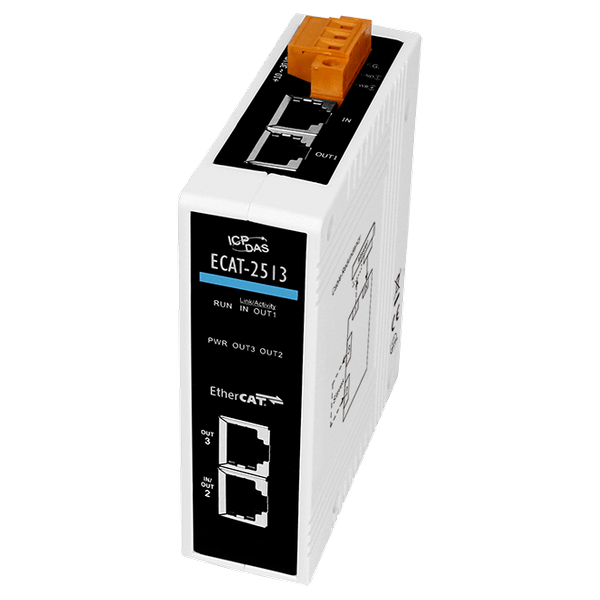

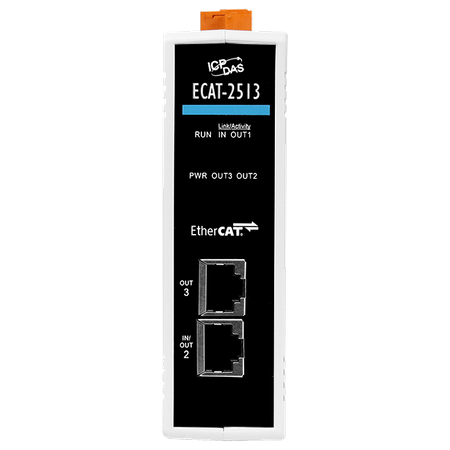

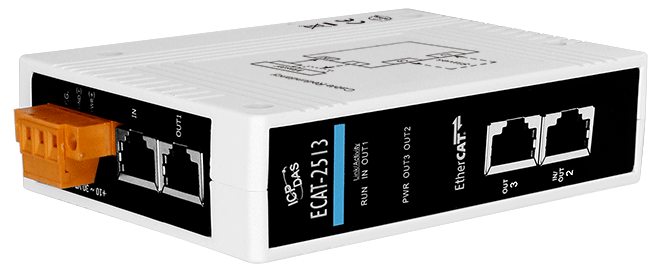

ECAT-2513 to 1-do-3 portowe urządzenie EtherCAT typu junction slave. Został zaprojektowany w celu umożliwienia bardziej elastycznego i łatwego utrzymania wdrożenia okablowania przez łańcuch daisy i rozgałęzienia.
Zastosowania
Korzysć 1: Przetłumacz Łańcuch Daisy na Topologię Rozgałęzioną
Urządzenia EtherCAT typu junction slave mogą wdrożyć okablowanie w topologii rozgałęzionej. Okablowanie w topologii rozgałęzionej jest łatwiejsze niż w topologii łańcucha daisy.
Korzysć 2: Poprawa Efektywności Debugowania
W przypadku topologii łańcucha daisy, jeśli urządzenie slave nie działa lub kabel jest odłączony, wszystkie urządzenia slave w tej samej sieci nie będą mogły komunikować się z kontrolerem głównym.
Dzięki urządzeniom EtherCAT typu junction slave, wszystkie urządzenia slave mogą być okablowane jako oddzielne sekcje. Jeśli jedno urządzenie slave ulegnie awarii, tylko urządzenia slave w tej samej sekcji zostaną dotknięte. Dzięki modułowi EtherCAT typu junction slave, urządzenia slave w innych sekcjach nadal mogą komunikować się z kontrolerem głównym. Debugowanie można przeprowadzić oddzielnie, co poprawia efektywność debugowania.
Redundancja Kabli
Redundancja kabli to topologia pierścienia. Gdy kabel komunikacyjny z jednej strony zostanie odłączony, komunikacja może być kontynuowana przez kabel z drugiej strony, aby zapewnić stabilne działanie systemu sterowania. Struktura wygląda następująco.
Product Range: | Junction and Converter |
EtherCAT | |

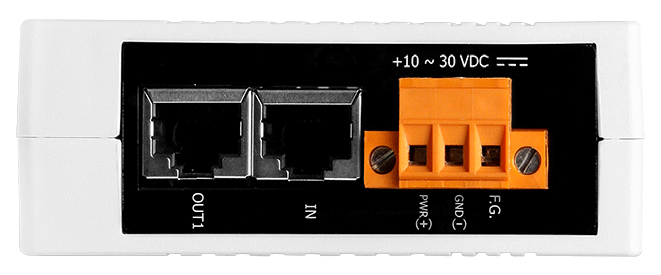

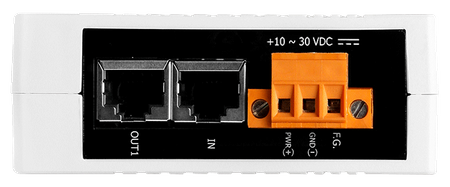

EtherCAT: Ports: | 4 x RJ-45 (1 IN; 3-OUT) |
EtherCAT: No. of Nodes: | 2 |
EtherCAT: Distance Between Stations: | Max. 100 m (100BASE-TX) |
Power | |
Power: Reverse Polarity Protection: | Yes |
Power: Input Range: | +10 ~ +30 VDC |
Power: Consumption: | 0.06 A @ 24 VDC |
Mechaniczny | |
Mechanical: Casing: | Plastic |
Mechanical: Dimensions (mm): | 33 x 127 x 90 (W x L x H) |
Mechanical: Installation: | DIN-Rail |
Środowisko | |
Environment: Operating Temperature: | -25 ~ +75 °C |
Environment: Storage Temperature: | -30 ~ +80 °C |
Environment: Humidity: | 10 ~ 90% RH, non-condensing |
Status: | Available |
