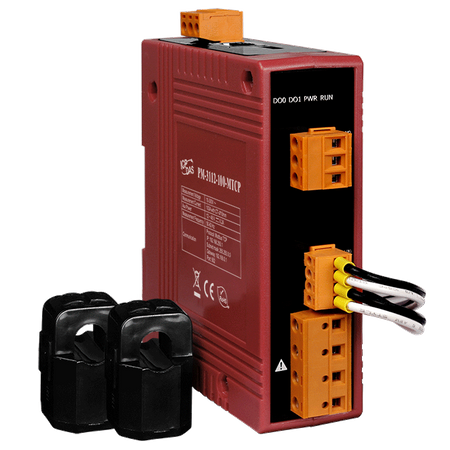

PM-3112-100-MTCP

Modbus TCP, 2 obwody, jednokanałowy miernik mocy; zawiera przetwornik prądu 60A (średnica wewnętrzna 10 mm; przewód 1,8 m) x 2 (RoHS)

Producent: ICP DAS

Kod produktu: PM-3112-100-MTCP

Gwarancja: Gwarancja 24 miesiące

Loops:

Single-phase

Wybierz inną opcję

Input Current:

CTØ10 mm (0.05 A ~ 60 A)

CTØ36 mm (0.3 A ~ 400 A).
Wybór tej pozycji spowoduje konieczność dostosowania innych opcji.
CTØ36 mm (0.3 A ~ 300 A)
Wybór tej pozycji spowoduje konieczność dostosowania innych opcji.
CTØ24 mm (0.15 A ~ 200 A)
Wybór tej pozycji spowoduje konieczność dostosowania innych opcji.
CTØ16 mm (0.1 A ~ 100 A)
Wybór tej pozycji spowoduje konieczność dostosowania innych opcji.
CTØ10 mm (0.05 A ~ 60 A)
Wybór tej pozycji spowoduje konieczność dostosowania innych opcji.

Wybierz inną opcję

Includes CTs:

Wybierz inną opcję

Wysyłka:

Produkt niedostępny w sprzedaży detalicznej. Zarejestruj się, aby zobaczyć ceny hurtowe.

Broszura Pobierz

Główne cechy

• Rzeczywiste pomiary mocy RMS
• Analiza energii dla 1P2W, 1P4W
• Pomiar prądu do 60 A
• Pomiar napięcia do 300 V
• Zaciskowe CT dla łatwego montażu
• Dokładność W lepsza niż 0.5% (PF=1)
• Obsługa protokołu Modbus TCP
• 2 wyjścia przekaźnikowe (Typ A)
• Zgodność z IEC 61010-1 i EN 61010-1

Wprowadzenie

ICP DAS prezentuje najpotężniejsze, najbardziej opłacalne i zaawansowane inteligentne liczniki energii z serii PM-3000, które umożliwiają dostęp do rzeczywistego zużycia energii elektrycznej dla pomiaru mocy jednofazowej. Dzięki wysokiej dokładności (< 0,5%, PF=1), seria PM-3000 może być stosowana zarówno po stronie pierwotnej niskiego napięcia, jak i/lub po stronie wtórnej średniego/wysokiego napięcia, umożliwiając użytkownikom uzyskanie niezawodnych i dokładnych odczytów zużycia energii z monitorowanych urządzeń w czasie rzeczywistym podczas pracy. Te niewielkie i opłacalne liczniki energii są wyposażone w rewolucyjne przewodowe zaciskowe CT (różne typy, obsługujące prąd wejściowy do 200 A). Działają w szerokim zakresie napięć wejściowych 10 ~ 300 VAC, co zapewnia globalną kompatybilność. Dzięki 2 kanałom wyjść przekaźnikowych mogą być połączone z syrenami lub oświetleniem do przesyłania alarmów. Obsługuje również protokoły Modbus RTU, Modbus TCP i CANopen dla łatwej integracji.

Zastosowania

• Monitorowanie generatora
• Systemy dystrybucji rozdzielnic
• Zarządzanie energią
• Analiza jakości energii

Parametry techniczne:

Loops:	Single-phase
Input Current:	CTØ10 mm (0.05 A ~ 60 A)
Includes CTs:	2
Product Range:	Wired Meter
AC Power Measurement
AC Power Measurement: Wiring:	1P2W-2CT
AC Power Measurement: Loops:	Single-phase
AC Power Measurement: Input Voltage:	10 ~ 300 V
AC Power Measurement: Input Current:	CTØ10 mm (0.05 A ~ 60 A)
AC Power Measurement: Input Frequency:	50/60 Hz
AC Power Measurement: W Accuracy:	Better than 0.5% (PF=1)
AC Power Measurement: Power Parameter Measurement:	True RMS voltage (Vrms), True RMS current (Irms), Active Power (kW), Active Energy (kWh), Apparent Power (kVA), Apparent Energy (kVAh), Reactive Power (kVAR), Reactive Energy (kVARh), Power Factor (PF), Frequency
AC Power Measurement: Data Update Rate:	1 Second
CT
CT: Includes CTs:	2
CT: Type:	Clip
CT: Max. Current:	60 A
CT: Inside Diameter:	10 mm
CT: Leading Cable:	1.8 m
ETHERNET
Ethernet: Protocol:	Modbus TCP
Power
Power: Input Range:	+12 ~ 48 VDC
Power: Consumption:	2 W
Power: Alarm Output:	Form A (Normal Open) x 2; Relay Contact Voltage Range: 5 A @ 250 VAC (47 ~ 63 Hz), 5 A @ 30 VDC
Mechaniczny
Mechanical: Casing:	Plastic
Mechanical: Dimensions (mm):	33 x 127 x 100 (W x L x H)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-20 ~ +70 °C
Environment: Storage Temperature:	-25 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
