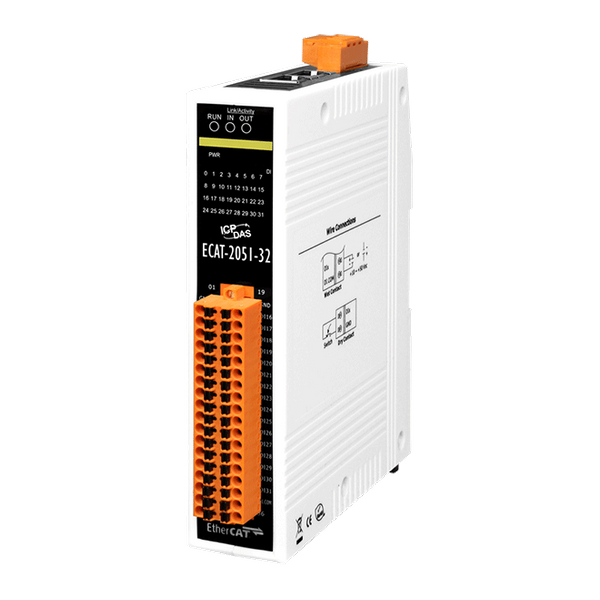

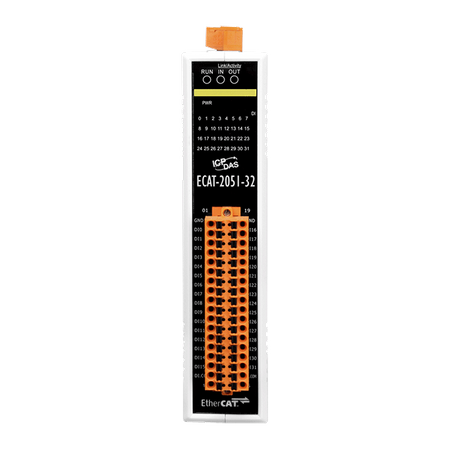

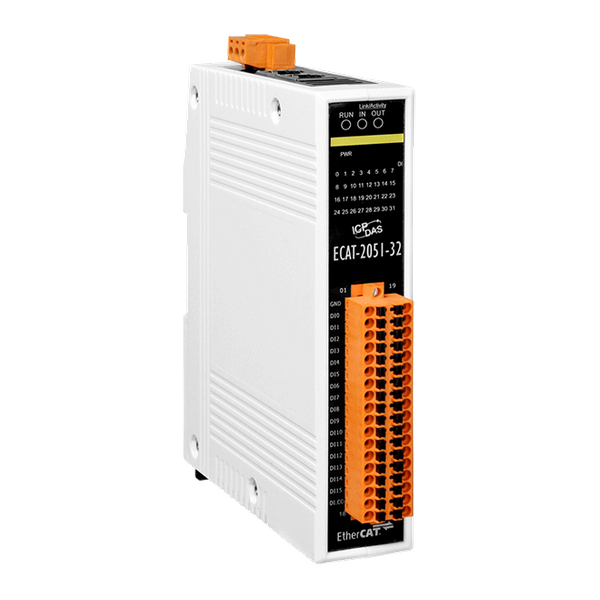

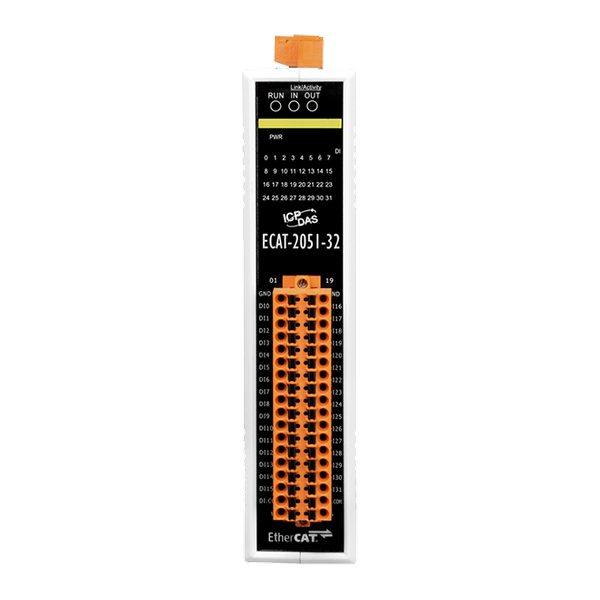

Name: ECAT-2051-32
Brand: ICP DAS

Broszura Pobierz

Główne cechy

• Przetwarzanie w locie: EtherCAT
• Potężny MCU obsługujący efektywny ruch sieciowy
• 2 x interfejs RJ-45
• Odległość między stacjami do 100 metrów (100BASE-TX)
• Obsługa połączenia łańcuchowego
• Zgodność z narzędziem testowym EtherCAT
• Odczepiany blok złącz
• Wskaźniki LED dla statusu I/O
• Wbudowane 32 wejścia cyfrowe
• Zgodność z RoHS
• Ochrona ESD 4 KV dla każdego kanału

Wprowadzenie

Moduł ECAT-2000 jest wyposażony w protokół EtherCAT i instalowany za pomocą połączenia łańcuchowego, co umożliwia elastyczność w instalacji urządzeń oraz zmniejsza koszty infrastruktury i operacji. Wszystkie moduły można skonfigurować jako topologie sieci gwiazdy, linii lub pierścienia. Izolowane wejścia i wyjścia chronią ECAT-2000 przed szkodliwymi zakłóceniami i czynnikami środowiskowymi. ECAT-2051-32 posiada wbudowane izolowane 32 wejścia cyfrowe. Użytkownicy mogą uzyskać status wejść nie tylko za pomocą danych procesowych, ale także z wskaźników LED. Moduł przeszedł testy zgodności i został zweryfikowany, dlatego dowolny Master EtherCAT lub konfigurator może go łatwo obsługiwać i wdrażać w różnych aplikacjach.

Zastosowania

• Narzędzia półprzewodnikowe
• Formowanie metali
• Pakowanie
• Wtryskiwanie
• Systemy montażowe
• Maszyny drukarskie
• Robotyka

Parametry techniczne:

Product Range:	EtherCAT
Ochrona EMS
EMS Protection: EFT (IEC 61000-4-4):	Signal: ±1 kV Class A; Power: ±1 kV Class A
EMS Protection: ESD (IEC 61000-4-2):	± 4 kV Contact for Each Channel
EMS Protection: Surge (IEC 61000-4-5):	± 1 kV Class A
Wejście cyfrowe
Wejście cyfrowe: Kanały:	32
Wejście cyfrowe: Typ:	Dry+Wet Contact
Wejście cyfrowe: Sink/Source (NPN/PNP):	Sink/Source
Wejście cyfrowe: ON Poziom napięcia:	Dry: Close to GND , Wet: +10 V ~ +50 V
Wejście cyfrowe: OFF Poziom napięcia:	Dry: Open , Wet: +4 V Max.
Wejście cyfrowe: Izolacja:	3750 VDC
EtherCAT

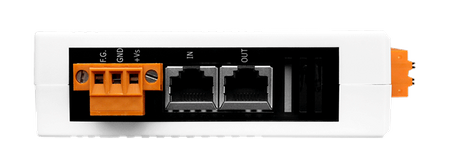

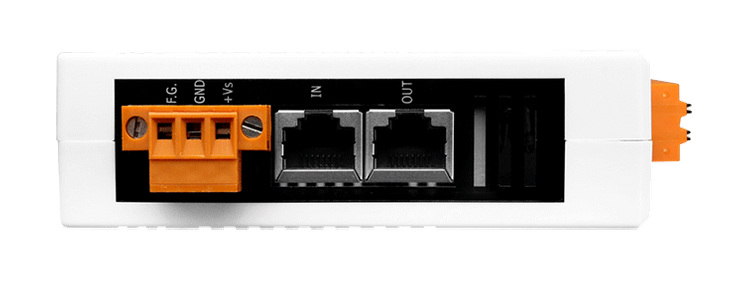

EtherCAT: Ports:	2 x RJ-45
EtherCAT: Distance Between Stations:	100 m Max. (100Base-TX)
EtherCAT: Data Transfer Medium:	Ethernet/EtherCAT cable (Min. CAT5), shielded
EtherCAT: Cycle Time:	1 ms
EtherCAT: Distributed Clocks:	Yes
Power
Power: Input Range:	+10 VDC ~ +30 VDC
Power: Consumption:	4 W Max.
Mechaniczny
Mechanical: Casing:	Plastic
Mechanical: Dimensions (mm):	31 x 157 x 126 (W x L x H)
Mechanical: Installation:	DIN-Rail
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
