Główne cechy
- Niezależne sterowanie ruchem w 2 osiach
- Wsparcie dla funkcji ręcznego koła i jog
- Funkcja interpolacji liniowej i kołowej w 2 osiach
- Funkcja interpolacji ciągłej
- Programowalna akceleracja i dekceleracja krzywej T/S
- Maksymalna częstotliwość impulsów na wyjściu: 4 MHz dla każdej osi
- Rodzaje wyjść impulsów: CW/CCW lub PULSE/DIR
- 32-bitowy licznik enkodera dla każdej osi
- Rodzaje wejść impulsowych enkodera: A/B faza lub Up/Down
- Programowalne automatyczne homowanie dla każdej osi
- Programowalne ograniczenia programowe
- Rozszerzalne zdalne I/O: 128 DI & 128 DO poprzez dwukanałowy interfejs FRnet
Wprowadzenie

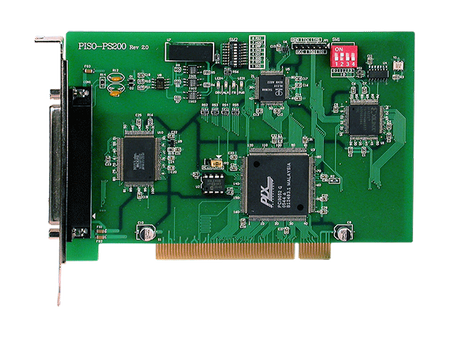

PISO-PS200 to karta sterowania serwomotorem typu krokowego/impulsowego z 2 osiami, która może być używana w dowolnym komputerze IPC z magistralą PCI 5 V i nadaje się do ogólnych zastosowań w kontroli ruchu. Karta ta jest wyposażona w jedno urządzenie FRnet Master, które umożliwia łatwe rozszerzenie szybkiego zdalnego I/O komputera IPC. Dwukanałowy interfejs FRnet umożliwia maksymalnie 128 kanałów DI i 128 kanałów DO, które są automatycznie skanowane w okresie 2,88 ms. Oprócz szerokiego zakresu prędkości, ten inteligentny kontroler ruchu posiada również szereg wbudowanych funkcji kontroli ruchu, takich jak 2-osiowa interpolacja liniowa, 2-osiowa interpolacja kołowa, przyspieszenie/zwolnienie krzywej T/S, liczne działania synchroniczne, automatyczne homowanie i inne.
Główną zaletą jest to, że większość funkcji sterowania ruchem PISO-PS200 jest realizowana przez wysokowydajny procesor ruchu ASIC z niewielkim obciążeniem procesora. Stan ruchu, I/O FRnet oraz inne karty I/O w komputerze IPC mogą być monitorowane podczas prowadzenia silników. Minimalne wymagania dotyczące obciążenia CPU PISO-PS200 umożliwiają użycie jednej lub więcej kart ruchu z jednym komputerem IPC. ICP DAS dostarcza również szereg funkcji i przykładów, które mogą być używane w celu zmniejszenia potrzeby dodatkowego programowania, co czyni go wysoce opłacalnym rozwiązaniem dla deweloperów aplikacji kontroli ruchu.
Główną zaletą jest to, że większość funkcji sterowania ruchem PISO-PS200 jest realizowana przez wysokowydajny procesor ruchu ASIC z niewielkim obciążeniem procesora. Stan ruchu, I/O FRnet oraz inne karty I/O w komputerze IPC mogą być monitorowane podczas prowadzenia silników. Minimalne wymagania dotyczące obciążenia CPU PISO-PS200 umożliwiają użycie jednej lub więcej kart ruchu z jednym komputerem IPC. ICP DAS dostarcza również szereg funkcji i przykładów, które mogą być używane w celu zmniejszenia potrzeby dodatkowego programowania, co czyni go wysoce opłacalnym rozwiązaniem dla deweloperów aplikacji kontroli ruchu.
Zastosowania
- Produkcja półprzewodników
- Inspekcja komponentów
- Kontrola jakości w produkcji
- Inspekcja żywności i napojów
- Mikroskopia i obrazowanie medyczne
- Zastosowania biometryczne
- Stół XY
- Maszyny do tłoczenia o stałym skoku
- Maszyny transferowe
- Spinner
- Załadunek/rozładunek
Struktura systemu aplikacyjnego
Parametry techniczne:
| Product Range: | Motion Control Board |
Software | |
| Software: OS Support: | Windows 7/10 32/64-bit ,
Windows XP/2000 32-bit |
| Software: Utility: | EzGo Utility |
HARDWARE | |
| Hardware: Connector: | 37-pin D-sub |
Ogólne | |
| General: No. of Axes: | 2 |
| General: Operation Mode: | Semi-closed Loop |
| General: Speed Profile: | T/S-curve |
| General: Position Control Mode: | Incremental mode |
| General: Command Type: | Pulse command |
Oś I/O | |
| Axis I/O: Servo Interface Output: | SVON |
| Axis I/O: Mechanical Switch Input: | Home, LMT+/-, NHOME, EMG |
| Axis I/O: Servo Interface Input: | INP, ALM |
Wejście enkodera | |
| Wejście enkodera: Tryb: | Faza A/B, góra/dół |
| Wejście enkodera: Tryb licznika pierścieniowego: | 32-bit |
| Wejście enkodera: Szybkość zliczania: | 4 MHz (maks.) |
| Wejście enkodera: Szerokość licznika: | 32-bit |
Wyjście impulsowe | |
| Wyjście impulsowe: Tryb: | CW/CCW, PULSE/DIR |
| Wyjście impulsowe: Szerokość licznika: | 32-bit |
| Wyjście impulsowe: Szybkość: | 4 MHz (maks.) |
Interpolacja | |
| Interpolation: Circular: | 2 axes |
| Interpolation: Linear: | 2 axes |
Wejście cyfrowe | |
| Wejście cyfrowe: Kanały: | Local: 2 DI ,
Możliwość rozbudowy: 128 DI |
| Wejście cyfrowe: Izolacja: | 2500 Vrms optical isolation (with DN-8237) |
Wyjście cyfrowe | |
| Wyjście cyfrowe: Kanały: | Local: 2 DO ,
Możliwość rozbudowy: 128 DO |
| Wyjście cyfrowe: Izolacja: | 2500 Vrms optical isolation (with DN-8237) |
Magistrala PC | |
| Magistrala PC: Typ: | 5 V PCI bus |
Power | |
| Power: Consumption: | +5 V @ 500 mA |
Środowisko | |
| Environment: Operating Temperature: | -20 ~ +75°C |
| Environment: Storage Temperature: | -30 ~ +85°C |
| Environment: Humidity: | 5 ~ 85% RH, Non-condensing |
| Status: | Available |
