Główne cechy
- Izolacja oparta na wysokiej prędkości sprzęgach optycznych.
- Obsługa impulsowych silników krokowych oraz serwosilników.
- Wyposażenie w diody LED zasilania oraz wskaźniki statusu (home, ograniczniki, ...).
- Zapewnienie terminali FRnet do szybkiego rozszerzenia I/O szeregowego, gdy kontroler obsługuje FRnet.
Wprowadzenie

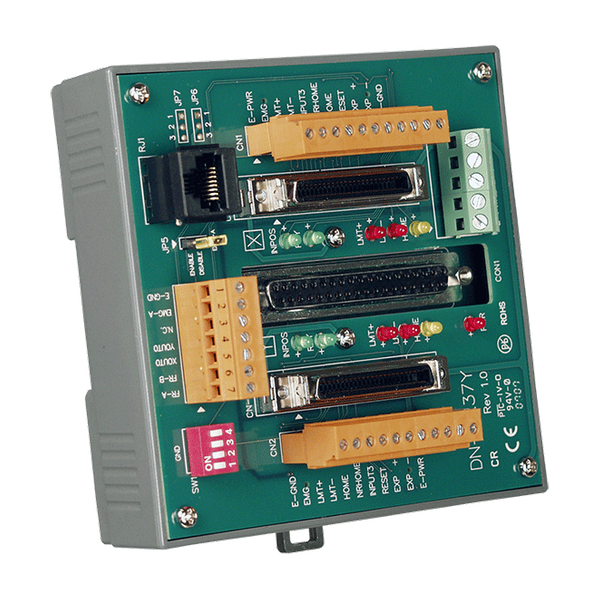

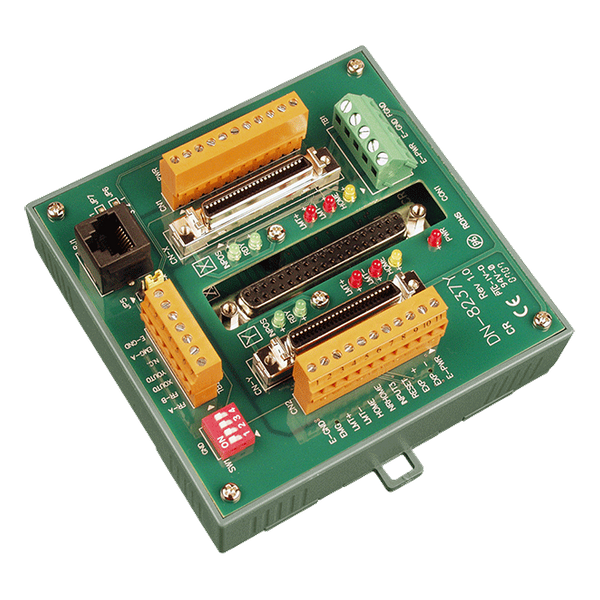

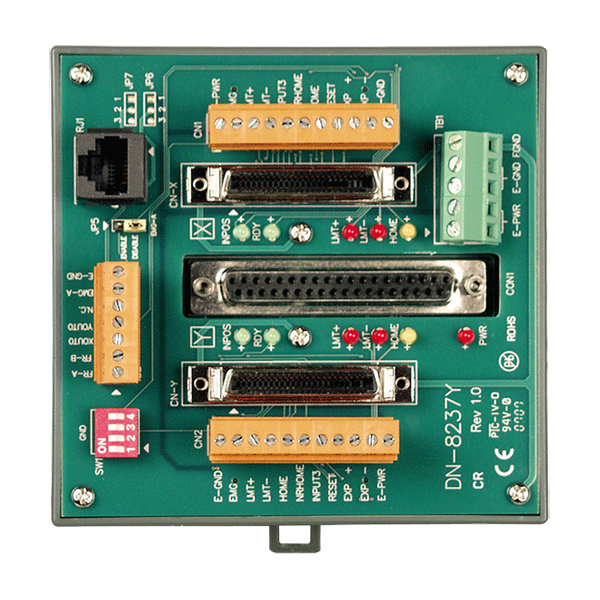

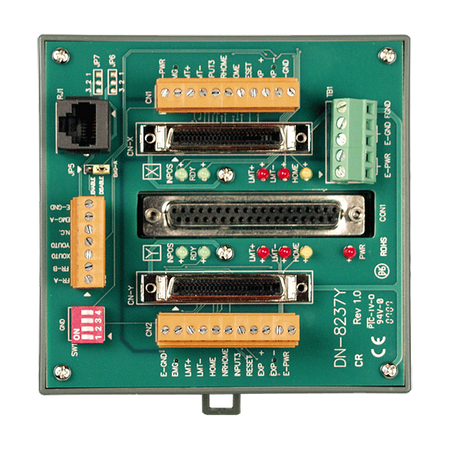

Seria DN-8237 to płyta-córka zaprojektowana dla dwukanałowych kontrolerów ruchu ICP DAS, takich jak I-8092F i PISO-PS200. Jest dedykowana do różnych sterowników silników, takich jak uniwersalne, Mitsubishi i Panasonic. Nie tylko stanowi płytę terminalną z zaciskami śrubowymi, ułatwiającymi połączenie sygnałów, ale również zapewnia izolację obwodów w celu ochrony kontrolerów. Sygnały interfejsu są podzielone na cztery grupy. Każda grupa odpowiada jednemu kanałowi ruchu i zawiera linie poleceń wyjściowych impulsów, linie sprzężenia enkodera, specjalne wejścia (home, near home, ograniczniki) oraz wyjście umożliwiające włączenie serwomechanizmu. Terminale złączy są używane dla łatwej instalacji okablowania. Użytkownicy mogą zamieniać złącza w celu zmiany definicji osi bez żmudnego przekablowania. Płyta zawiera również zasilacz onboard, który dostarcza różnych napięć dla innych obwodów na płycie. Ten moduł zasilania obsługuje szeroki zakres wejściowego napięcia (20 ~ 26 VDC).
| Product Range: | Motion Control Daughter Board |
Power | |
| Power: Input Range: | 20 ~ 26 VDC, 0.5 A |
| Power: Consumption: | 12 W (24 VDC) |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 110 mm X 107 mm |
Środowisko | |
| Environment: Operating Temperature: | -20 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +85 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
