Główne cechy
- Maksymalna prędkość komunikacji: 20 Mbps
- Rozproszona kontrola ruchu do 128 osi
- Rozproszone punkty I/O do 4096 punktów
- Łatwe połączenie za pomocą złącza RJ-45
- Równoległe porty I/O: 8 kanałów wejściowych i 4 kanały wyjściowe
- Opcjonalne wejście enkodera kwadraturowego dla skali liniowej lub wejście generatora impulsów ręcznych
Wprowadzenie

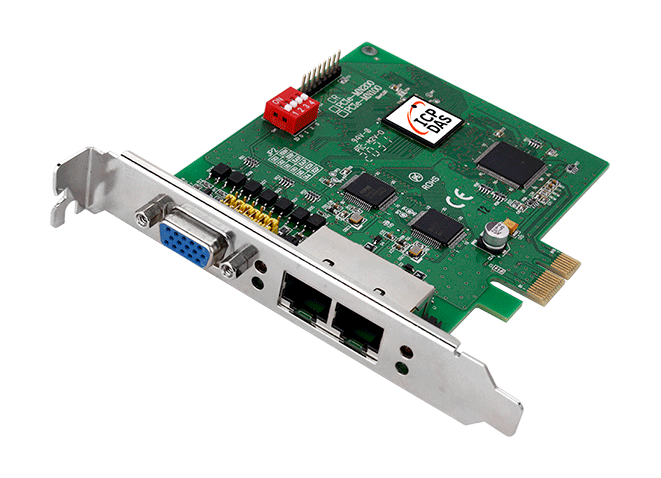

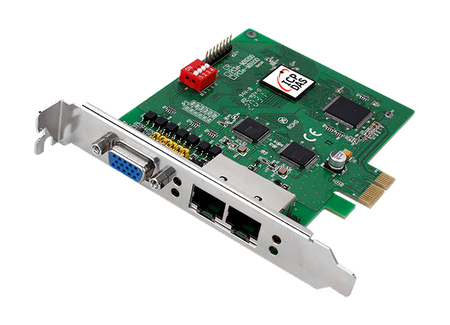

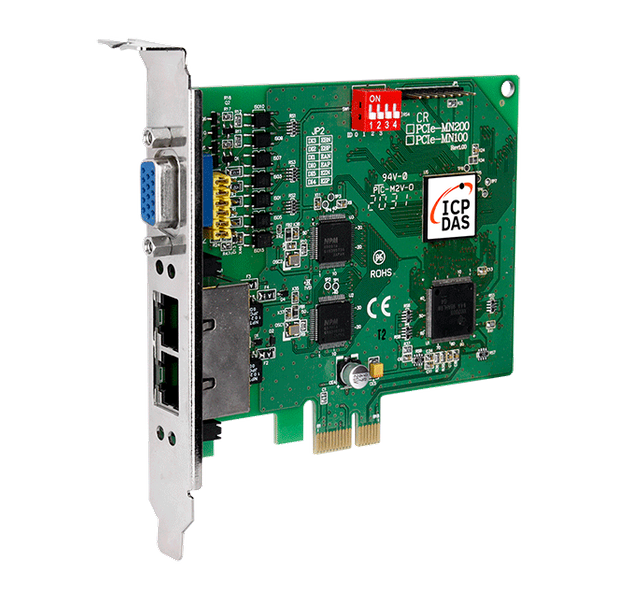

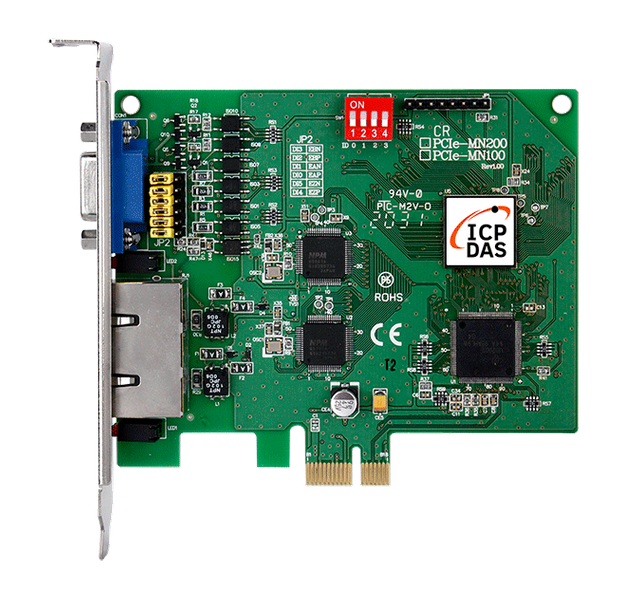

PCIe-MN200 jest modułem sterowania ruchem, który zapewnia dwie linie komunikacji szeregowej Motionnet do rozproszonego sterowania ruchem i I/O w aplikacjach automatyzacji maszyn. Karta główna może być używana do podłączenia do 128 modułów Slave (64 x 2 linie). Jeśli jedna z linii Motionnet jest używana tylko do sterowania I/O, może wysyłać/odbierać sygnały do/z 2048 punktów na 64 urządzeniach lokalnych w ciągu 0,97 ms. Gdy używana jest do sterowania silnikami, może kontrolować do 64 osi, co pozwala na realizację ruchu pozycjonowania ciągłego, powrót do zera, a nawet operacje interpolacji wieloosiowej. Oprócz komunikacji szeregowej, PCIe-MN200 jest również wyposażony w porty I/O równoległe (8 kanałów wejściowych i 4 kanały wyjściowe) do szybkiej i intuicyjnej kontroli I/O.
Parametry techniczne:
| Product Range: | PC Board |
Software | |
| Software: OS Support: | Windows 7/10 32/64-bit ,
Windows XP/2000 32-bit |
| Software: Development: | VC/VB/BCB |
| Software: Utility: | EzGo Utility |
HARDWARE | |
| Hardware: Connector: | HD D-Sub 15-pin x 1 |
Wskaźniki LED | |
| LED Indicators: Status: | Connection (green) ,
Communication Error (red) |
Ogólne | |
| General: Interrupts: | Input Change of State, Communication Error |
Wejście cyfrowe | |
| Wejście cyfrowe: Kanały: | 8 |
| Wejście cyfrowe: Typ: | 12-24 V, NPN or PNP |
| Wejście cyfrowe: Izolacja: | 3000 Vrms |
| Digital Input: Input Impedance: | 4.7 KΩ |
Wyjście cyfrowe | |
| Wyjście cyfrowe: Kanały: | 4 |
| Wyjście cyfrowe: Typ: | NPN or PNP |
| Wyjście cyfrowe: Izolacja: | 3000 Vrms |
Magistrala PC | |
| Magistrala PC: Typ: | PCI Express x1 |
Motionnet | |
| Motionnet: Communication Connectors: | RJ-45 x 2 |
| Motionnet: Transfer Speed: | 2.5, 5, 10, 20 Mbps (Software controlled) |
| Motionnet: Length: | Max. 100 M (20 Mbps; 32 Slave modules) ,
Max. 50 M (20 Mbps; 64 Slave modules) ,
Max. 100 M (10 Mbps; 64 Slave modules) |
| Motionnet: Protocol: | Motionnet (Half-duplex RS-485) |
Power | |
| Power: Consumption: | +3.3 V @ 600 mA |
Środowisko | |
| Environment: Operating Temperature: | 0 ~ +60 °C |
| Environment: Storage Temperature: | -20 ~ +80°C |
| Environment: Humidity: | 5 ~ 85% RH, Non-condensing |
| Status: | Available soon |
Jeśli potrzebujesz dodatkowych informacji zadzwoń do nas (22 831 10 42) lub napisz wiadomość.
