Główne cechy
- Izolacja za pomocą szybkich transoptorów.
- Obsługa silników krokowych lub serwo z rodzajem polecenia impulsowego.
- Diody LED zasilania oraz inne wskaźniki statusu (Home, wyłączniki krańcowe, ...).
- Terminal FRnet dla szybkiego rozszerzania interfejsu I/O, gdy kontroler obsługuje FRnet.
Wprowadzenie

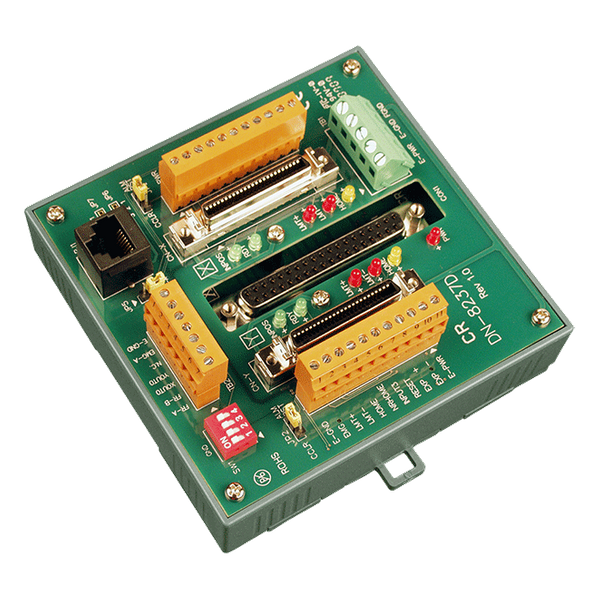

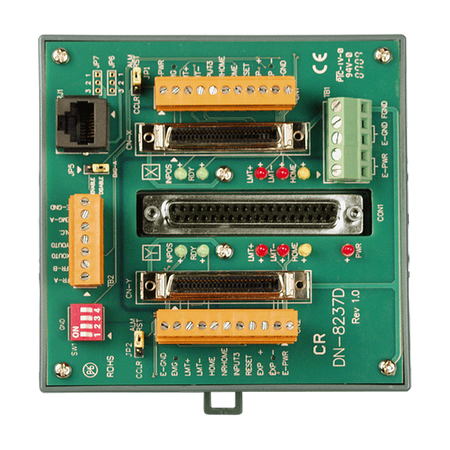

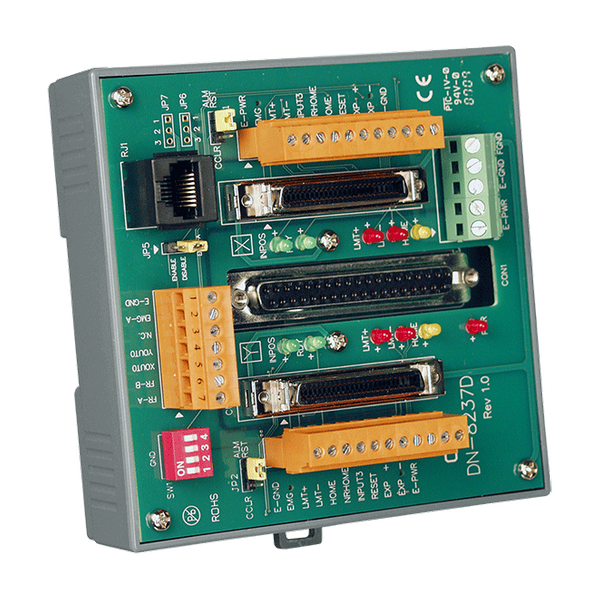

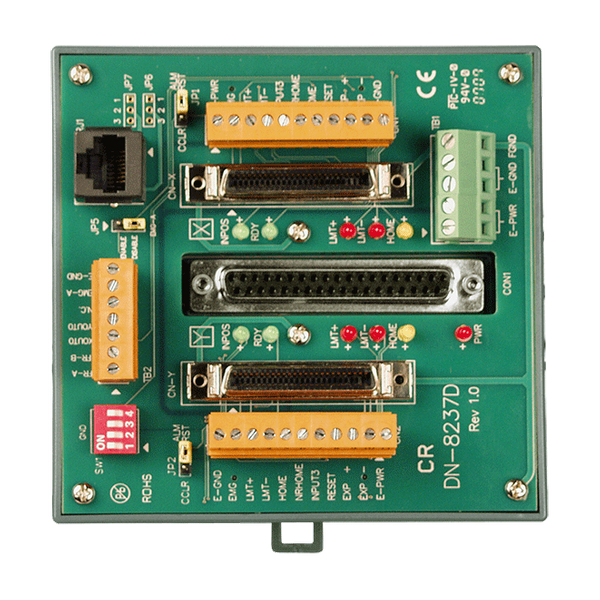

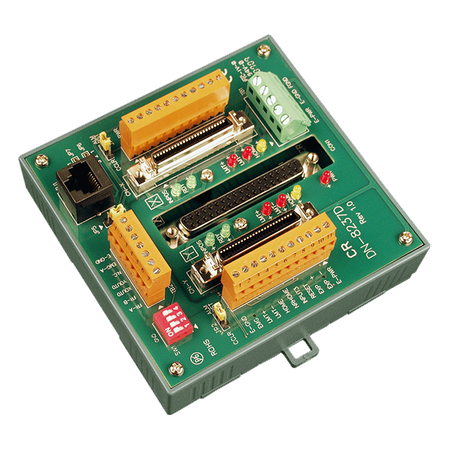

Seria DN-8237 to płyta rozszerzająca zaprojektowana dla dwuiosiowych kontrolerów ruchu ICP DAS, takich jak I-8092F i PISO-PS200. Są one przeznaczone do różnych sterowników silników, takich jak ogólnego zastosowania, wzmacniacze silnikowe Mitsubishi i Panasonic. Jest to nie tylko tablica przyłączy śrubowych ułatwiająca podłączenie sygnałów; zapewnia również wbudowany układ izolacji chroniący kontrolery. Sygnały interfejsu podzielone są na cztery grupy. Każda grupa odpowiada jednej osi i zawiera niezbędne linie poleceń impulsowych, linie sprzężenia zwrotnego enkodera, specjalne wejścia (Home, blisko Home, wyłączniki krańcowe) i wyjście aktywujące serwo. Złącza terminalowe są używane w celu ułatwienia okablowania. Użytkownicy mogą wymieniać złącza, aby zmieniać definicję każdej osi bez czasochłonnego przepinania. Płyta ta zawiera również wbudowany moduł zasilania, który zapewnia różne napięcia dla innych układów. Moduł ten akceptuje szeroki zakres zasilania (20 ~ 26 VDC).
Parametry techniczne:
| Product Range: | Motion Control Daughter Board |
Power | |
| Power: Input Range: | 20 ~ 26 VDC, 0.5 A |
| Power: Consumption: | 12 W (24 VDC) |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 110 mm X 107 mm |
Środowisko | |
| Environment: Operating Temperature: | -20 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +85 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
Jeśli potrzebujesz dodatkowych informacji zadzwoń do nas (22 831 10 42) lub napisz wiadomość.
