Główne cechy
- Wysokiej prędkości fotoizolacja.
- Wsparcie dla silników krokowych lub serwomotorów z komendami impulsowymi.
- Diody LED zasilania i inne wskaźniki LED (Home, wyłączniki krańcowe, ...)
- Złącze FRnet do rozszerzenia szybkiego wejścia/wyjścia szeregowego, gdy kontroler obsługuje FRnet
Wprowadzenie

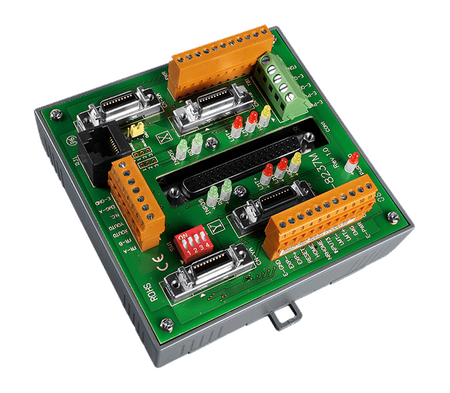

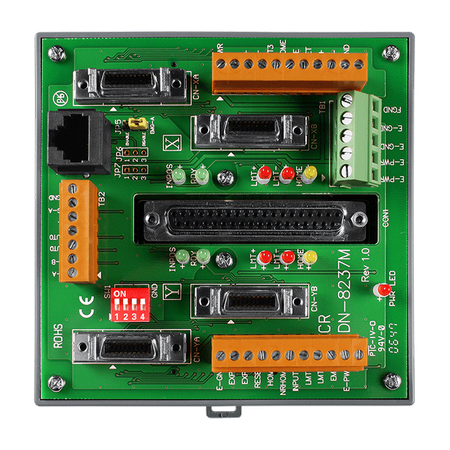

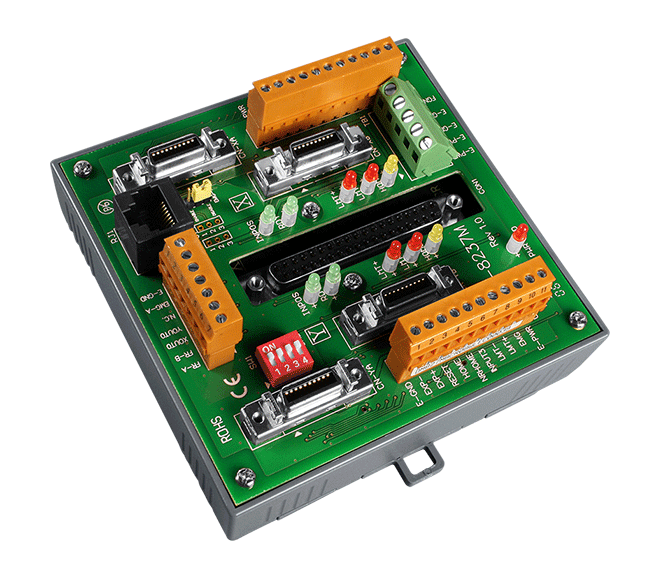

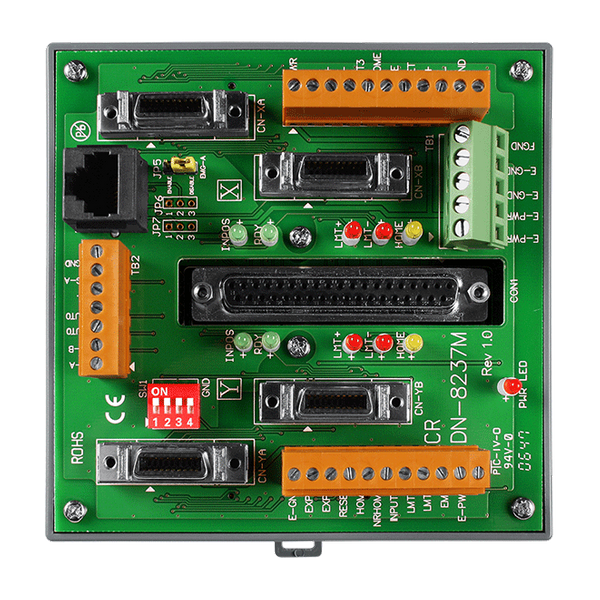

Seria DN-8237 to płytka-córka zaprojektowana dla dwukanałowych kontrolerów ruchu ICP DAS, takich jak I-8092F i PISO-PS200. Jest przeznaczona do różnych sterowników silników, takich jak uniwersalne, Mitsubishi i Panasonic. Oprócz terminala śrubowego umożliwiającego łatwe połączenie sygnałów, płytka zapewnia również izolację obwodów chroniącą kontrolery. Sygnały interfejsowe są podzielone na cztery grupy. Każda grupa odpowiada jednej osi i zawiera niezbędne linie komend impulsowych, linie sprzężenia enkodera, specjalne wejścia (Home, blisko Home, wyłączniki krańcowe) oraz wyjście umożliwiające włączenie serwo. Do łatwego okablowania używane są złącza terminalowe. Użytkownicy mogą wymieniać złącza, aby zamienić definicję osi bez konieczności pracochłonnego przelutowywania. Płytka zawiera również moduł zasilania dostarczający różne napięcia dla innych obwodów pokładowych. Moduł zasilania akceptuje szeroki zakres napięcia wejściowego (20 ~ 26 VDC).
| Product Range: | Motion Control Daughter Board |
Power | |
| Power: Input Range: | 20 ~ 26 VDC, 0.5 A |
| Power: Consumption: | 12 W (24 VDC) |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 110 mm X 107 mm |
Środowisko | |
| Environment: Operating Temperature: | -20 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +85 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
