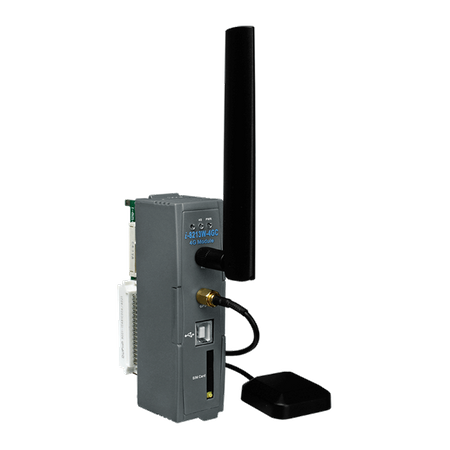

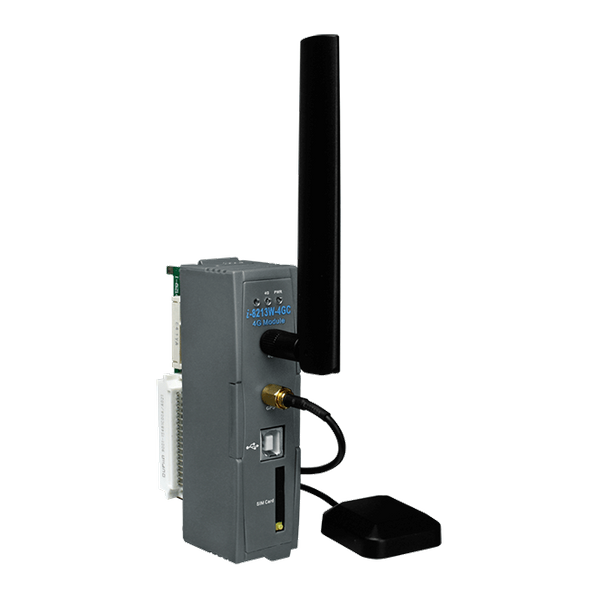

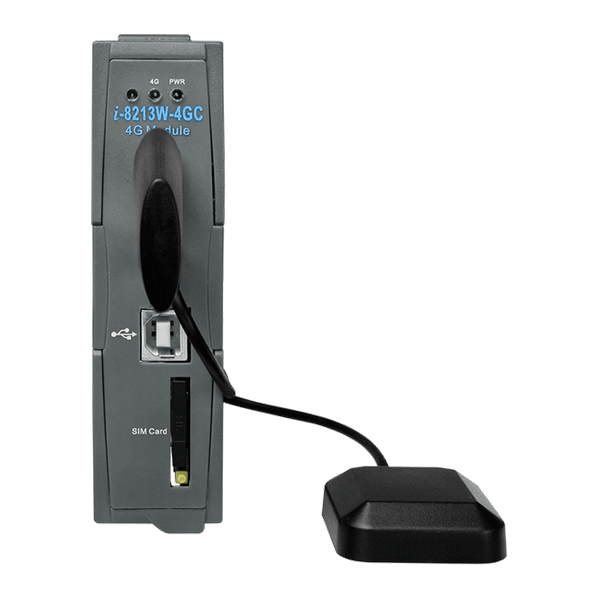

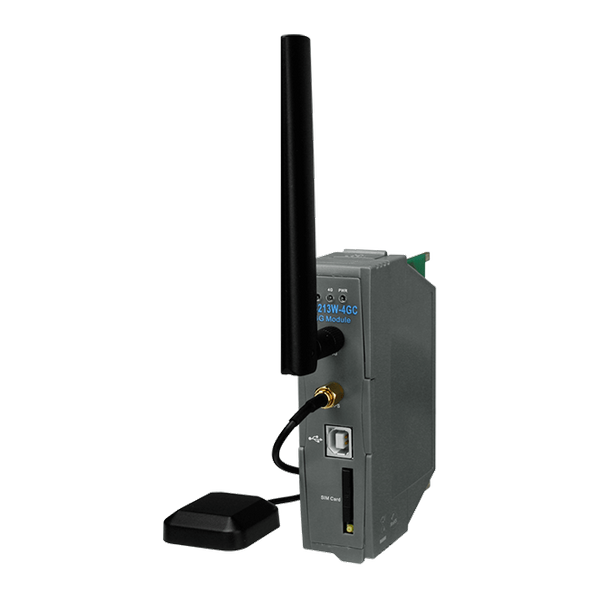

Name: I-8213W-4GC
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Obsługuje pasma FDD LTE B1/B3/B8 oraz TDD B38/B39/B40/B41. 900/2100 MHz i EGSM 900 MHz, DCS 1800 MHz dla WCDMA.
Przeznaczone do zastosowań FDD LTE, WCDMA, GPRS i SMS.
Obsługuje stos połączeń TCP Server, TCP Client, UDP Client z 4G, 3G lub GPRS.
Obsługuje standardowe komendy AT.
Obsługuje 32-kanałowy GPS oraz NMEA v0183 v3.01.
Kompatybilny z serią XP-8000, WinPAC-8000, LinPAC-8000, ViewPA.

Wprowadzenie

Seria I-8213W-4G to przemysłowe moduły 4G LTE z funkcją GPS, które działają na częstotliwościach FDD LTE B1/B3/B5/B7/B8/B20 (I-8213W-4GE) lub FDD LTE B1/B3/B8 oraz TDD LTE B38/B39/B40/B41 (I-8213W-4GC). WCDMA 850/900/2100 MHz oraz GSM 850 MHz, EGSM 900 MHz, DCS 1800 MHz, PCS 1900 MHz. Moduły te wykorzystują sieć 4G, 3G lub GSM/GPRS do wygodnego i taniego przesyłania danych z odległych urządzeń, liczników, komputerów lub systemów sterowania, zarówno w formie danych na żywo, jak i pakietów danych. I-8213W-4G posiada zintegrowany stos TCP/IP, dzięki czemu nawet proste kontrolery z portami komunikacji szeregowej mogą być podłączone do modemu bez potrzeby implementacji specjalnych sterowników. Dzięki funkcjom I-8213W-4G systemy mogą łączyć się przez SMS, GPRS i 4G, współpracując z naszą serią PAC, taką jak WinPAC-8000, LinPAC-8000 czy XP-8000.

Zastosowania

Parametry techniczne:

Product Range:	Modem
Wskaźniki LED
LED Indicators: Status:	1 x PWR , 1 x 4G
System 2G
System 2G: Szybkość transmisji danych:	GPRS: Max 107Kbps (DL) / Max 85.6Kbps (UL)
System 2G: Pasmo częstotliwości:	900/1800 MHz
2G System: Coding Schemes:	CS 1, CS 2, CS 3, CS 4
2G System: GPRS Multi-slot:	GPRS class 12; GPRS station class B
2G System: Power Class:	Class 4 (2 W @ 850/900 MHz) , Class 1 (1 W @ 1800/1900 MHz)
3G System
3G System: Data Transmission Rate:	DC-HSPA+: Max 42Mbps (DL) / Max 5.76Mbps (UL) , TD-SCDMA:Max 4.2Mbps (DL) / Max 2.2Mbps (UL) , CDMA2000 EVDO: Max 3.1Mbps (DL) / Max 1.8Mbps (UL)
3G System: Frequency Band:	WCDMA 900/2100 MHz , TDSCDMA : 1900/2100 MHz
3G System: Power Class:	Class 3 (250mW @ WCDMA/HSPA)
3G System: SMS Mode:	MT, MO, CB, Text and PDU mode
system 4G
System 4G: Szybkość transmisji danych:	LTE FDD: Max 150Mbps (DL) / Max 50Mbps (UL) , LTE TDD: Max 130 Mbps (DL) / Max 30Mbps (UL)
4G System: Pasmo częstotliwości:	FDD LTE: B1/B3/B8 , TDD LTE: B38/B39/B40/B41
GPS/GNSS
GPS/GNSS: Protocol:	NMEA 0183
GPS/GNSS: Support Channels:	32
USB
USB: Specification:	USB 2.0 (high speed)
Power
Power: Consumption:	Idle: 0.15 A @ 5 VDC; Data Link: 0.2 ~ 1.62 A (peak) @ 5 VDC
Mechaniczny
Mechanical: Casing:	Plastic
Mechanical: Dimensions (mm):	30 x 85x 114 (W x L x H)
Mechanical: Installation:	DIN-Rail
Środowisko
Environment: Operating Temperature:	-25℃ to 75℃
Environment: Storage Temperature:	-30°C ~ +80 °C
Environment: Humidity:	5 ~ 95% RH, Non-condensing
Status:	Available
