Główne cechy
- Wysokiej prędkości izolacja fotokopułkowa.
- Obsługa silników krokowych lub serwomotorów typu Pulse Command.
- Diody LED zasilania oraz inne diody stanu (Home, Ograniczniki, ...).
- Złącze FRnet do szybkiej ekspansji we/wy szeregowych, gdy kontroler obsługuje FRnet.
Wprowadzenie

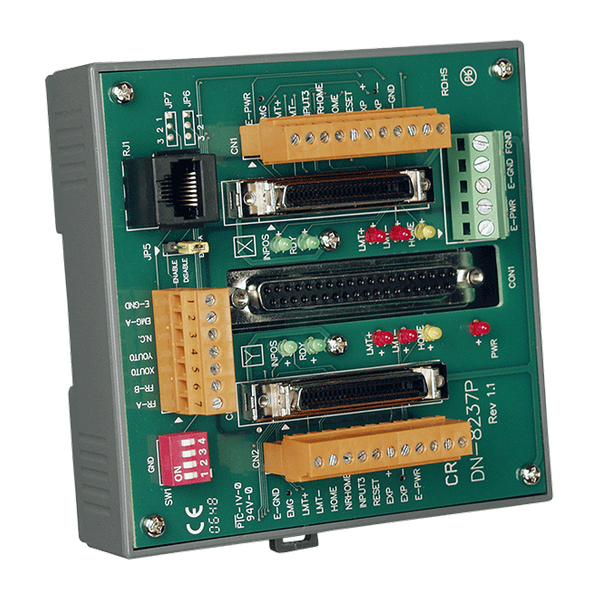

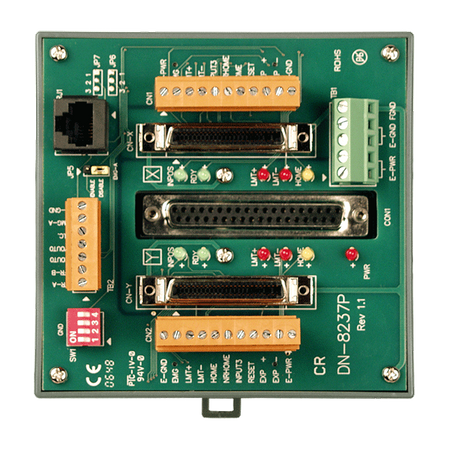

Seria DN-8237 to płytka pomocnicza zaprojektowana do dwusoczewkowych kontrolerów ruchu ICP DAS, takich jak I-8092F i PISO-PS200. Przeznaczona jest do różnych napędów silników, m.in. ogólnego zastosowania, wzmacniaczy silników Mitsubishi i Panasonic. Jest to nie tylko płytka z zaciskami śrubowymi umożliwiająca łatwe podłączenie sygnałów, ale także oferuje wbudowaną izolację chroniącą kontrolery. Sygnały interfejsu są podzielone na cztery grupy. Każda grupa odpowiada pojedynczej osi i zawiera niezbędne linie poleceń wyjścia impulsów, linie sprzężenia zwrotnego enkodera, specjalne wejścia (Home, Near Home, Ograniczniki) oraz wyjście aktywacji serwomechanizmu. Złącza terminalowe umożliwiają łatwe okablowanie. Użytkownicy mogą zamieniać złącza, aby wymieniać definicję osi bez męczącego przełączania okablowania. Płytka ta zawiera również wbudowany moduł zasilania, który dostarcza różne napięcia dla innych układów. Moduł zasilania akceptuje szeroki zakres napięcia wejściowego (20 ~ 26 VDC).
| Product Range: | Motion Control Daughter Board |
Power | |
| Power: Input Range: | 20 ~ 26 VDC, 0.5 A |
| Power: Consumption: | 12 W (24 VDC) |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 110 mm X 107 mm |
Środowisko | |
| Environment: Operating Temperature: | -20 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +85 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
