Główne cechy
- Kosztowo efektywny do sterowania oświetleniem
- Wyjścia przekaźnikowe mocy
- Izolowane wejście cyfrowe AC
- Obsługa protokołów DCON i Modbus RTU
- 7 rodzajów skoordynowanych funkcji DI DO
Wprowadzenie

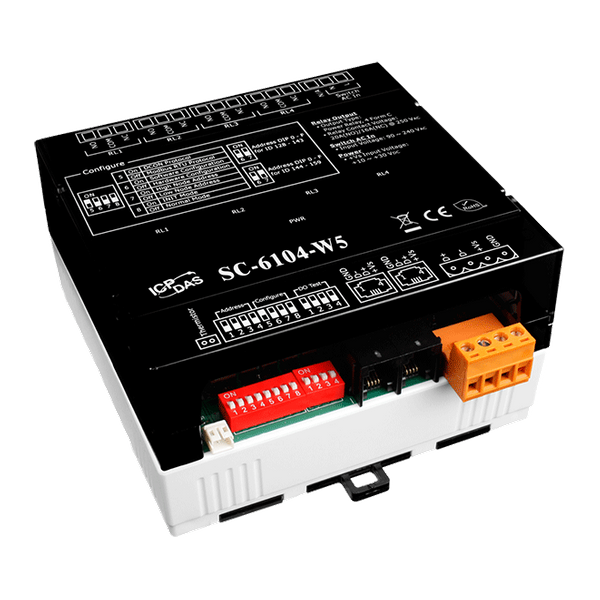

SC-6104-W5 to łatwy w użyciu moduł sterowania wentylatorem, który nie wymaga specjalistycznych umiejętności do instalacji i obsługi oraz nie wymaga oprogramowania do sterowania kanałami DO.
SC-6104-W5 zapewnia 1 kanał wejściowy cyfrowy (izolacja fotoelektroniczna) i 4 kanały wyjściowe przekaźnikowe. Wszystkie 4 kanały wyjściowe to przekaźniki typu form C, podczas gdy kanał wejściowy jest oparty na połączeniu przewodowym typu sink. Kanał wejściowy może bezpośrednio sterować sekwencją włączania i wyłączania 4-kanałowego przekaźnika bez konieczności używania zdalnego kontrolera głównego. Moduł SC-6104-W5 obsługuje 7 rodzajów funkcji skoordynowanych do wyboru przez użytkownika. Ponadto jest jeden kanał czujnika temperatury, który może wykrywać zakres od -40℃ do +80℃ i może być odczytywany za pomocą protokołów komunikacyjnych DCON i Modbus RTU do kontrolowania jednostki sterowania wentylatorem. SC-6104-W5 posiada ochronę ESD ±4 kV na każdym terminalu oraz izolację międzymodułową DI o wartości 5000 Vrms. Obudowa wykonana jest z materiałów ogniotrwałych. Te wysokie poziomy ochrony zapewniają użytkownikom większy spokój.
W razie potrzeby komunikacja z SC-6104-W5 jest programowalna na podstawie protokołów DCON i Modbus RTU, a dodatkowym atutem jest możliwość ustawienia różnych adresów dla komunikacji DCON i Modbus RTU za pomocą konfiguracji sprzętowej.
Ostrzeżenie
Nie używaj SC-6104-W5 do podłączania do jakiegokolwiek urządzenia, którego obciążenie przekracza 550 W (5 A, 110 V) na kanał, ponieważ może to spowodować awarię modułu.
ICP DAS nie ponosi odpowiedzialności za jakiekolwiek uszkodzenia lub obrażenia wynikające z niewłaściwego użycia, a takie użycie może spowodować unieważnienie gwarancji.
SC-6104-W5 zapewnia 1 kanał wejściowy cyfrowy (izolacja fotoelektroniczna) i 4 kanały wyjściowe przekaźnikowe. Wszystkie 4 kanały wyjściowe to przekaźniki typu form C, podczas gdy kanał wejściowy jest oparty na połączeniu przewodowym typu sink. Kanał wejściowy może bezpośrednio sterować sekwencją włączania i wyłączania 4-kanałowego przekaźnika bez konieczności używania zdalnego kontrolera głównego. Moduł SC-6104-W5 obsługuje 7 rodzajów funkcji skoordynowanych do wyboru przez użytkownika. Ponadto jest jeden kanał czujnika temperatury, który może wykrywać zakres od -40℃ do +80℃ i może być odczytywany za pomocą protokołów komunikacyjnych DCON i Modbus RTU do kontrolowania jednostki sterowania wentylatorem. SC-6104-W5 posiada ochronę ESD ±4 kV na każdym terminalu oraz izolację międzymodułową DI o wartości 5000 Vrms. Obudowa wykonana jest z materiałów ogniotrwałych. Te wysokie poziomy ochrony zapewniają użytkownikom większy spokój.
W razie potrzeby komunikacja z SC-6104-W5 jest programowalna na podstawie protokołów DCON i Modbus RTU, a dodatkowym atutem jest możliwość ustawienia różnych adresów dla komunikacji DCON i Modbus RTU za pomocą konfiguracji sprzętowej.
Ostrzeżenie
Nie używaj SC-6104-W5 do podłączania do jakiegokolwiek urządzenia, którego obciążenie przekracza 550 W (5 A, 110 V) na kanał, ponieważ może to spowodować awarię modułu.
ICP DAS nie ponosi odpowiedzialności za jakiekolwiek uszkodzenia lub obrażenia wynikające z niewłaściwego użycia, a takie użycie może spowodować unieważnienie gwarancji.
Zastosowania
Parametry techniczne:
| Product Range: | Fan Coil Control |
Software | |
| Software: Function: | Local and remote direct control relay ON/OFF and remote status monitoring. |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | ±1 kV for power and communication |
| EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for each Terminal |
Wskaźniki LED | |
| LED Indicators: Status: | Power: 1 LED as Power Indicator ,
Digital Output: 4 LED as digital output indicator |
Pomiar temperatury | |
| Temperature Measurement: Channels: | 1 |
| Temperature Measurement: Range: | -40°C ~ +80°C, Thermistor |
| Temperature Measurement: Accuracy: | ±0.3°C at 25°C, Max. ±2°C |
Wejście cyfrowe | |
| Wejście cyfrowe: Kanały: | 1 |
| Wejście cyfrowe: Typ: | Wet Contact, 90 ~ 240 VAC |
| Wejście cyfrowe: ON Poziom napięcia: | 85 VAC |
| Wejście cyfrowe: OFF Poziom napięcia: | 60 VAC |
| Wejście cyfrowe: Izolacja: | 5000 Vrms |
| Digital Input: Input Impedance: | 68 KΩ, 1 W |
Wyjście przekaźnikowe | |
| Wyjście przekaźnikowe: Kanały: | 4 |
| Wyjście przekaźnikowe: Typ: | Power Relay, 4 Form C |
| Relay Output: Contact Rating: | 20 A (NO)/16 A (NC) @ 250 VAC (Recommend Working Current 5 A) |
| Relay Output: Operate Time: | 20 ms Max. |
| Relay Output: Release Time: | 10 ms Max. |
| Relay Output: Electrical Endurance: | 100,000 ops |
| Relay Output: Mechanical Endurance: | 10,000,000 ops |
| Relay Output: Power on Value: | Yes |
Porty COM | |
| Porty COM: Porty: | 1 x RS-485 |
| Porty COM: Szybkość transmisji: | Hardware Configuration: Fixed 9600 bps ,
Software Configuration: 1200 ~ 115200 bps |
| COM Ports: Data Format: | (N,8,1), (O,8,1), (E,8,1), (N,8,2) |
| COM Ports: Protocol: | Modbus RTU or DCON |
Power | |
| Power: Input Range: | +10 ~ +30 VDC |
| Power: Consumption: | 100 mA @ 24 VDC (2.4 W Max.) |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 116 x 122 x 64 (W x L x H) |
| Mechanical: Installation: | DIN-Rail |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30°C ~ +80°C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
