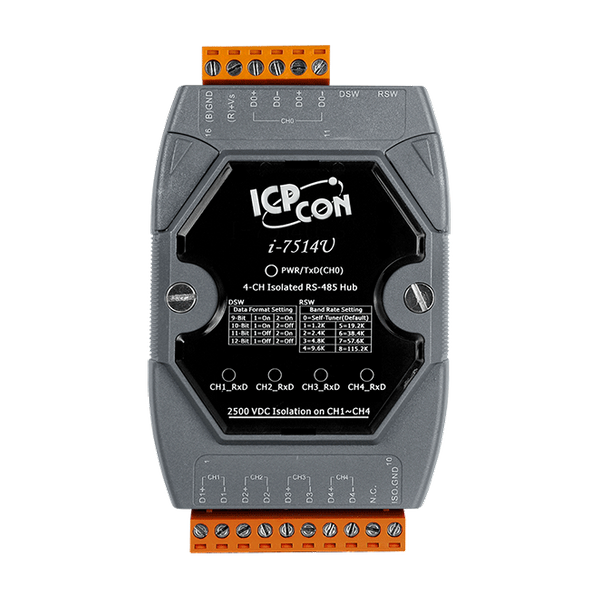

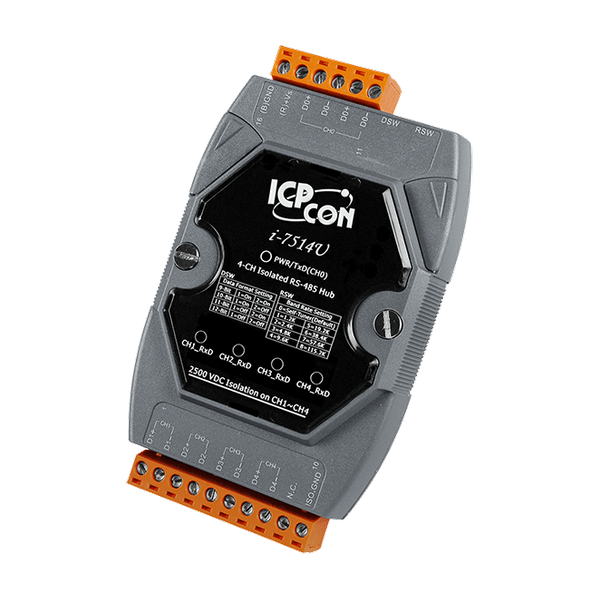

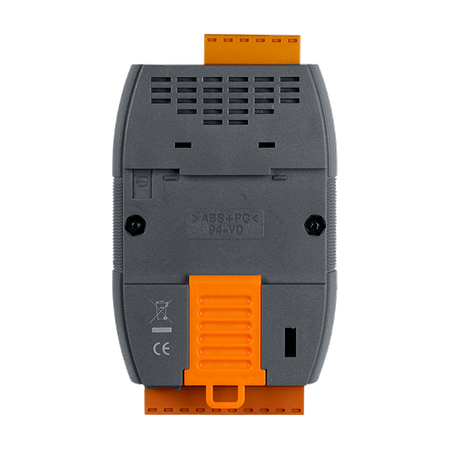

Name: I-7514U-G
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Prawdziwy RS-485 gwiazdkowy hub
Niezależny sterownik RS-485 dla każdego kanału
Diody LED wskazujące aktywność TxD/RxD RS-485

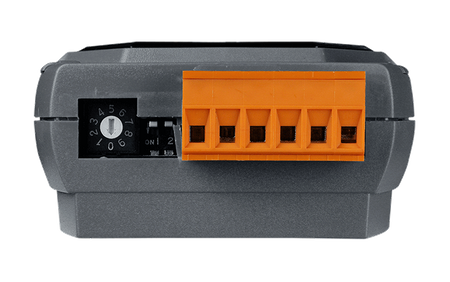

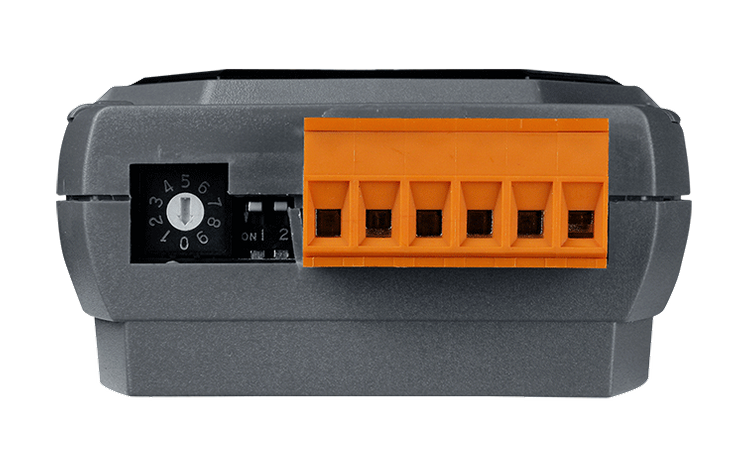

Automatyczne przełączanie prędkości transmisji, 300 ~ 115200 bps oraz ustawianie stałej prędkości transmisji za pomocą przełącznika obrotowego, 1200 ~ 115200 bps
Możliwość łączenia hubów w łańcuch dla 256 kanałów
Rezystor zakończeniowy 120 Ω dla każdego kanału

Wprowadzenie

Aktywny hub RS-485 I-7514U to 4-kanałowy aktywny hub okablowania gwiazdkowego RS-485, posiadający 4 niezależne kanały wyjściowe RS-485 i jeden kanał wejściowy RS-485. Każdy kanał wyjściowy jest wyposażony w indywidualny sterownik. Dane z urządzenia nadrzędnego do kanału wejściowego będą jednocześnie przekazywane do wszystkich czterech kanałów wyjściowych.
Ustawienie prędkości transmisji I-7514U oferuje 2 tryby ustawienia prędkości transmisji: tryb samodopasowujący (Self-Tuner) i tryb stałej prędkości transmisji. Tryb samodopasowujący obsługuje różne prędkości transmisji i formaty danych. Konstrukcja samodopasowująca jest dokładnie taka sama jak w seriach I-7513 i I-7510. Tryb stałej prędkości transmisji zapewnia lepszą jakość transmisji danych na długich lub stratnych liniach oraz w środowiskach o wysokim poziomie zakłóceń elektrycznych.
Zwarcie RS-485 Ochrona przed zwarciem automatycznie wyłącza uszkodzony kanał, co jest wystarczające, aby chronić system komunikacji. Gdy podłączone urządzenie RS-485 ulegnie awarii, uszkodzony kanał zostanie odizolowany, aby zapewnić normalne działanie innych urządzeń.
Rezystory zakończeniowe W niektórych krytycznych środowiskach może być konieczne dodanie rezystorów zakończeniowych, aby zapobiec odbiciu sygnałów szeregowych. I-7514U zawiera 120 Ω rezystor zakończeniowy dla każdego kanału, wybieralny za pomocą zworek (domyślnie wyłączony).
Wskaźniki LED I-7514U posiada 6 diod LED wskazujących stan zasilania i ruch sieciowy. Diody LED TxD/RxD będą migać, gdy jednostka wysyła lub odbiera dane.

Parametry techniczne:

Product Range:	Repeater
Izolacja
Isolation: Intra-module Isolation:	2500 VDC Isolation
Ochrona EMS
EMS Protection: ESD (IEC 61000-4-2):	Yes
Wskaźniki LED
LED Indicators: Status:	1 x Power and Communication
Porty COM
Porty COM: Porty:	1 x RS-485 Input (Master) , 4 x RS-485 Output (Slave)
Porty COM: Szybkość transmisji:	300 ~ 115200 bps via Self-Tuner mode; 1200 ~ 115200 bps via Fixed Baud Rate mode
Power
Power: Input Range:	+10 VDC ~ +30 VDC (Non-isolated)
Power: Consumption:	1.3 W
Mechaniczny
Mechanical: Casing:	Plastic
Mechanical: Dimensions (mm):	72 x 35 x 122 (W x L x H)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +75 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
