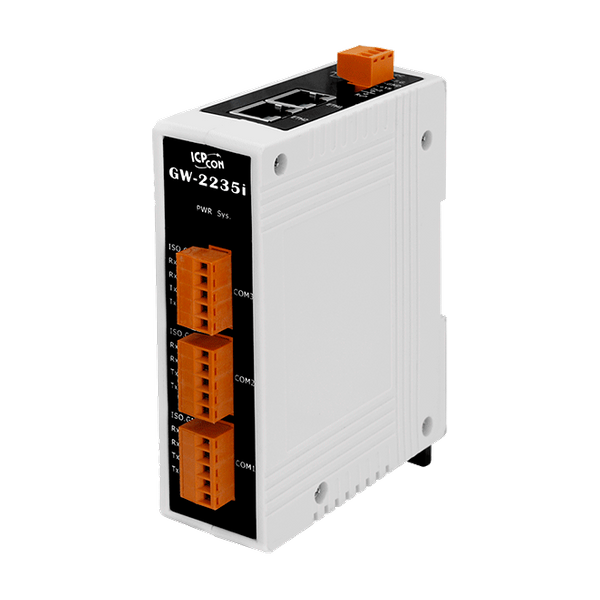

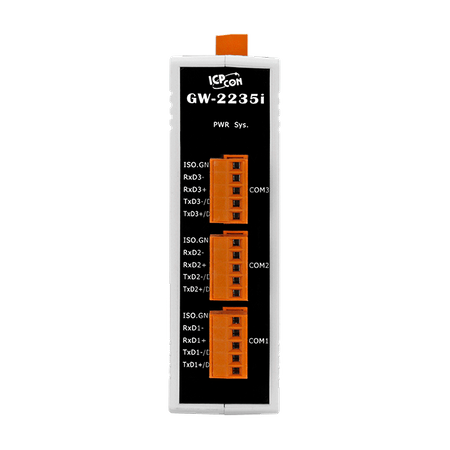

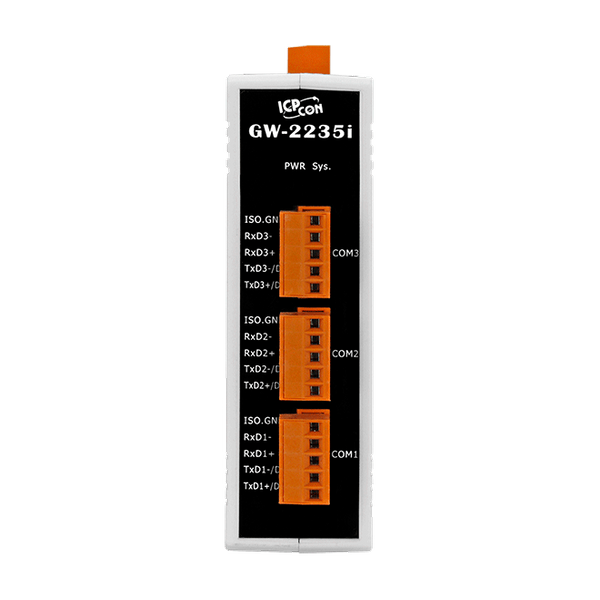

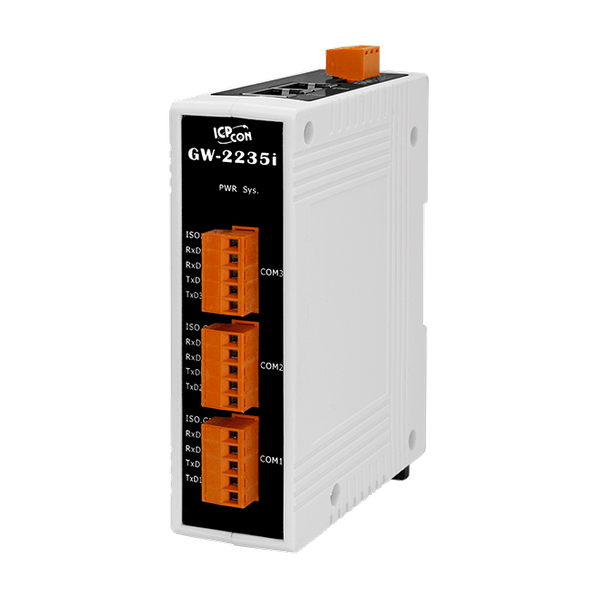

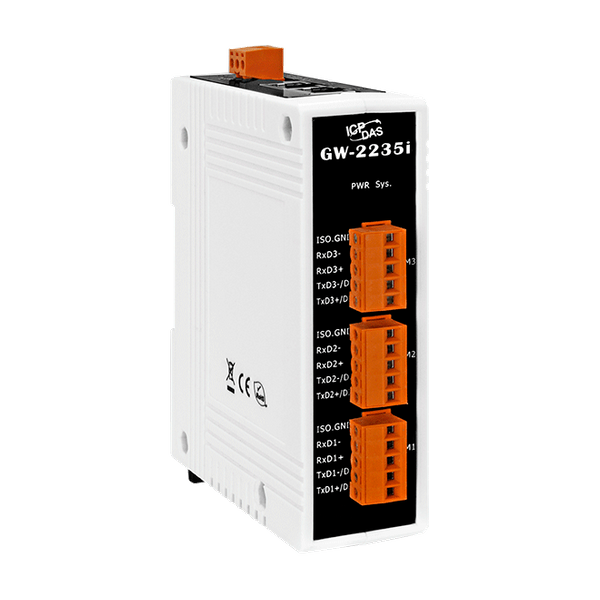

GW-2235i

Modbus stał się de facto standardowym protokołem komunikacji przemysłowej i jest obecnie najczęściej dostępnym środkiem komunikacji z przemysłowymi urządzeniami elektronicznymi. Na przykład system, który mierzy temperaturę i wilgotność i przesyła wyniki do komputera. Modbus jest często używany do połączenia komputera nadzorującego z zdalną jednostką terminalową (RTU) w systemach SCADA.

GW-2200 to brama Modbus TCP do RTU/ASCII, która umożliwia hostowi Modbus/TCP komunikację z urządzeniami szeregowymi Modbus RTU/ASCII poprzez sieć Ethernet, co eliminuje ograniczenie długości kabla w tradycyjnych urządzeniach komunikacji szeregowej. Moduł może być używany do aplikacji połączenia parowego (jak również mostu szeregowego lub tunelu szeregowego) i może przekazywać dane przez TCP/IP między dwoma urządzeniami szeregowymi Modbus RTU/ASCII, co jest przydatne przy połączeniu komputerów mainframe, serwerów lub innych urządzeń szeregowych, które używają protokołów Modbus RTU/ASCII i nie mają własnej możliwości połączenia z siecią Ethernet.

Funkcja buforowania odczytów jest używana do przechowywania poprzednich żądań i odpowiedzi w buforze pamięci modułu GW-2200. Gdy inne sterowniki master HMI/SCADA wysyłają te same żądania do tego samego urządzenia RTU slave, buforowana odpowiedź jest zwracana natychmiast. Ta funkcja znacznie zmniejsza obciążenie komunikacji przez port szeregowy, zapewnia szybsze odpowiedzi TCP i poprawia stabilność całego systemu.

Moduł GW-2200 jest wyposażony w potężny 32-bitowy MCU, który umożliwia efektywne zarządzanie ruchem sieciowym, a także ma wbudowany serwer internetowy zapewniający intuicyjny interfejs zarządzania przez sieć, umożliwiający użytkownikom modyfikację konfiguracji modułu, w tym ustawień DHCP/Static IP, bramy/maski oraz ustawień portu szeregowego.

Moduł zawiera podwójny watchdog: watchdog CPU (dla funkcji sprzętowych) oraz watchdog hosta (dla funkcji programowych). Watchdog CPU automatycznie resetuje procesor, jeśli wbudowane oprogramowanie nie działa prawidłowo, podczas gdy watchdog hosta automatycznie resetuje procesor, jeśli nie ma komunikacji między modułem a hostem (PC lub PLC) przez zdefiniowany okres czasu (timeout systemowy). Podwójny watchdog jest ważną funkcją, która zapewnia ciągłe działanie modułu nawet w trudnych warunkach. Ponadto seria GW-2200 (wersja i) dodaje również izolację 3000 VDC i ochronę +/-4 kV ESD, która odprowadza potencjalnie szkodliwy ładunek z dala od wrażliwego obwodu, chroniąc moduł i sprzęt przed nagłymi i chwilowymi prądami elektrycznymi.

Z dwoma portami Ethernet, GW-2200 umożliwia połączenie w łańcuchu daisy, co pozwala na elastyczne umiejscowienie urządzeń, ułatwia instalację i obniża koszty infrastruktury. Moduł GW-2200 oferuje funkcjonalność PoE (Power over Ethernet) zgodną z prawdziwym IEEE 802.3af (klasyfikacja, Klasa 1) za pomocą standardowego kabla Ethernet kategorii 5, aby otrzymać zasilanie od przełącznika PoE, takiego jak NS-205PSE. Jeśli na miejscu nie ma przełącznika PoE, moduł akceptuje także zasilanie z terminalu blokowego DC.

Automatyka przemysłowa, budynków i domów
Zdalna diagnoza i zarządzanie
Monitoring solarny
