Główne cechy
- Możliwość wykrywania statusu każdego segmentu kolorystycznego: WŁ, WYŁ lub Migający
- 6-kanałowe wejście cyfrowe DC oraz 1-kanałowe wyjście przekaźnikowe alarmu
- Zgodność ze standardami IEEE802.11b/g/n
- Obsługa trybów infrastruktury i limit-AP dla sieci bezprzewodowych
- Monitorowanie statusu dla zdefiniowanych przez użytkownika kombinacji wielu segmentów kolorystycznych
- Raportowanie czasu trwania poprzedniego statusu
- Obsługuje protokoły Modbus RTU, Modbus TCP i MQTT
- Zawiera interfejsy komunikacyjne RS-485/Ethernet
- Zawiera redundantne zasilanie: PoE (IEEE 802.3af, Klasa 1) oraz wejście DC
- Interfejs konfiguracyjny oparty na sieci oraz aktualizacja firmware przez Ethernet
- Wyjście przekaźnikowe dla urządzeń alarmowych
Wprowadzenie

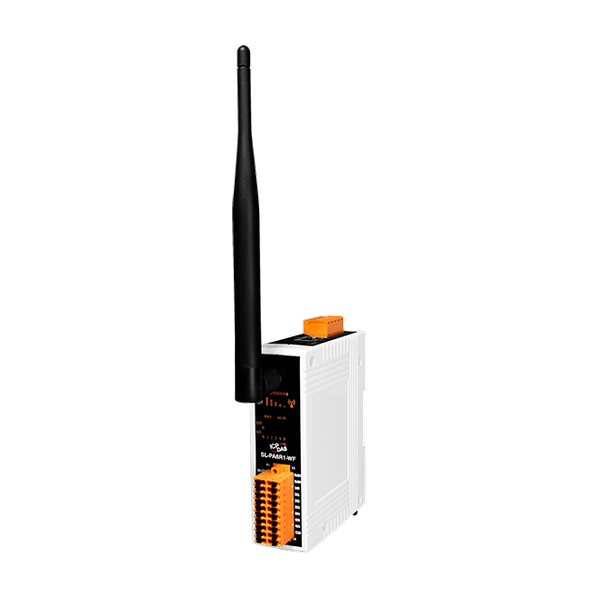

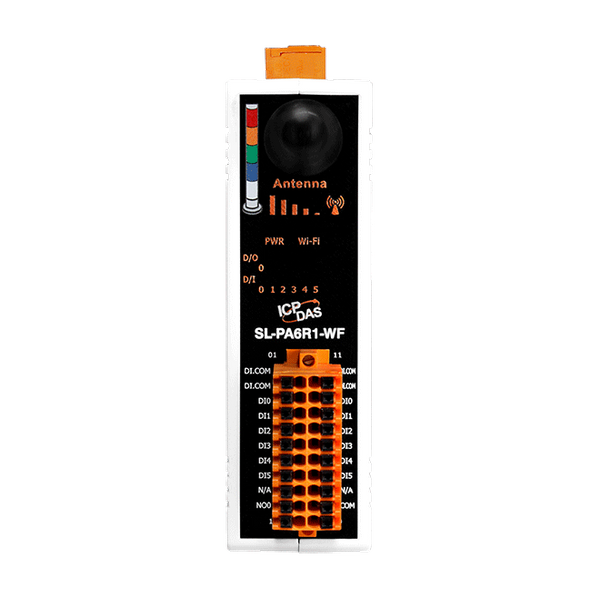

Głównym celem zarządzania stanem maszyn jest zmniejszenie ilości przestojów oraz redukcja kosztów produkcji. Najłatwiejszym sposobem na to jest zainstalowanie inteligentnego modułu SL-PA6R1-WF od ICPDAS, który monitoruje wyjścia wskaźników maszyny bez wpływu na jej działanie, co pozwala na kontrolowanie aktualnego etapu pracy maszyny oraz zapewnienie terminowego wsparcia systemu logistycznego w celu osiągnięcia celów produkcyjnych. SL-PA6R1-WF to moduł monitorujący sygnalizację świetlną z interfejsami Wi-Fi, Ethernet i RS-485. Zawiera 6-kanałowe cyfrowe wejście AC oraz 1-kanałowe wyjście przekaźnikowe, które mogą być wykorzystane do monitorowania statusu sygnalizacji świetlnej maszyny MES (Manufacturing Execution System).
Moduł można używać do wykrywania statusu każdego segmentu kolorystycznego sygnalizacji jako WYŁ, WŁ lub migający. Oprócz wykrywania statusu każdego indywidualnego segmentu kolorystycznego, można również zdefiniować status kombinacji wielu segmentów kolorystycznych, w tym możliwość raportowania czasu trwania poprzedniego statusu. SL-PA6R1-WF posiada połączenie WLAN, które jest zgodne ze standardami IEEE802.11b/g/n. Dzięki popularności infrastruktury sieci 802.11, SL-P6R1-WF oferuje łatwy sposób na wprowadzenie łączności bezprzewodowej do systemów monitorowania i kontroli. Dzięki integracji modułu SL-PA6R1-WF z systemem, łatwo jest wdrożyć monitorowanie statusu sygnalizacji na MES za pomocą oprogramowania SCADA w celu poprawy wykorzystania maszyn i przepustowości. SL-PA6R1- WF obsługuje również protokoły Modbus/TCP i UDP oraz konfigurację szyfrowania sieci, co umożliwia łatwy i bezpieczny dostęp dla użytkowników z każdego miejsca i o każdej porze.
Moduł można używać do wykrywania statusu każdego segmentu kolorystycznego sygnalizacji jako WYŁ, WŁ lub migający. Oprócz wykrywania statusu każdego indywidualnego segmentu kolorystycznego, można również zdefiniować status kombinacji wielu segmentów kolorystycznych, w tym możliwość raportowania czasu trwania poprzedniego statusu. SL-PA6R1-WF posiada połączenie WLAN, które jest zgodne ze standardami IEEE802.11b/g/n. Dzięki popularności infrastruktury sieci 802.11, SL-P6R1-WF oferuje łatwy sposób na wprowadzenie łączności bezprzewodowej do systemów monitorowania i kontroli. Dzięki integracji modułu SL-PA6R1-WF z systemem, łatwo jest wdrożyć monitorowanie statusu sygnalizacji na MES za pomocą oprogramowania SCADA w celu poprawy wykorzystania maszyn i przepustowości. SL-PA6R1- WF obsługuje również protokoły Modbus/TCP i UDP oraz konfigurację szyfrowania sieci, co umożliwia łatwy i bezpieczny dostęp dla użytkowników z każdego miejsca i o każdej porze.
Zastosowania
- Automatyzacja fabryk
- Automatyzacja maszyn
- Zdalna konserwacja
- Zdalna diagnostyka
- Urządzenia testowe
Parametry techniczne:
| Product Range: | Stack Light Monitor |
Software | |
| Software: Built-in Web Server: | Yes |
Moduł CPU | |
| CPU Module: Watchdog Timer: | Yes, Module (2.3 seconds), Communication (Programmable) |
System | |
| System: Security: | IP filter (whitelist) and Password (web) |
Izolacja | |
| Isolation: Intra-module Isolation: | 3750 VDC |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | ±2 kV for Power |
| EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for each Terminal ,
±8 kV Air for Random Point |
Wskaźniki LED | |
| LED Indicators: Status: | S1: System indicator ,
E1: PoE indicator (Green) ,
Link/Act (Yellow) ,
Antenna: Signal Strength |
Wejście cyfrowe | |
| Digital Input: Able to detect the status of each color segment: ON, OFF, or Flashing: | Yes |
Wi-Fi | |
| Wi-Fi: Transmission Distance (LoS): | 50 meters (LOS) |
| Wi-Fi: Standard Supported: | IEEE 802.11 b/g/n |
| Wi-Fi: RX Sensitivity: | -83 dBm @ 11 Mbps |
| Wi-Fi: Output Power: | 8 dBm @ 11 Mbps |
| Wi-Fi: Mode: | Infrastructure & Limit-AP |
| Wi-Fi: Encryption: | WEP, WPA and WPA2 |
| Wi-Fi: Antenna: | 5 dBi (Omni-Directional) |
| Wejście cyfrowe: Kanały: | 6 |
| Wejście cyfrowe: Typ: | Prawo Kontakt |
| Wejście cyfrowe: Sink/Source (NPN/PNP): | Sink/Source |
| Wejście cyfrowe: ON Poziom napięcia: | 80 VAC ~240 VAC |
| Wejście cyfrowe: OFF Poziom napięcia: | 30 VAC Max. |
| Wejście cyfrowe: Izolacja: | 3750 VDC |
| Digital Input: Input Impedance: | 150 KΩ, 2 W |
| Digital Input: Overvoltage Protection: | 300 VAC |
| Digital Input: Max. Stack Light Flashing Speed: | 60 Hz |
| Digital Input: Report Duration of Previous Status: | Yes, 10 ~ 65500 ms |
| Digital Input: Status monitoring for user-defined combinations of multiple color segments: | Max. 81 combinations |
Wyjście przekaźnikowe | |
| Wyjście przekaźnikowe: Kanały: | 1 |
| Wyjście przekaźnikowe: Typ: | Power Relay, Form A (SPST N.O.) |
| Relay Output: Contact Rating: | 5 A @ 250 VAC or 5 A @ 30 VDC |
| Relay Output: Operate Time: | 6 ms |
| Relay Output: Release Time: | 3 ms |
| Relay Output: Electrical Endurance: | VDE: ,
5 A @ 250 VAC 30,000 ops (10 ops/minute) at 75°C ,
5 A @ 30 VDC 70,000 ops (10 ops/minute) at 75°C ,
UL: ,
5 A @ 250 VAC/30 VDC 6,000 ops ,
3 A @ 250 VAC/30 VDC 100,000 ops |
| Relay Output: Mechanical Endurance: | 20,000,000 ops at no load (300 ops/minute) |
| Relay Output: Power on Value: | Yes, Programmable |
| Relay Output: Safe Value: | Yes, Programmable |
ETHERNET | |
| Ethernet: Porty: | 10/100 Base-TX, 8-Pin RJ-45 x1 (Auto-negotiating, Auto-MDI/MDIX, LED indicators) |
Porty COM | |
| Porty COM: Szybkość transmisji: | 1200 ~ 115200 bps |
| COM Ports: Protocol: | Modbus/RTU(RS-485), Modbus TCP(Ethernet, Wi-Fi) and MQTT(Ethernet) |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Input Range: | Terminal Block: +10 ~ +48 VDC ,
PoE: IEEE 802.3af, Class 1 |
| Power: Consumption: | PoE: 1.2 W Max. ,
Non-PoE: 1 W Max. |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 33 x 108 x 127 (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80°C |
| Environment: Humidity: | 10 ~ 95% RH, Non-condensing |
| Status: | Available |
