Główne cechy
- Obsługuje wejścia cyfrowe AC/DC
- 8 różnicowych wejść cyfrowych
- Wszystkie kanały mogą być używane jako liczniki 16-bitowe
- Izolacja kanał-kanał
- Wbudowany podwójny watchdog
Wprowadzenie

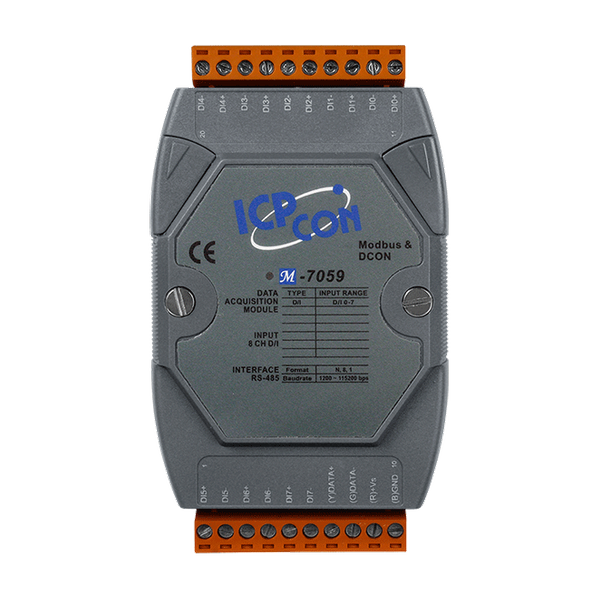

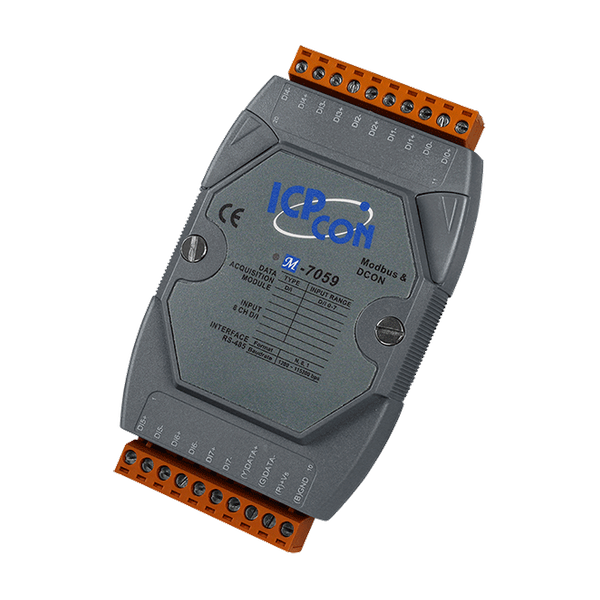

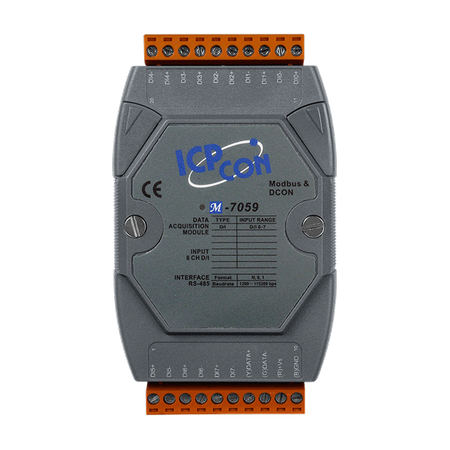

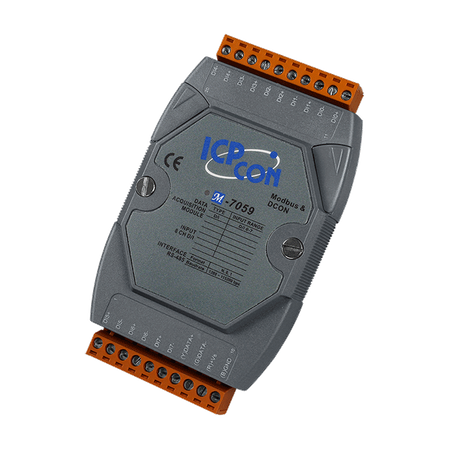

Moduł M-7059/M-7059D oferuje 8 różnicowych kanałów do cyfrowego wejścia AC/DC, z których każdy charakteryzuje się izolacją przyłączoną do kanału. Wszystkie cyfrowe kanały wejściowe mogą być również wykorzystywane jako 16-bitowe liczniki. Moduł M-7059D posiada 8 wskaźników LED do monitorowania statusu kanałów. Standardowo wyposażony jest w ochronę ESD ±4 kV oraz izolację 3750 VDC wewnątrz modułu. M-7059(D) obsługuje protokoły Modbus RTU i DCON, które można konfigurować za pomocą oprogramowania, a wszystkie specyfikacje sprzętowe są takie same jak w modelu I-7059(D).
Zastosowania
• Automatyzacja budynków
• Automatyzacja fabryk
• Automatyzacja maszyn
• Zdalna konserwacja
• Zdalna diagnostyka
• Urządzenia testujące
Parametry techniczne:
| Product Range: | M-7000 |
Moduł CPU | |
| CPU Module: Watchdog Timer: | Module, Communication (Programmable) |
Izolacja | |
| Isolation: Intra-module Isolation: | 3750 VDC |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | ±4 kV for Power Line |
| EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for each Terminal ,
±8 kV Air for Random Point |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power and Communication |
Wejście cyfrowe/licznik | |
| Wejście cyfrowe/licznik: Kanały: | 8 |
| Wejście cyfrowe/licznik: Typ: | Prawo Kontakt |
| Digital Input/Counter: Sink/Source (NPN/PNP): | Sink/Source |
| Digital Input/Counter: ON Voltage Level: | 10 ~ 80 VAC ,
±15 ~ ±80 VDC |
| Digital Input/Counter: OFF Voltage Level: | 3 VAC Max. ,
±3 VDC Max. |
| Digital Input/Counter: Max. Counts: | 65535 (16-bit) |
| Digital Input/Counter: Frequency: | 100 Hz |
| Digital Input/Counter: Min. Pulse Width: | 5 ms |
| Digital Input/Counter: Input Impedance: | 10 kΩ |
| Wejście cyfrowe/licznik: Ochrona przed przepięciem: | 100 VAC/VDC Max. |
| Digital Input/Counter: Channel-to-Channel Isolation: | ±2 kV |
Porty COM | |
| Porty COM: Porty: | 1 x RS-485 |
| Porty COM: Szybkość transmisji: | 1200 ~ 115200 bps |
| COM Ports: Data Format: | (N, 8, 1), (N, 8, 2), (E, 8, 1), or (O, 8, 1) |
| COM Ports: Protocol: | Modbus RTU, DCON |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Input Range: | +10 ~ +30 VDC |
| Power: Consumption: | 0.3 W |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 72 x 123 x 35 (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -40 ~ +85 °C |
| Environment: Humidity: | 10 ~ 95% RH, Non-condensing |
| Status: | Available |
Jeśli potrzebujesz dodatkowych informacji zadzwoń do nas (22 831 10 42) lub napisz wiadomość.
