Główne cechy
- Przetwarzanie w locie: EtherCAT
- 2 x RJ-45 interfejs szeregowy
- Maksymalna odległość między stacjami może wynosić do 100 m (100BASE-TX)
- Obsługa połączenia typu daisy chain
- Wymienny blok złącz śrubowych

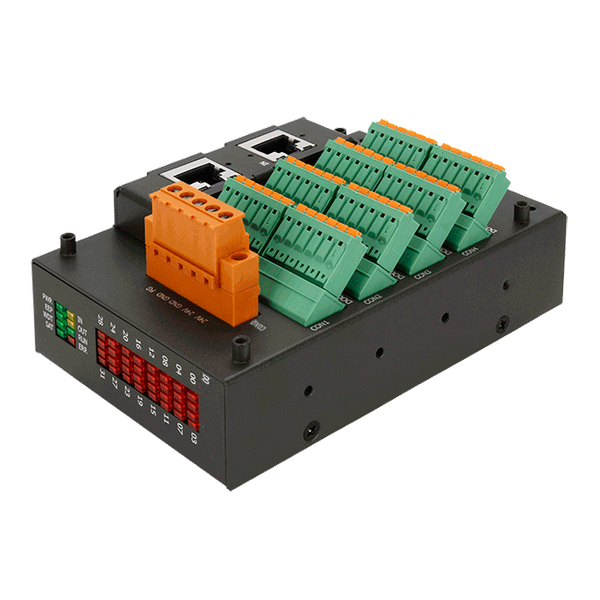

- Wskaźniki LED dla statusu I/O
- Wbudowane izolowane 32-kanałowe wyjścia cyfrowe
- Konfigurowalne ustawienia wartości startowej
- Zachowanie wartości wyjściowych po zmianie stanu maszyny
Wprowadzenie

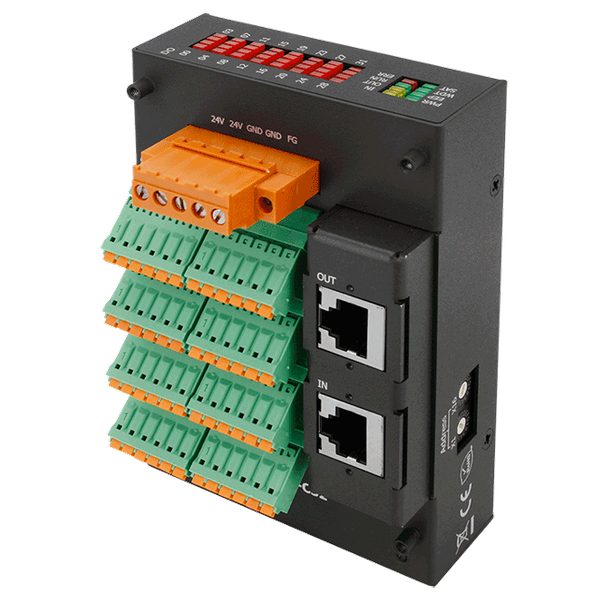

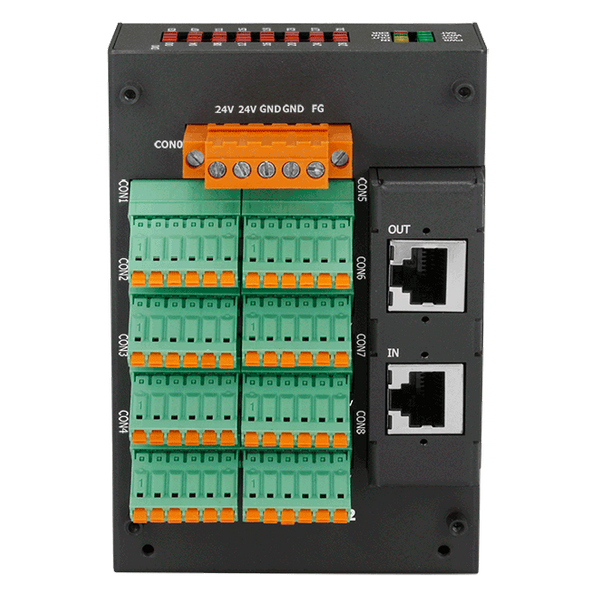

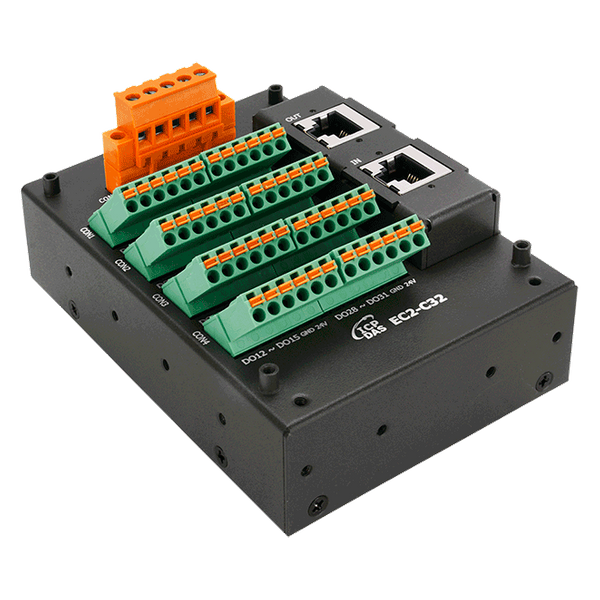

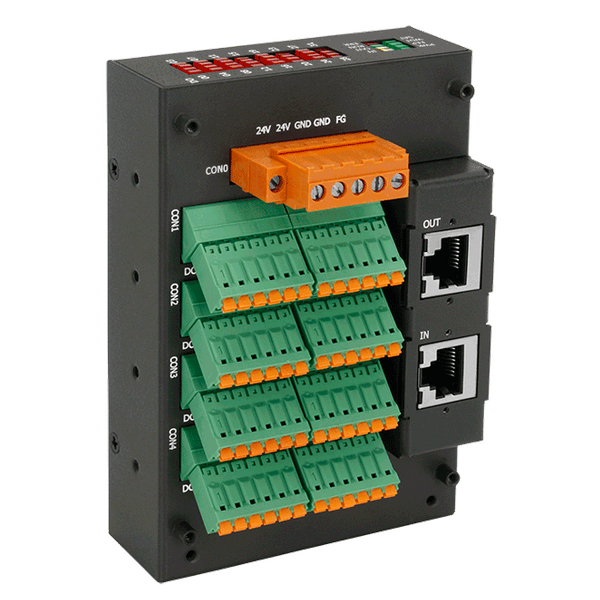

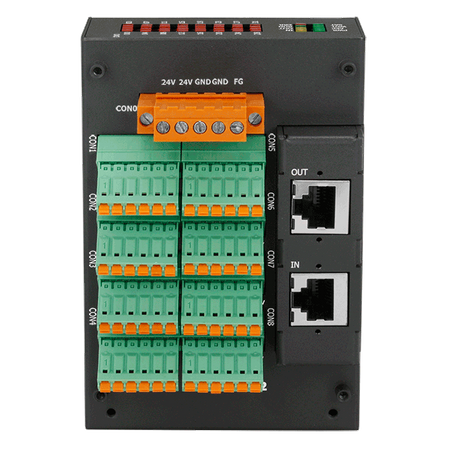

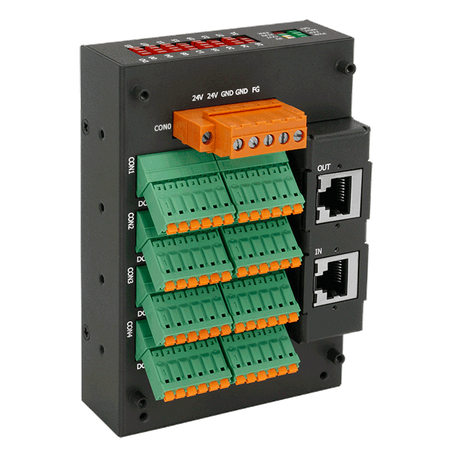

EC2-C32 jest przemysłowym modułem I/O typu slave wyposażonym w 32 cyfrowe wyjścia. Moduł obsługuje protokół EtherCAT i jest instalowany poprzez połączenie typu daisy chain, co umożliwia bardziej skalowalny system z mniejszą ilością okablowania. Użytkownicy mogą uzyskać status wejść i wyjść nie tylko poprzez dane przetwarzane, ale także za pomocą wskaźników LED. EC2-C32 przeszedł testy zgodności i jest w pełni kompatybilny z dowolnym EtherCAT Master lub konfiguratorem, umożliwiając łatwe wdrażanie różnych aplikacji.
Parametry techniczne:
| Product Range: | EtherCAT |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | Signal: 1 KV Class B; Power: 1 KV Class B |
| EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for each Terminal |
| EMS Protection: Surge (IEC 61000-4-5): | ± 1 kV Class A |
Wyjście cyfrowe | |
| Wyjście cyfrowe: Kanały: | 32 |
| Wyjście cyfrowe: Typ: | Open Collector (Sink),with internal flywheel diode |
| Wyjście cyfrowe: Napięcie obciążenia: | 40 VDC Max. |
| Wyjście cyfrowe: Prąd obciążenia: | 150 mA/Channe (Sink) @ 25℃ ,
100 mAChannel (Sink) @ 60℃ |
| Wyjście cyfrowe: Izolacja: | 3000 VDC |
EtherCAT | |
| EtherCAT: Ports: | EtherCAT, 2 X RJ45 |
| EtherCAT: Node ID: | Up to 256 |
| EtherCAT: Distance Between Stations: | Max. 100m (100Base-Tx) |
| EtherCAT: Data Transfer Medium: | Ethernet/EtherCAT cable(min. CAT5), shielded |
| EtherCAT: Cycle Time: | 100 us |
| EtherCAT: Distributed Clocks: | Yes |
Power | |
| Power: Input Range: | +24 VDC |
| Power: Consumption: | 3 W |
Mechaniczny | |
| Mechanical: Casing: | Metal with IP40 |
| Mechanical: Dimensions (mm): | 83 x 122 x 65 (W x L x D) |

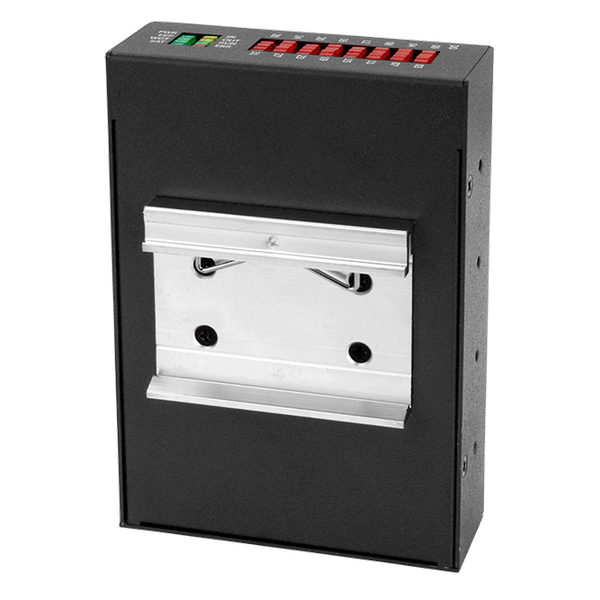

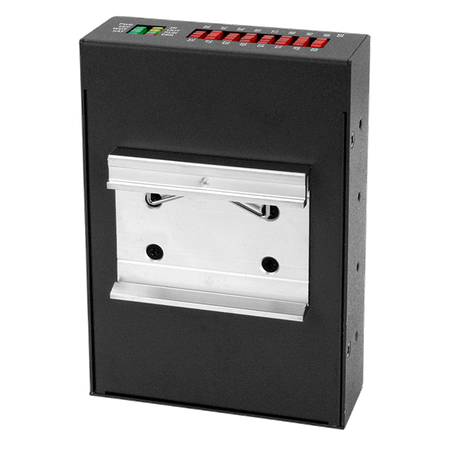

| Mechanical: Installation: | DIN-Rail or Wall Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
Jeśli potrzebujesz dodatkowych informacji zadzwoń do nas (22 831 10 42) lub napisz wiadomość.
