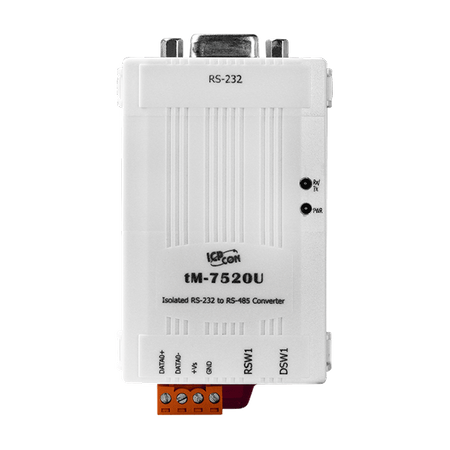

Name: tM-7520U
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Dwukierunkowa ochrona izolacyjna 2500 VDC
Ochrona ESD dla linii danych RS-485
Niskie zużycie energii
Zastosowanie z długimi kablami
Wskaźnik zasilania i przepływu danych do diagnozy

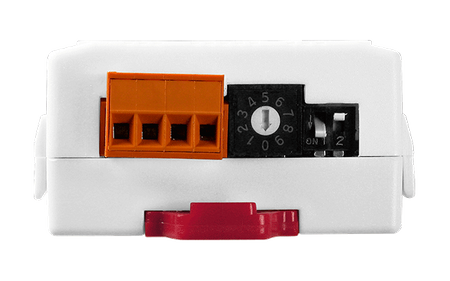

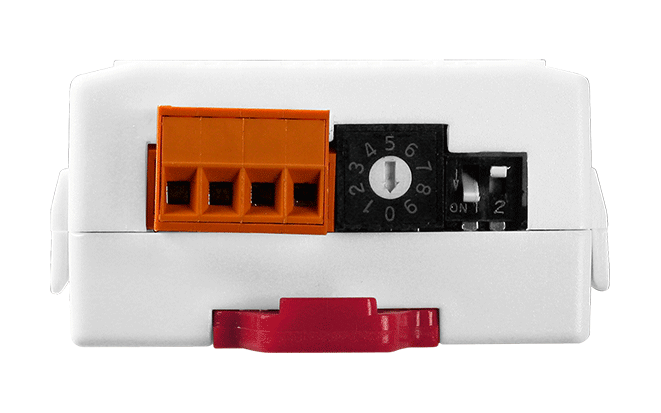

Łatwy w użyciu przełącznik obrotowy do ustawiania szybkości transmisji, 1200 ~ 115200 bps
Kompaktowa obudowa pasująca na szynę DIN

Wprowadzenie

Większość przemysłowych systemów komputerowych oferuje standardowe porty szeregowe RS-232 z ograniczoną prędkością transmisji, zasięgiem i możliwościami sieciowymi. Standardy RS-485 przezwyciężają te ograniczenia, używając różnicowych linii napięcia do sygnałów danych i sterowania. tM-7520U przejrzyście przetwarza sygnały RS-232 na izolowane sygnały RS-485 bez konieczności zmiany sprzętu lub oprogramowania. Pozwala to na łatwe budowanie przemysłowych systemów komunikacji na dużą odległość, korzystając ze standardowego sprzętu PC. Moduł zapewnia izolację optyczną 2500 VDC, umożliwiając oddzielenie i ochronę krytycznych segmentów systemu od reszty sieci RS-485.

tM-7520U oferuje 2 tryby ustawiania szybkości transmisji, jeden to tryb Self-Tuner, a drugi to tryb stałej prędkości transmisji. Tryb Self-Tuner może obsługiwać różne prędkości transmisji i formaty danych. Projekt trybu Self-Tuner jest dokładnie taki sam jak w serii I-7520. Tryb stałej prędkości transmisji oferuje lepszą jakość transmisji danych na długich, zaszumionych liniach lub w środowiskach z dużymi zakłóceniami elektrycznymi.

Parametry techniczne:

Product Range:	Converter
Izolacja
Isolation: Intra-module Isolation:	2500 VDC 2-way Isolated
Ochrona EMS
EMS Protection: ESD (IEC 61000-4-2):	Yes, Contact for Each Terminal
Wskaźniki LED
LED Indicators: Status:	1 x Power , 1 x TxD/RxD
Porty COM

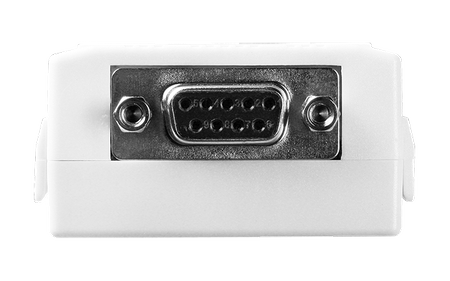

Porty COM: Porty:	1 x RS-232 Input (Master) , 1 x RS-485 Output (Slave)
Porty COM: Szybkość transmisji:	300 ~ 115200 bps for Self-Tuner , 1200 ~ 115200 bps for Fixed baud rate setting
COM Ports: Bias Resistor:	Yes, 1 KΩ
COM Ports: Node Address:	254 (max.)
Power
Power: Input Range:	+10 VDC ~ +30 VDC (Non-isolated)
Power: Consumption:	0.5 W
Mechaniczny
Mechanical: Casing:	Plastic
Mechanical: Dimensions (mm):	52 x 92 x 27 (W x L x H)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +75 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
