Główne cechy
- 1 kanał wyjściowy prądu analogowego (filtr sygnału HART)
- 1 kanał przepuszczający sygnał HART
- Obsługa trybu Burst HART
- Obsługa trybu punkt-punkt HART
- Umożliwia pracę dwóch mistrzów HART
- Obsługa funkcji zasilania pętli (moduł dostarcza +30V)
- Ochrona ESD 4KV
- Rezystor obciążenia 250Ω
Wprowadzenie

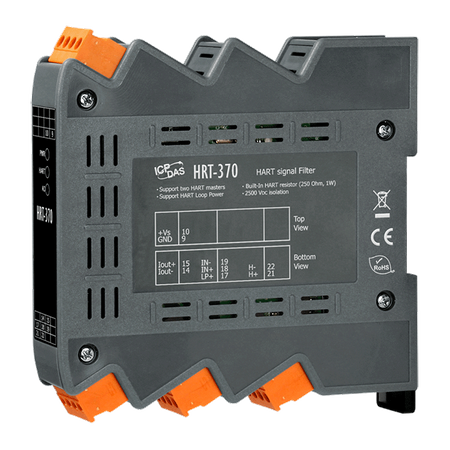

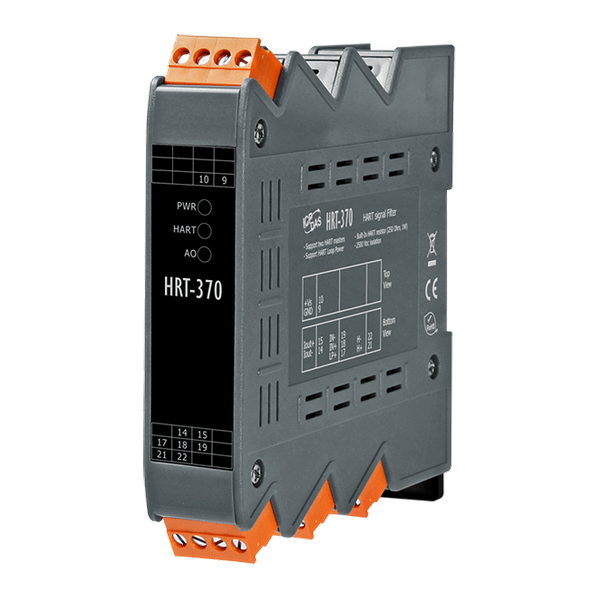

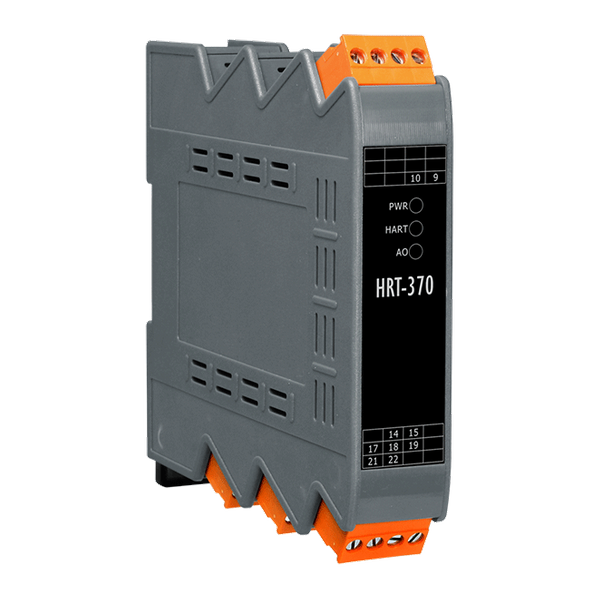

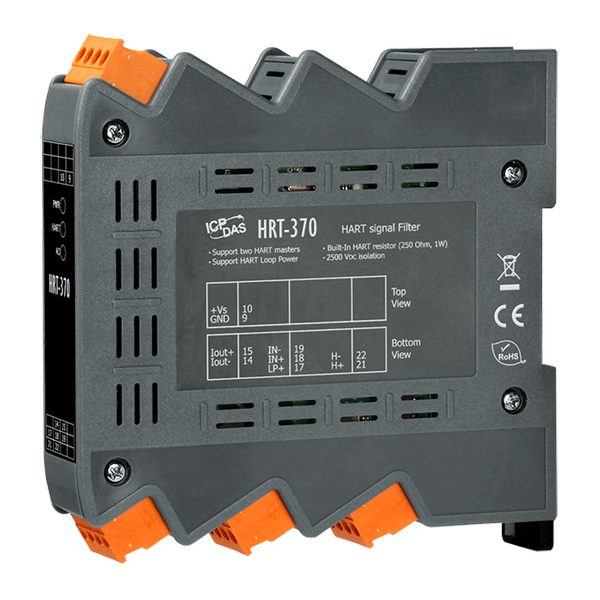

HRT-370 to filtr sygnału HART specjalnie zaprojektowany do rozwiązywania problemu zakłócania sygnału analogowego podczas dodawania sygnału HART do procesu komunikacji. Po podłączeniu HRT-370 do urządzenia HART, rozdziela on wejściowy sygnał HART na dwa kanały wyjściowe, jeden zachowuje oryginalny sygnał HART, a drugi filtruje sygnał HART, aby uzyskać czysty sygnał analogowy. Dzięki temu użytkownicy mogą łatwiej i precyzyjniej kolekcjonować i przetwarzać zarówno dane HART, jak i prąd analogowy, stosując HRT-370.
Zastosowania
Parametry techniczne:
| Product Range: | HART |

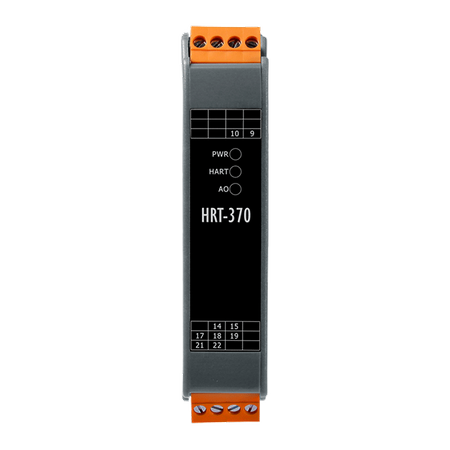

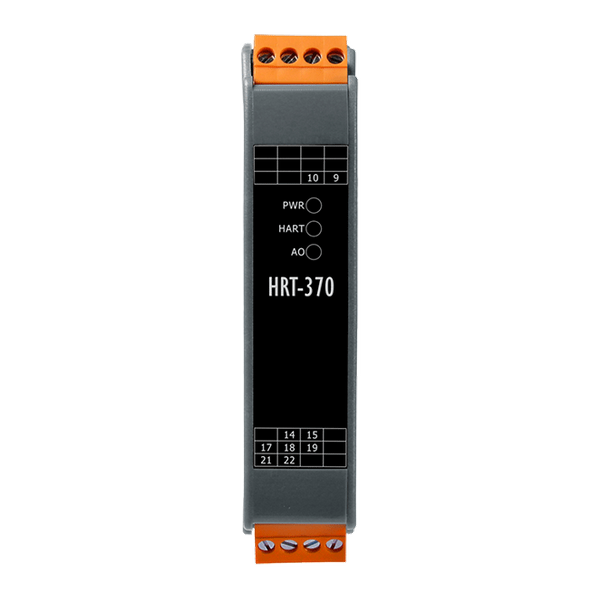

Wskaźniki LED | |
| LED Indicators: Status: | PWR: Module power status ,
HART: HART connection status ,
AO: AO connection status |
Wyjście analogowe | |
| Analog Output: Zero Drift: | ± 0.1% FSR @25 °C ,
± 0.5% FSR @-30/+80°C |
| Analog Output: Span Drift: | ± 0.1% FSR @25 °C ,
± 0.5% FSR @-30/+80°C |
| Analog Output: Response Time: | 40ms @ 250 Ω |
| Analog Output: Voltage Output Capability: | External +30V @ 800Ω (Sink) |
| Analog Output: Isolation: | 2500VDC |
HART | |
| HART: Device: | 2-wired or 4-wired HART devices (Point to Point) |
| HART: Isolation: | 2500 VDC |
| HART: Input Impedance: | 250Ω±5% (2W) |
| HART: Loop Power: | Yes (module provides +30V output) |
| HART: Auxiliary Supply: | 24V @ 20mA |
Power | |
| Power: Reverse Polarity Protection: | Power reverse polarity protection, Over-voltage brown-out protection |
| Power: Input Range: | Unregulated +10 ~ +30 VDC |
| Power: Consumption: | Maximum: (20mA) => 0.05mA @ 30VDC, 1.5W |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 25 x 116 x 120 |
| Mechanical: Installation: | DIN-Rail |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80 °C |
| Environment: Humidity: | 5% ~ 95% RH, Non-condensing |
| Status: | Available |
Jeśli potrzebujesz dodatkowych informacji zadzwoń do nas (22 831 10 42) lub napisz wiadomość.
