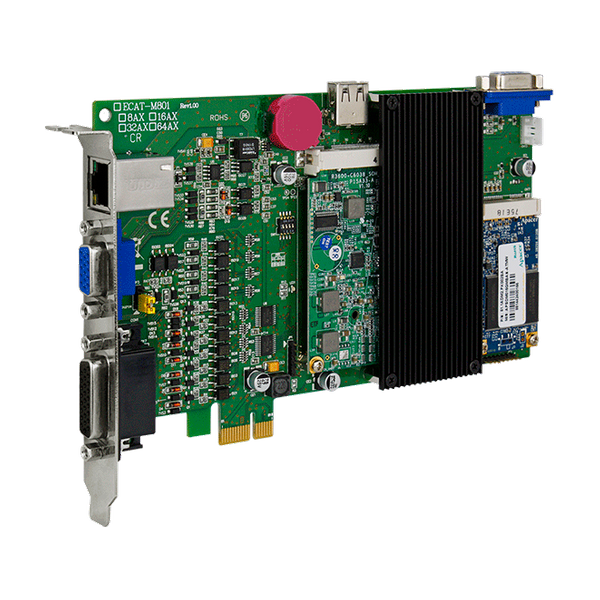

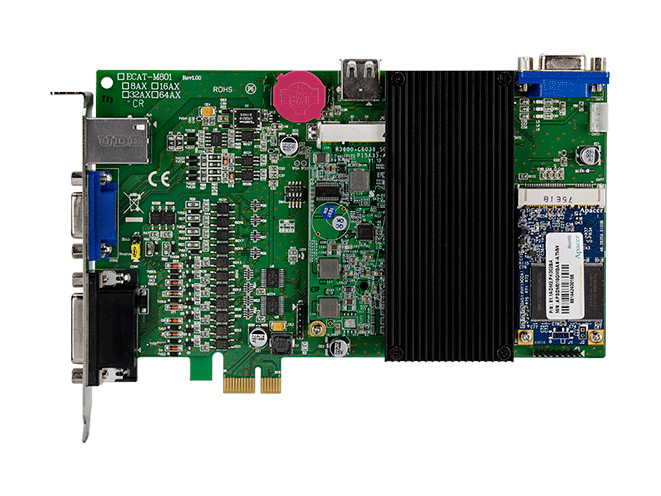

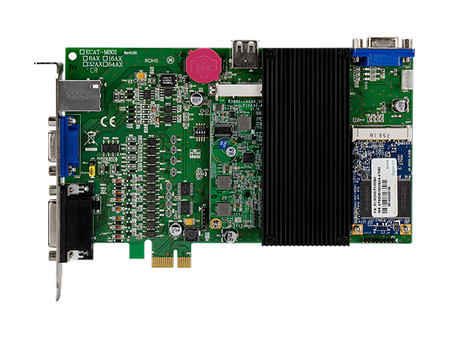

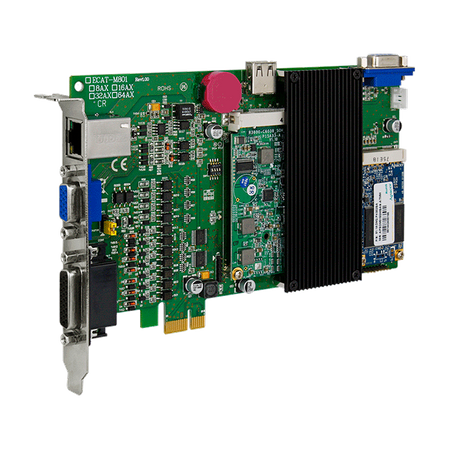

Name: ECAT-M801-8AX
Brand: ICP DAS

Broszura Pobierz

Główne cechy

• Czas cyklu EtherCAT do 0,5 ms
• Sterowanie ruchem do 8 osi
• Obsługa do 512 slave'ów
• Synchronizowany ruch (E-GEAR, E-CAM)
• Wirtualne osie
• Interpolacja liniowa wieloosiowa
• Wbudowane 13 wejść cyfrowych i 13 wyjść cyfrowych
• Wbudowane 2 interfejsy enkodera z wyjściem wyzwalanym
• System sterowania sprzężonego

> Zbudowany z drugim procesorem wspierającym technologię retencji komunikacji EtherCAT, system ten zapewnia bezproblemową komunikację EtherCAT i nieprzerwane działanie procesów, nawet w przypadku awarii systemu operacyjnego lub programu.

Wprowadzenie

EtherCAT (Ethernet for Control Automation Technology) to otwarty, wysokowydajny system fieldbus, który udostępnia technologie Ethernet na poziomie I/O. EtherCAT zapewnia elastyczne okablowanie, szybką komunikację i wiele innych przydatnych funkcji. Wymaga mastera do kontrolowania licznych slave'ów. ICP DAS oferuje karty master do PC, umożliwiając użytkownikom budowę aplikacji związanych z ruchem. Karta ta może oferować funkcje sterowania ruchem wieloosiowym i I/O dzięki wbudowanemu CPU, co znacznie obniża obciążenie procesora w PC. Jednocześnie ICP DAS oferuje liczne moduły I/O slave do wyboru przez użytkowników. Ponieważ technologia EtherCAT jest standardem przemysłowym, moduły te mogą współpracować z innymi slave'ami EtherCAT innych producentów w jednym systemie.

Zastosowania

• Sterowanie ruchem
• Sterowanie I/O
• System akwizycji danych

Akcesoria

Parametry techniczne:

Product Range:	Master
HARDWARE
Hardware: Connector:	RJ45 x1 , DB-26 (Female) , DB-15 (Female)
Wejście enkodera
Wejście enkodera: Liczba osi:	2
Encoder Input: Type:	Quadrant, CW/CCW, Pulse/Dir.
Wejście enkodera: Rozdzielczość:	32-bit
Encoder Input: Response Speed:	1 MHz
Encoder Input: Compare Trigger Output:	2-ch
Wejście cyfrowe
Wejście cyfrowe: Kanały:	13
Wejście cyfrowe: Typ:	Prawo Kontakt
Wejście cyfrowe: Sink/Source (NPN/PNP):	Sink/Source
Wejście cyfrowe: ON Poziom napięcia:	+19 V ~ + 24 V
Wejście cyfrowe: OFF Poziom napięcia:	+11 V Max.
Wejście cyfrowe: Izolacja:	3000 VDC
Wyjście cyfrowe
Wyjście cyfrowe: Kanały:	13
Wyjście cyfrowe: Typ:	Kolektor otwarty
Wyjście cyfrowe: Sink/Source (NPN/PNP):	Zlew
Wyjście cyfrowe: Napięcie obciążenia:	+24 V
Wyjście cyfrowe: Prąd obciążenia:	100 mA/ch
Wyjście cyfrowe: Izolacja:	3000 Vrms
Magistrala PC
Magistrala PC: Typ:	PCI Express x1
EtherCAT
EtherCAT: Ports:	1 x RJ-45
EtherCAT: No. of Axes:	Max. 8
EtherCAT: No. of Nodes:	Max. 512
EtherCAT: Data Transfer Medium:	Ethernet Cable (Min. CAT 5e), Shielded
Mechaniczny
Mechanical: Dimensions (mm):	135 x 192 x 21.5 (W x L x D)
Środowisko
Environment: Operating Temperature:	0 ~ +60 °C
Environment: Storage Temperature:	-20 ~ +70 °C
Environment: Humidity:	0 ~ 90% RH, Non-condensing
Status:	Available
