Name: iNS-306
Brand: ICP DAS

Broszura Pobierz

Główne cechy

4 porty PoE/PoE+ PSE, w pełni zgodne z IEEE 802.3af/at
Do 30 watów na port PoE przy zasilaniu 24 ~ 57 VDC
Ethernet Bypass dla Portów 5 i 6
Zarządzanie zasilaniem i kontrola harmonogramu dla każdego portu PoE
RTC (Zegar czasu rzeczywistego) z synchronizacją NTP
Konfiguracja i zarządzanie za pomocą interfejsu Web GUI

Wprowadzenie

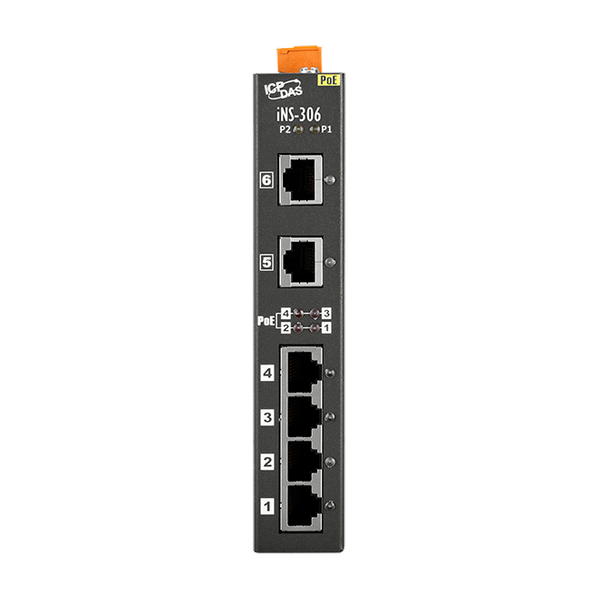

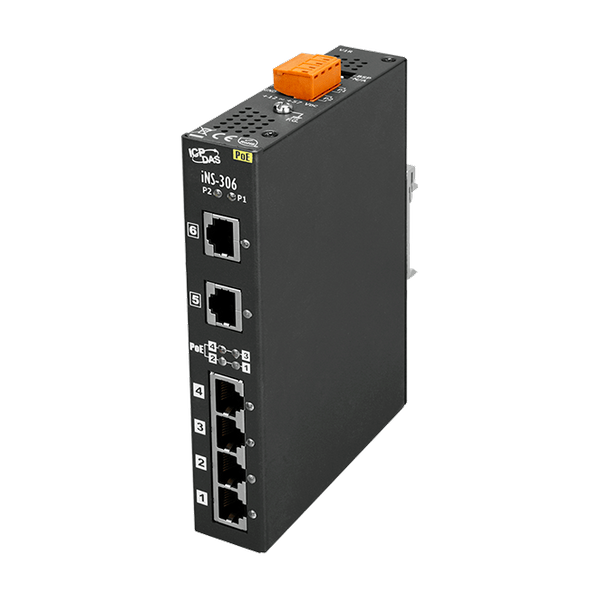

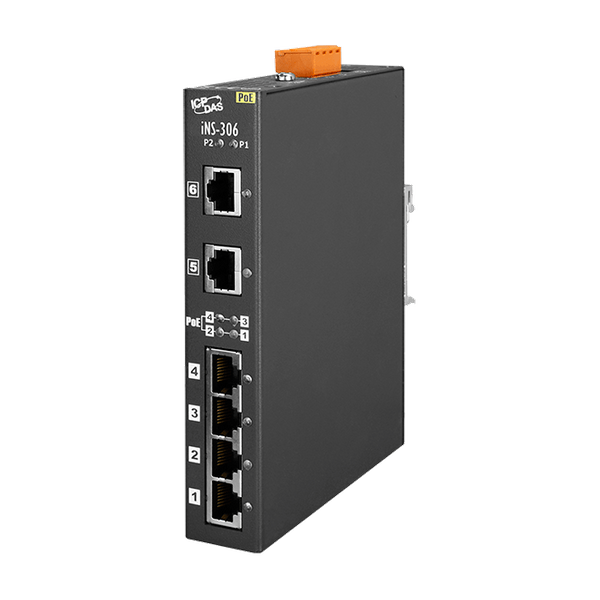

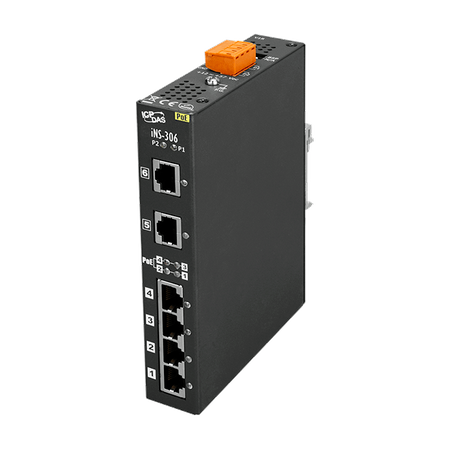

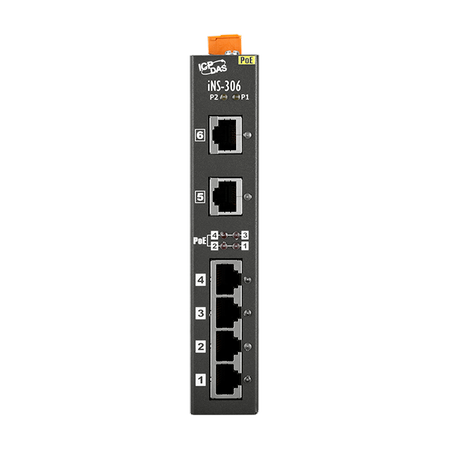

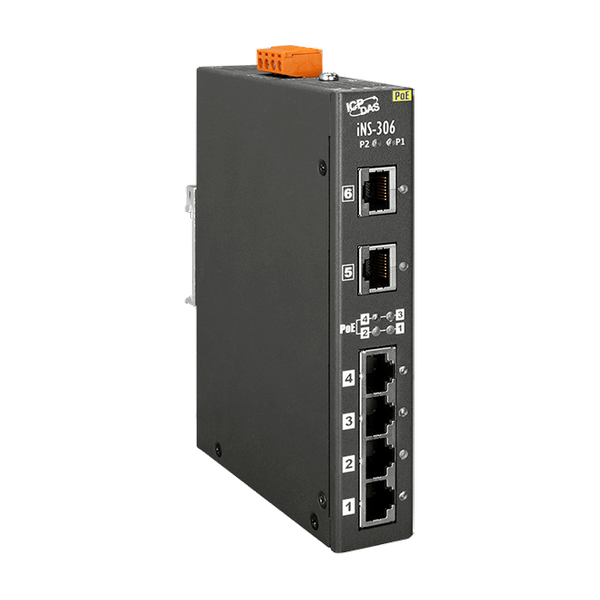

iNS-306 to 6-portowy przełącznik IoT obsługujący Power-over-Ethernet na portach od 1 do 4. Przełącznik jest klasyfikowany jako urządzenie źródłowe zasilania (PSE), a przy użyciu w ten sposób, przełącznik iNS-306 umożliwia centralizację zasilania, dostarczając do 30 watów. iNS-306 może być używany do zasilania urządzeń zgodnych ze standardem IEEE 802.3af/at (PD).

Przełącznik obsługuje prosty i przyjazny interfejs użytkownika, dzięki któremu można zarządzać stanem zasilania urządzenia PoE zdalnie przez stronę internetową.

Obsługuje również funkcję harmonogramowania zasilania, dzięki której urządzenie automatycznie wyłącza zasilanie, gdy nie jest potrzebne, aby osiągnąć cel oszczędności energii.

Interfejs zarządzania Web GUI

Przełącznik iNS-306 IoT obsługuje interfejs zarządzania Web GUI, łatwy i szybki w konfiguracji i monitorowaniu statusu Ethernet, napięcia PoE, prądu i zużycia. Zapewnia klientom nowe opcje inteligentnego zarządzania.

Harmonogram włączania/wyłączania zasilania

Dla każdego portu PoE przełącznika iNS-306 indywidualnie przypisany jest harmonogram włączania/wyłączania zasilania. Automatyczne wyłączanie i włączanie urządzeń w określonym czasie pozwala zaoszczędzić siłę roboczą, koszty czasu i energii, gdy urządzenia nie są używane.

Harmonogram resetowania zasilania

Urządzenia zasilane przez PoE mogą działać wolno lub stać się nieoperacyjne, jeśli są włączone przez zbyt długi czas. Prosty reset może pomóc rozwiązać większość problemów w większości przypadków. Przełącznik iNS-306 oferuje indywidualny harmonogram resetowania zasilania dla każdego portu PoE, można skonfigurować harmonogram poprzez przeglądarkę internetową, aby regularnie resetować urządzenia i utrzymywać je w dobrym stanie.

Zasilanie redundantne

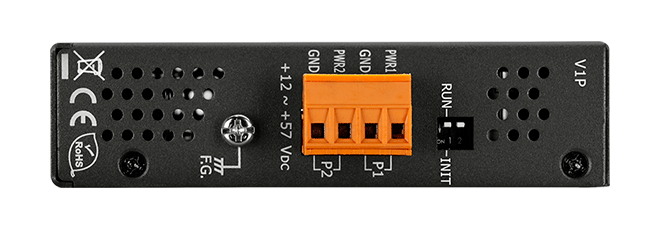

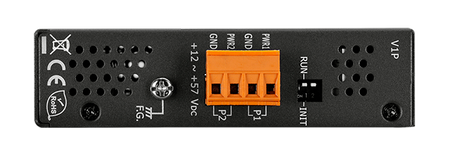

Oba wejścia zasilania mogą być jednocześnie podłączone do aktywnych źródeł zasilania DC. Jeśli jedno źródło zasilania zawiedzie, drugie źródło automatycznie przejmie zasilanie przełącznika iNS-306.
W przypadku pracy przy dużym obciążeniu (całkowite obciążenie PoE powyżej 60W) zaleca się użycie podwójnego zasilacza.

Zastosowanie Ethernet bypass

Obsługuje technologię Daisy chain, gdy przełącznik iNS-306 zawiedzie, Port 5 i Port 6 obejdą sygnał Ethernet, zapewniając transmisję ważnych danych.

Parametry techniczne:

Product Range:	IoT Switch
Wskaźniki LED
LED Indicators: Status:	PWR1, PWR2, POE, Link/Act, Speed
ETHERNET
Ethernet: Porty:	6 x RJ-45, 10/100Base-TX
Ethernet: Standards:	IEEE 802.3 for 10 Base-T , IEEE 802.3u for 100 Base-TX , IEEE 802.3x for Flow Control, Back Pressure Flow Control , IEEE 802.3af Power Over Ethernet , IEEE 802.3at Power Over Ethernet , Energy Efficient Ethernet (EEE) as per 802.3az; this provides power savings during idle network activity
Ethernet: Processing Type:	Store & forward; wire speed switching
Ethernet: MAC Table:	16K
Ethernet: Frame Buffer Memory:	4Mbit
Ethernet: Isolation:	1500 Vrms 1 minute
Ethernet: DIP Switch:	Init
Technologia PoE
PoE Technology: PoE Compliance:	100% IEEE 802.3at compliant
PoE Technology: PoE Power:	Up to 30 watts per channel
PoE Technology: PoE Operation:	Automatic detection and power management
PoE Technology: PoE Pin Assignments:	V+ (pin 1, 2), V-(pin 3, 6)
PoE Technology: PoE Disconnect Mode:	DC disconnect
PoE Technology: PoE Voltage:	+52 VDC
Power
Power: Reverse Polarity Protection:	Yes
Power: Input Range:	+12 VDC ~ +57 VDC Redundant dual Input
Power: Redundant Power Inputs:	Yes
Power: Consumption:	0.15 A @ 24 VDC without PD loading, 6A @ 24VDC with PD full loading (30W per ports) , 0.10 A @ 48 VDC without PD loading, 3A @ 48VDC with PD full loading (30W per ports)
Mechaniczny
Mechanical: Casing:	Metal
Mechanical: Dimensions (mm):	DIN-rail mounting: 28 x 160 x 119 (W x L x H) , Wall mounting: 28 x 199 x 112 (W x L x H)
Mechanical: Installation:	DIN-rail mounting or wall mounting (optional)
Środowisko
Environment: Operating Temperature:	-40 °C ~ +75 °C
Environment: Storage Temperature:	-40 °C ~ +85 °C
Environment: Humidity:	10% ~ 90% RH, Non-condensing
Status:	Available
