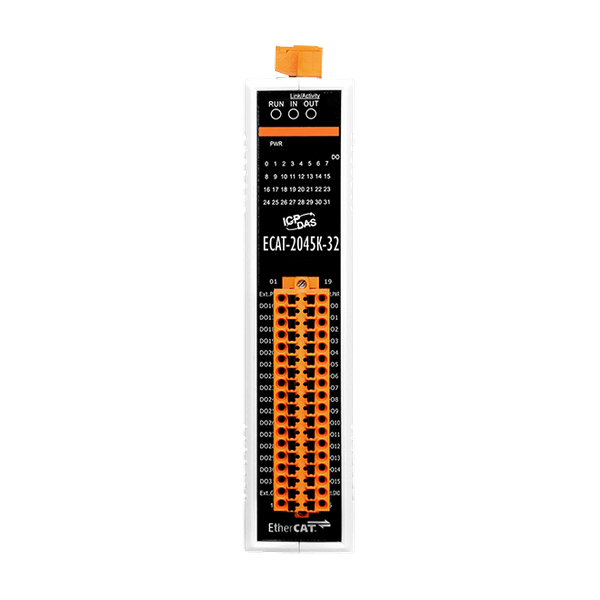

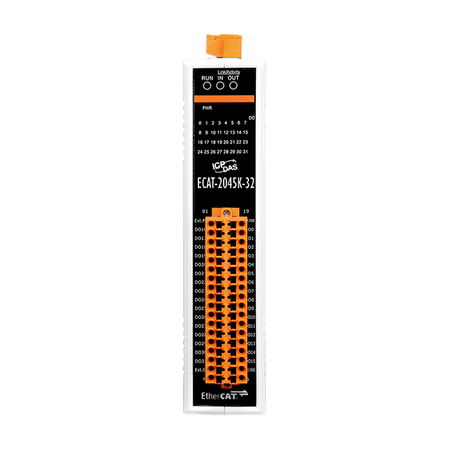

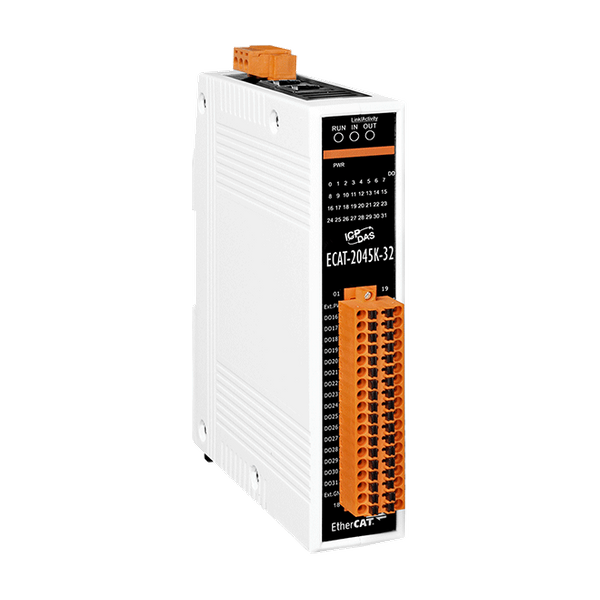

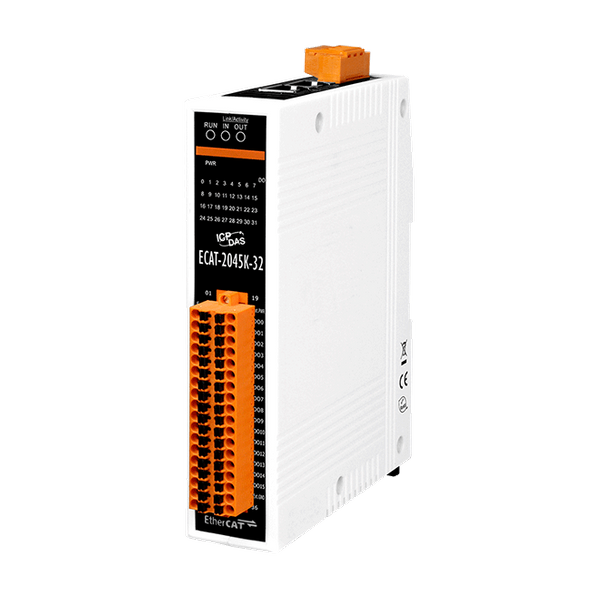

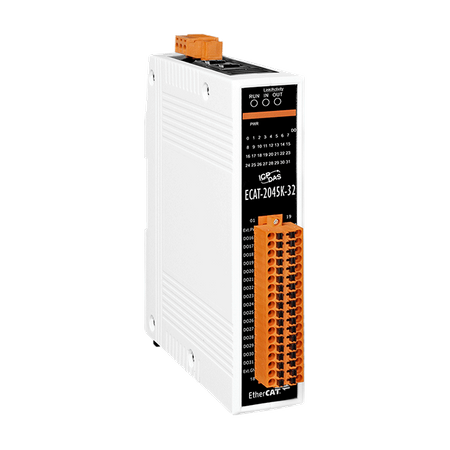

Name: ECAT-2045K-32
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Przetwarzanie w locie: EtherCAT
Potężny MCU obsługujący efektywny ruch sieciowy
2 x interfejs RJ-45
Odległość między stacjami do 100 m (100BASE-TX)
Obsługa połączeń łańcuchowych
Przetestowany za pomocą narzędzia do testowania zgodności EtherCAT
Odłączalny blok terminali
Wskaźniki LED statusu wyjść
Wbudowane 32 cyfrowe wyjścia
Zachowanie wartości wyjściowych po zmianie stanu maszyny
Zgodność z RoHS
Ochrona ESD 4 kV kontaktowa dla każdego kanału

Wprowadzenie

ECAT-2000 jest wyposażony w protokół EtherCAT i instalowany przez połączenie łańcuchowe, co umożliwia elastyczność montażu urządzeń oraz zmniejsza koszty infrastruktury i operacyjne. Wszystkie moduły można wdrożyć w topologiach sieciowych takich jak gwiazda, liniowa lub pierścieniowa. Izolowane wejście i wyjście chronią ECAT-2000 przed szkodliwymi zakłóceniami i środowiskiem. ECAT-2045K-32 ma zbudowane izolowane 32 cyfrowe wyjścia. Użytkownicy mogą uzyskać status wejść i wyjść nie tylko poprzez dane procesowe, ale także z jego wskaźników LED. Moduł przeszedł i został zweryfikowany przez narzędzie do testowania zgodności, więc każdy odpowiedni EtherCAT Master lub konfigurator może nim zarządzać i wdrażać różne aplikacje z łatwością.

Zastosowania

Narzędzia półprzewodnikowe
Formowanie metali
Pakowanie
Wtryskarki
Systemy montażowe
Maszyny drukarskie
Robotyka

	ECAT-2045-32	ECAT-2045K-32
Cyfrowe kanały wyjściowe	32 Sink	32 Sink
Zmiana stanu maszyny: OP mode -> jakikolwiek tryb	Wyczyść wszystkie wartości wyjść DO	Zachowaj wartości wyjść
Odłączony	Wyczyść wszystkie wartości wyjść DO	Zachowaj wartości wyjść

Parametry techniczne:

Product Range:	EtherCAT
Ochrona EMS
EMS Protection: EFT (IEC 61000-4-4):	Signal: ±1 kV Class A; Power: ±1 kV Class A
EMS Protection: ESD (IEC 61000-4-2):	± 4 kV Contact for Each Channel
EMS Protection: Surge (IEC 61000-4-5):	± 1 kV Class A
Wyjście cyfrowe
Wyjście cyfrowe: Kanały:	32
Wyjście cyfrowe: Typ:	Open Collector (Sink , NPN)
Wyjście cyfrowe: Napięcie obciążenia:	+3.5 VDC ~ +50 VDC
Wyjście cyfrowe: Prąd obciążenia:	500 mA/Channel
Wyjście cyfrowe: Izolacja:	3750 Vrms
EtherCAT

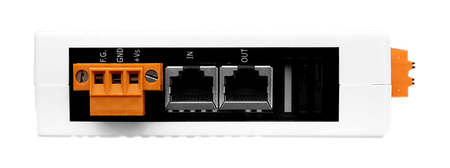

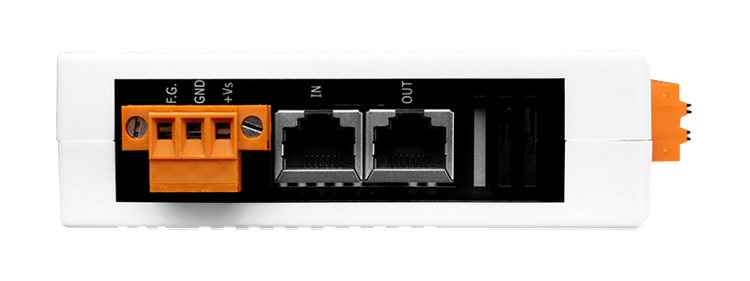

EtherCAT: Ports:	2 x RJ-45
EtherCAT: Distance Between Stations:	100 m Max. (100Base-TX)
EtherCAT: Data Transfer Medium:	Ethernet/EtherCAT cable (Min. CAT5), shielded
EtherCAT: Cycle Time:	1 ms
EtherCAT: Distributed Clocks:	Yes
Power
Power: Input Range:	+10 VDC ~ +30 VDC
Power: Consumption:	4 W Max.
Mechaniczny
Mechanical: Casing:	Plastic
Mechanical: Dimensions (mm):	31 x 157 x 126 (W x L x H)
Mechanical: Installation:	DIN-Rail
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
