Główne cechy
- 4 różnicowe kanały wejściowe Analogowe (rozdzielczość 24-bitowa)
- 24-bitowy ADC z wbudowanym filtrem Sinc3
- Obsługa rzeczywistego próbkowania i podtrzymania
- Częstotliwość próbkowania do 128 kS/s
- 2 wyjścia AO, 4 wyjścia DO, 3 wejścia DI oraz 1 wejście Enkodera
- Ciągła i N-próbkowa transmisja danych
- Tryby wyzwalania A/D
- Wyzwalanie programowe
- Wyzwalanie analogowe
- Wsparcie dla oprogramowania
- Obsługiwane systemy operacyjne
Windows 7/8/10 i Linux - Kompatybilność oprogramowania
- Microsoft VC, C#, VB.NET SDK API i Demo
- NI LabVIEW Toolkit i Demo dla Windows
- Biblioteka C/C++ i Demo dla Linux
- Obsługiwane systemy operacyjne
- Wbudowany port Ethernet 10/100BASE-T z auto-negocjacją, auto MDI/MDI-X
- Opcja zasilania zewnętrznego lub zasilania POE
Wprowadzenie

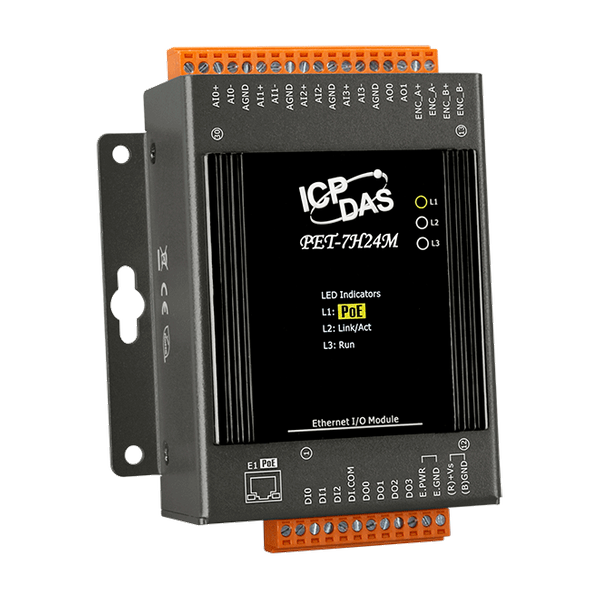

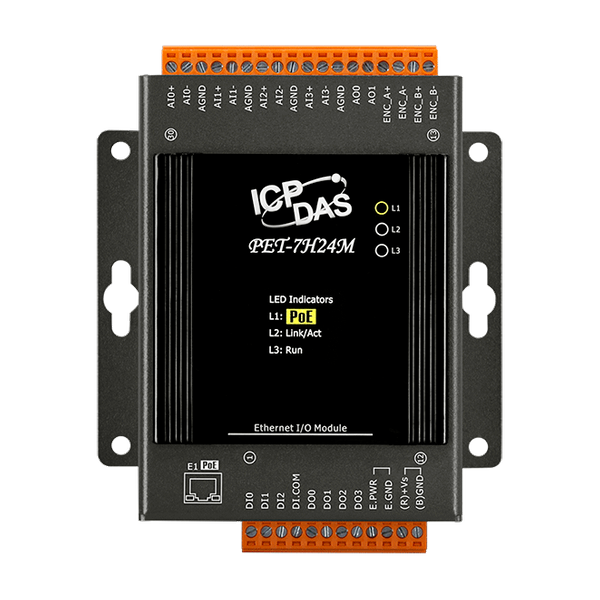

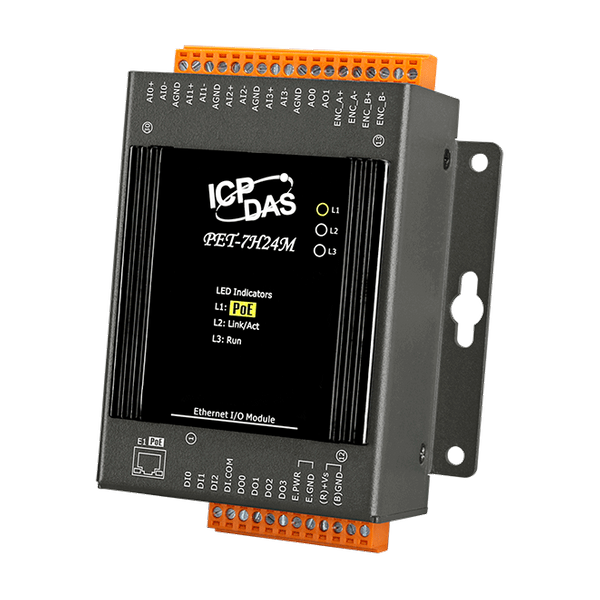

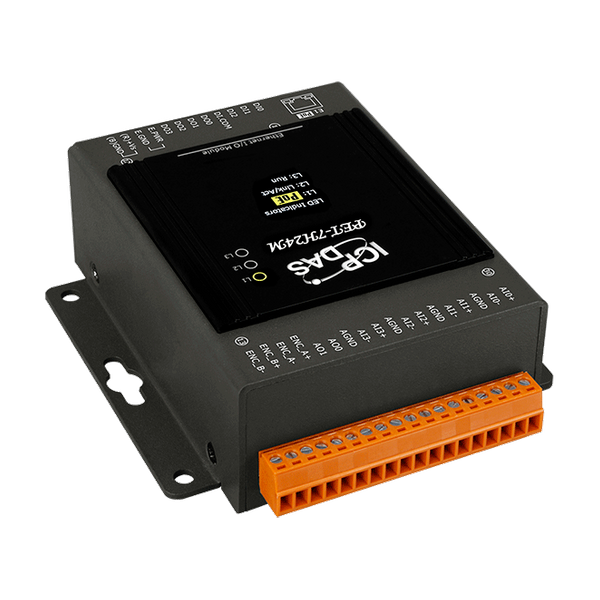

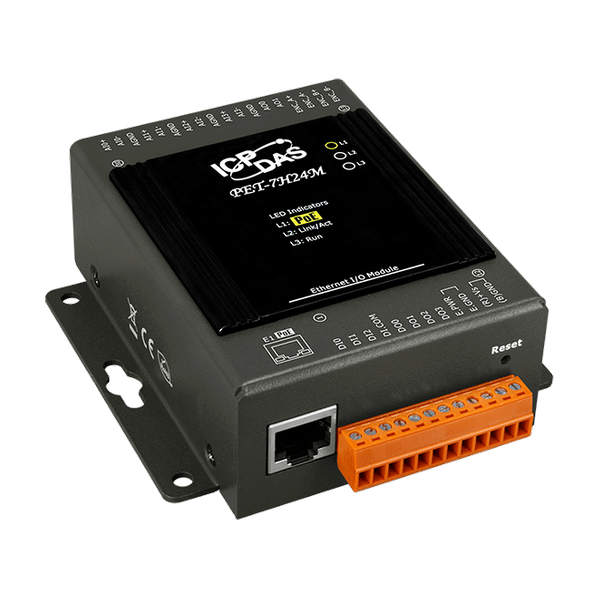

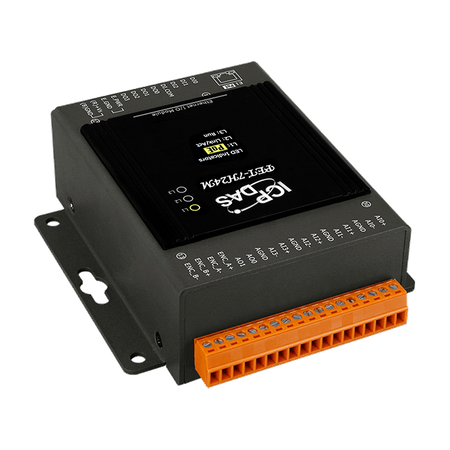

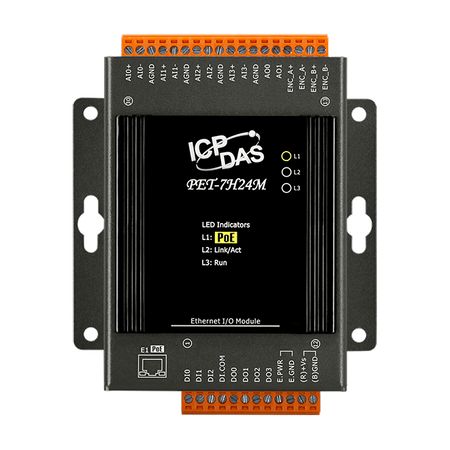

Moduł PET-7H24M to urządzenie do akwizycji danych o wysokiej prędkości, wyposażone w wbudowany port komunikacyjny Ethernet do przesyłu danych w sieci. Zawiera 4 szybkie, 24-bitowe różnicowe kanały wejściowe Analogowe (128 kHz próbkowanie i podtrzymanie dla wszystkich 4 kanałów), 2 kanały Wyjścia Analogowego, 3 kanały Wejścia Cyfrowego, 4 kanały Wyjścia Cyfrowego oraz 1 kanał Wejścia Enkodera.
Moduł oferuje programowalny zakres wejściowy we wszystkich kanałach analogowych, a Wyjście Cyfrowe można ustawić na wyjście z ochroną przed zwarciem i przeciążeniem. 1 kanał Wejścia Enkodera może być skonfigurowany jako wejście kwadrantowe, impulsowe/kierunkowe lub CW/CCW. PET-7H24M zapewnia również ochronę ESD 4 kV oraz izolację wewnątrzmodułową 2500 VDC. Dodatkowo, 24-bitowy ADC posiada wbudowany filtr Sinc3 dla dostosowania odpowiedniej częstotliwości próbkowania i filtrowania szumów modulatora i sygnału. PET-7H24M jest odpowiedni zarówno do szerokiego zakresu mobilnych/przenośnych aplikacji pomiarowych, jak i precyzyjnych pomiarów sygnałów.
Zastosowania
- Szybkie pobieranie danych przez Ethernet
- Aplikacje szybkiego pomiaru temperatury, wibracji i naprężenia
- Aplikacje szybkiego pomiaru wysokiego napięcia i prądu
| Product Range: | PET-7H16M/PET-7H24M |
Software | |
| Software: OS: | Windows 7/8/10 and Linux |
| Software: Protocol: | TCP Streaming (Access data by SDK library) ,
Modbus TCP |
| Software: Utility: | Configuration, graphically display and data logging |
| Software: SDK: | Windows ,
。Microsoft VC, C#, VB.NET SDK API and Demo ,
。Python Demo ,
。NI LabVIEW Toolkit and Demo ,
Linux ,
。C/C++ library and Demo ,
。.NET library and Demo |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | ± 4 kV for power |
| EMS Protection: ESD (IEC 61000-4-2): | ±4 kV contact for each terminal, ±8 kV air for random point |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x System, 1 x Ethernet, 1 x PoE |
Wejście enkodera | |
| Wejście enkodera: Tryb: | Quadrant/CW/CCW and Pulse/Dir |
| Encoder Input: Programmable Digital Filter: | 0.55 ~ 33.3 μs (7 steps) |
| Encoder Input: Input Level: | On Voltage Level: +3.5 ~ +5 VDC ,
Off Voltage Level: +0.8 VDC Max. |
| Wejście enkodera: Szybkość zliczania: | Quadrant Counting: 2 MHz (Max.) ,
CW/CCW: 6 MHz (Max.) ,
Pulse/Dir: 6 MHz (Max.) |
| Wejście enkodera: Szerokość licznika: | 32-bit |
| Wejście enkodera: Izolacja: | 2500 VDC |
Wejście analogowe | |
| Wejście analogowe: Kanały: | 4 Differential (Simultaneously) |
| Wejście analogowe: Zakres: | Bipolar Input (Programmable): ±10 V, ±5 V, ±2.5 V, ±1.25 V, ,
±0.625 V, ±300 mV, ±150 mV, ±75 mV, ±40 mV, ±20 mV |
| Wejście analogowe: Rozdzielczość: | 24-bit |
| Wejście analogowe: Dokładność: | ±0.01 % of FSR @ ±10 V; ,
±0.02 % of FSR @ ±5 V, ±2.5 V; ,
±0.02 % of FSR @ ±1.25V, ±0.625 V; ,
±0.1 % of FSR @ ±300 mV, ±150 mV; ,
±0.1 % of FSR @ ± 75 mV, ±40 mV; ,
±0.2 % of FSR @ ±20 mV |
| Wejście analogowe: Częstotliwość próbkowania: | 128 kS/s (Each Channel) |
| Analog Input: Input Impedance: | Voltage: 2 MΩ |
| Analog Input: FIFO Size: | 4 k Samples |
| Wejście analogowe: Tryb wyzwalania: | Programmable: Software, Analog Threshold Trigger |
Wyjście analogowe | |
| Wyjście analogowe: Kanały: | 2 |
| Analog Output: Type: | ±10 V, ±5 V, 0 ~ 5 V, 0 ~ 10 V |
| Wyjście analogowe: Rozdzielczość: | 12-bit |
| Wyjście analogowe: Dokładność: | ±0.1 % FSR @ ±10 V, ±5 V, 0 ~ 10 V, 0 ~ 5 V |
| Analog Output: Voltage Output Capability: | 10 V @ 20 mA |
| Analog Output: Slew Rate: | 0.83 V/us |
Wejście cyfrowe | |
| Wejście cyfrowe: Kanały: | 3 |
| Wejście cyfrowe: Typ: | Prawo Kontakt |
| Wejście cyfrowe: Sink/Source (NPN/PNP): | Sink/Source |
| Wejście cyfrowe: ON Poziom napięcia: | +5 ~ +30 VDC |
| Wejście cyfrowe: OFF Poziom napięcia: | 2 VDC Max. |
| Wejście cyfrowe: Izolacja: | 2500 VDC |
| Digital Input: Input Impedance: | 10 kΩ |
Wyjście cyfrowe | |
| Wyjście cyfrowe: Kanały: | 4 |
| Wyjście cyfrowe: Typ: | Izolowany kolektor otwarty |
| Wyjście cyfrowe: Sink/Source (NPN/PNP): | Zlew |
| Wyjście cyfrowe: Napięcie obciążenia: | +5 ~ +30 VDC |
| Wyjście cyfrowe: Prąd obciążenia: | 100 mA at 25 °C |
| Wyjście cyfrowe: Ochrona przed przeciążeniem: | 1.3 A |
| Wyjście cyfrowe: zabezpieczenie przed zwarciem: | Tak |
| Wyjście cyfrowe: Izolacja: | 2500 VDC |
ETHERNET | |
| Ethernet: Porty: | 1 x RJ-45, 10/100 Base-TX |
| Ethernet: PoE: | Yes, IEEE 802.3af, Class 2 |
| Ethernet: Access Control: | ID, Password and IP Filter |
| Ethernet: Protocol: | Modbus TCP Slave, ,
Private TCP Raw Data |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Consumption: | 2.6 W (Max.) |
| Power: Powered from Terminal Block: | +12 ~ +48 VDC |
Mechaniczny | |
| Mechanical: Casing: | Metal |
| Mechanical: Dimensions (mm): | 76 x 120 x 38 (W x L x H) |
| Mechanical: Installation: | DIN-Rail, Wall mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
