Główne cechy
• Dwukierunkowy pomiar energii• 8 obwodów trójfazowych lub 24 obwody jednofazowe
• Pomiary mocy metodą True RMS
• Analiza energii dla 3P4W, 3P3W, 1P3W, 1P2W
• Pomiary prądu do 400 A z różnymi przekładnikami prądowymi (CT)
• Pomiary napięcia do 500 V
• Łatwa instalacja dzięki split core CT
• Dokładność W lepsza niż 0.5% (PF=1)
• Całkowite zniekształcenie harmoniczne (THD)
• Obsługa protokołu CANopen
• Obsługa 2 wyjść przekaźnikowych (Form A)
Wprowadzenie

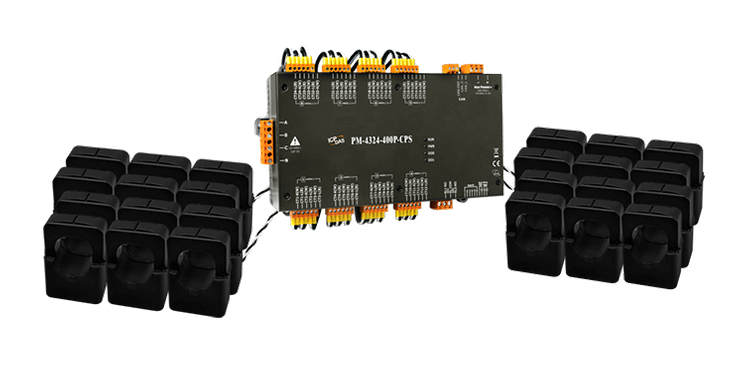

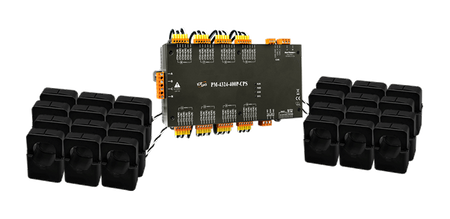

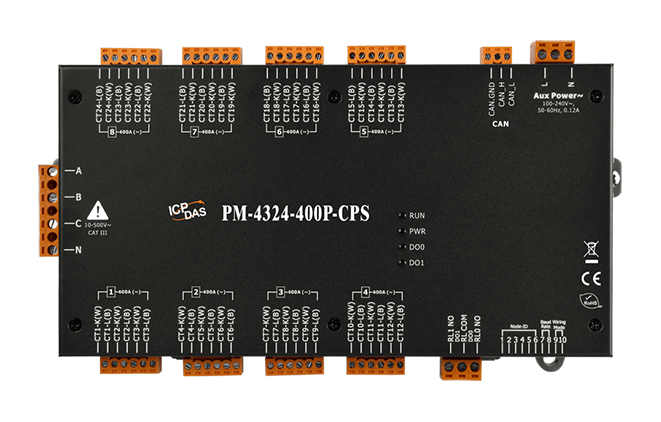

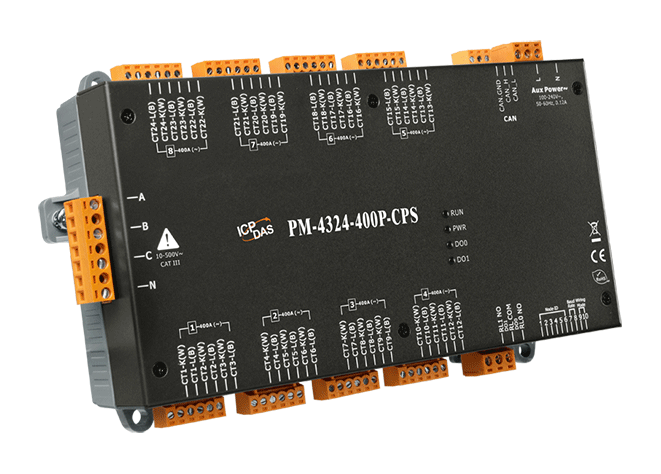

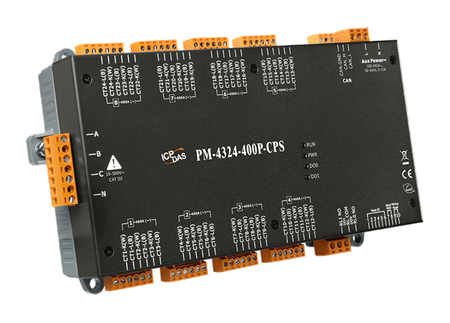

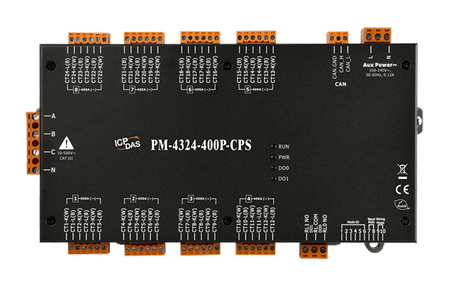

Seria PM-4324 to wieloobwodowe mierniki mocy, które monitorują do 8 obwodów trójfazowych lub 24 obwody jednofazowe, bądź dowolną kombinację obwodów jedno- i trójfazowych. Seria PM-4324 może mierzyć do 24 prądów za pomocą zewnętrznych przekładników prądowych (CT). Ta elastyczność sprawia, że seria PM-4324 jest idealna dla obiektów wielolokatorskich, takich jak projekty mieszkaniowe, biurowce i centra handlowe. To kompaktowe urządzenie jest zaprojektowane tak, aby łatwo zmieścić się w istniejących tablicach rozdzielczych lub być zamontowane na równi w ich pobliżu, co eliminuje konieczność kosztownych modernizacji lub przeznaczania dodatkowego miejsca na urządzenie. Model PM-4324A jest taki sam jak PM-4324, z wyjątkiem pomiaru AC. PM-4324A ma 2 oddzielne wejścia głównych obwodów, które mogą być używane w różnych systemach zasilania.Zastosowania
• Monitorowanie generatorów
• Systemy rozdzielcze rozdzielnic
• Zarządzanie energią
• Analiza jakości energii
Parametry techniczne:
| Input Current: | CTØ36 mm (0.3 A ~ 400 A). |
| Product Range: | Wired Meter |
AC Power Measurement | |
| AC Power Measurement: Wiring: | 3P4W-3CT, 3P3W-2CT, 3P3W-3CT, 1P2W-1CT, 1P3W-2CT |
| AC Power Measurement: Loops: | Multi-circuit |
| AC Power Measurement: Input Voltage: | 10 ~ 500 V |
| AC Power Measurement: Input Current: | CTØ36 mm (0.3 A ~ 400 A). |
| AC Power Measurement: Input Frequency: | 50/60 Hz |
| AC Power Measurement: W Accuracy: | Better than 0.5% (PF=1) |
| AC Power Measurement: Power Parameter Measurement: | True RMS voltage (Vrms), True RMS current (Irms), Active Power (kW), Active Energy (kWh), Apparent Power (kVA), Apparent Energy (kVAh), Reactive Power (kVAR), Reactive Energy (kVARh), Power Factor (PF), Frequency |
| AC Power Measurement: Data Update Rate: | 1 Second |
CT | |
| CT: Includes CTs: | 24 |
| CT: Type: | Clip |
| CT: Max. Current: | 400 A |
| CT: Inside Diameter: | 36 mm |
| CT: Leading Cable: | 4 mm |
CANopen | |
| CANopen: Baud Rate: | 125 k (default), 250 k, 500 k, 1 M; DIP Switch Selectable |
| CANopen: Isolation: | 3000 VDC |
| CANopen: Protocol: | CANopen |
Power | |
| Power: Input Range: | +85 ~ +264 VAC (277 VAC available) |
| Power: Consumption: | 6 W |
| Power: Alarm Output: | Form A (Normal Open) x 2; Relay Contact Voltage Range: 5 A @ 250 VAC (47 ~ 63 Hz), 5 A @ 30 VDC |
Mechaniczny | |
| Mechanical: Casing: | Metal |
| Mechanical: Dimensions (mm): | 237 x 57 x 134 (W x L x H) |
| Mechanical: Installation: | DIN-Rail & wall mounting |
Środowisko | |
| Environment: Operating Temperature: | -20 ~ +70 °C |
| Environment: Storage Temperature: | -25 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
Jeśli potrzebujesz dodatkowych informacji zadzwoń do nas (22 831 10 42) lub napisz wiadomość.
