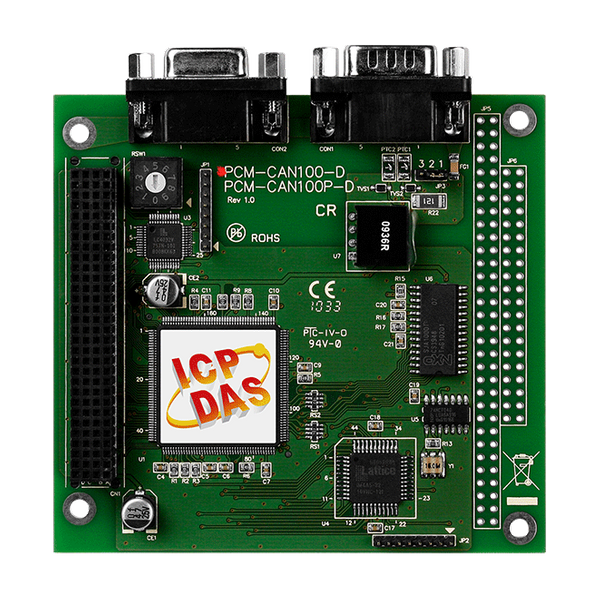

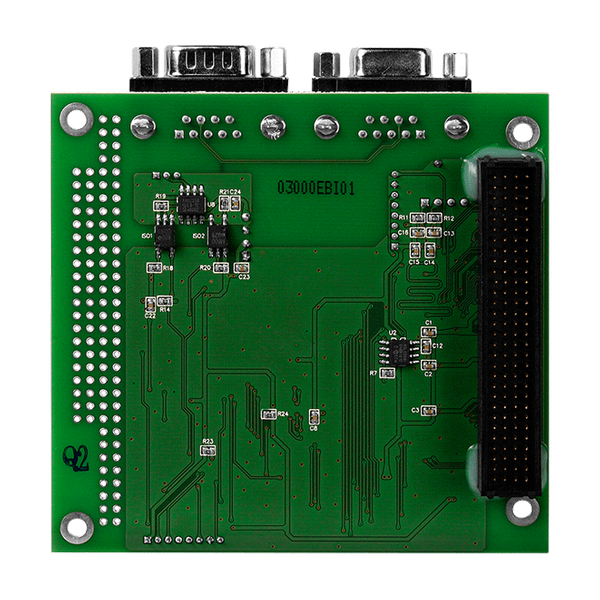

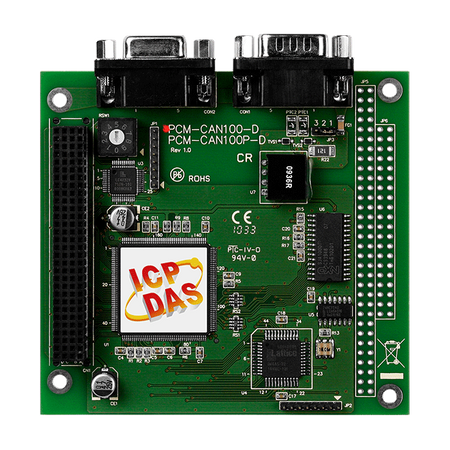

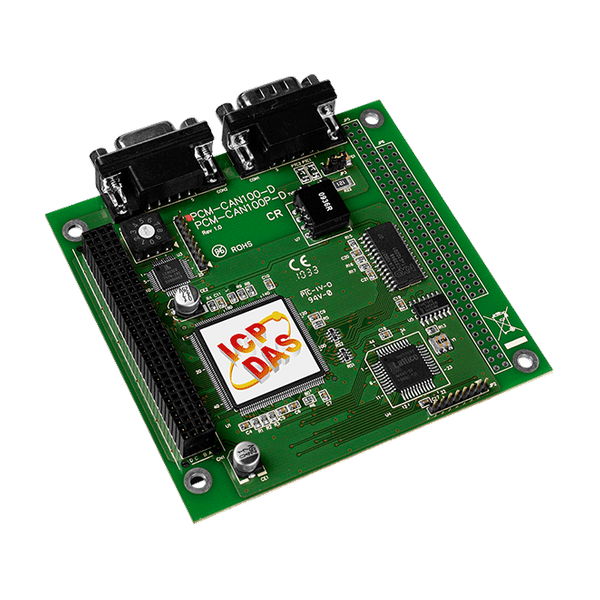

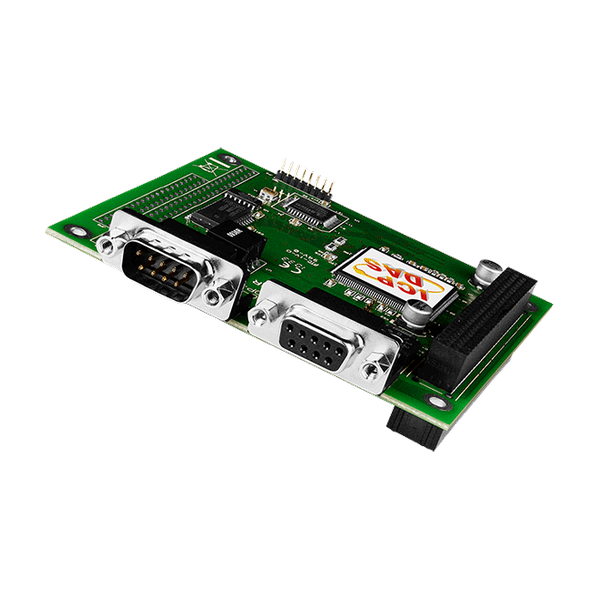

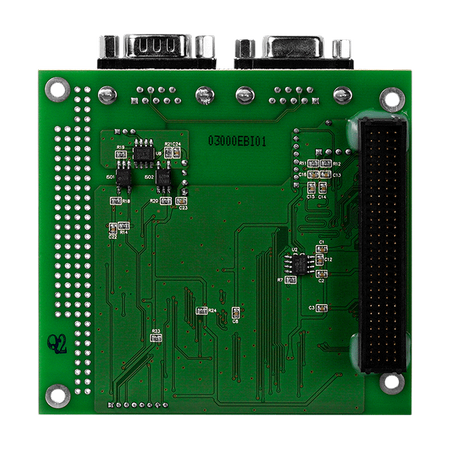

Name: PCM-CAN100-D - End of Life
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Zgodność z PCI-104
Złącze 9-pin D-sub
Kompatybilność z CAN 2.0 części A i B
Pełna zgodność z normą ISO 11898-2
Obsługa prędkości CAN od 10K do 1M bps
2500 Vrms izolacja optyczna na magistrali CAN
Wbudowany jumper do wybierania rezystora końcowego 120 ohm
1KV izolacja galwaniczna
1 kanał CAN
Bezpośrednie mapowanie pamięci do kontrolera CAN

Wprowadzenie

PCM-CAN100-D może reprezentować rozwiązanie CAN na wysokiej jakości sprzęcie PCI-104 w środowisku przemysłowym, zgodnym ze specyfikacją CAN 2.0A i CAN 2.0B. Posiada 2 niezależne porty komunikacyjne CAN z 9-pinowym złączem D-sub oraz zdolność do obsługi szerokiego zakresu aplikacji CAN.

Dodatkowo, PCM-CAN100-D wykorzystuje kontroler CAN Philips SJA1000T i transceiver 82C250/251, który zapewnia arbitraż magistrali, wykrywanie błędów z automatyczną korekcją i funkcją retransmisji. Może być zainstalowany w gnieździe PCI 5V i obsługuje prawdziwe „Plug & play”.

Zastosowania

Aplikacja komunikacyjna magistrali CAN
Aplikacja protokołów DeviceNet, CANopen, CAN J1939, SDS (System Wide Network)
Systemy sterowania
Automatyka budynkowa
Automatyka przemysłowa
Rozproszony system akwizycji danych

Parametry techniczne:

Product Range:	Fieldbus Communication
Software
Software: Driver:	Windows XP/7/8/10 (32-bit/64-bit OS), Linux 2.6.x ~ 5.4.0, LabView, DASYLab, InduSoft
Software: SDK:	VB 6.0, VC++ 6.0, BCB 6.0, Delphi 4.0
Magistrala PC
Magistrala PC: Typ:	PCI-104
CAN
CAN: Controller:	NXP SJA1000T with 16 MHz clock
CAN: Porty:	1
CAN: Baud Rate:	10 k ~ 1 M bps
CAN: Isolation:	3000 VDC for DC-to-DC, 2500 Vrms for photo-couple
CAN: Terminal Resistor:	Jumper for 120 Ω terminal resistor
Power
Power: Consumption:	250 mA @ 5 V
Mechaniczny
Mechanical: Dimensions (mm):	91 x 22 x 96 (W x L x H)
Środowisko
Environment: Operating Temperature:	0 ~ +60 °C
Environment: Storage Temperature:	-20 ~ +70 °C
Environment: Humidity:	5 ~ 85% RH, Non-condensing
Status:	End of Life
