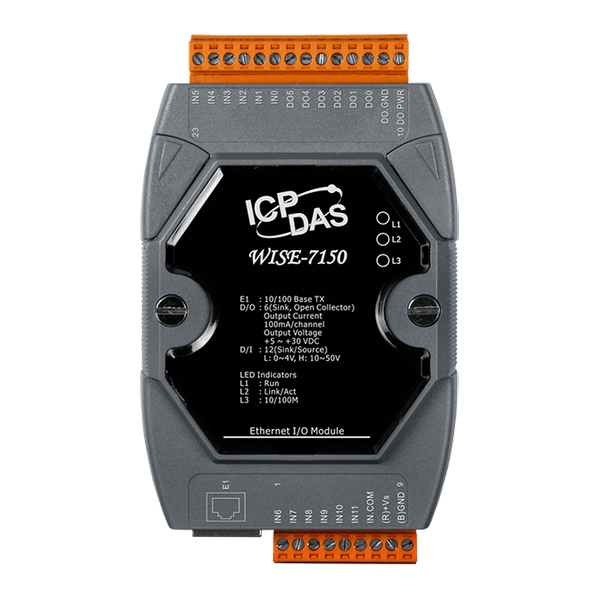

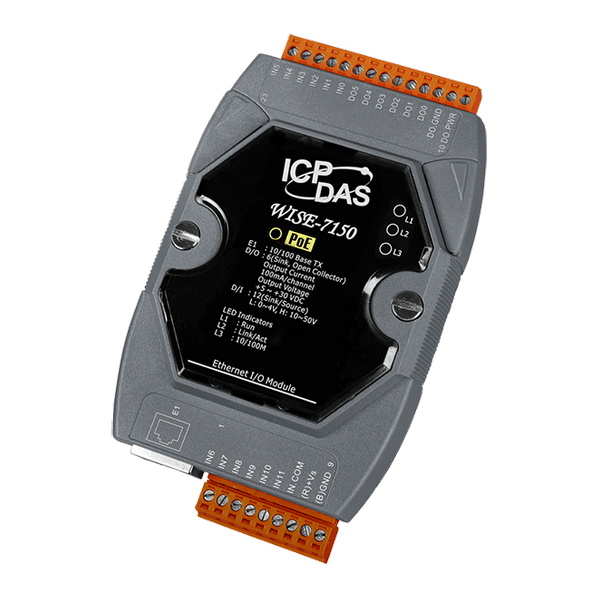

Name: WISE-7150
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Działa w przeglądarkach, nie wymaga dodatkowego oprogramowania.
Brak potrzeby programowania, strony WWW dostępne do edytowania logiki kontrolnej.
Obsługa logiki IF-THEN-ELSE.
Wbudowane wejścia/wyjścia (DI: 12 kanałów; DO: 6 kanałów).
Obsługa monitorowania/kontroli kanałów I/O, operacji Timer.
Obsługa wysyłania e-maili bez SSL i wysyłania poleceń CGI.
Protokół Modbus TCP do integracji z systemami SCADA.
Zgodny z IEEE 802.3af Power over Ethernet (PoE).

Wprowadzenie

Seria produktów WISE (Web Inside, Smart Engine) opracowana przez ICP DAS pełni funkcję jednostek sterujących do zdalnej kontroli logiki i monitorowania w różnych aplikacjach przemysłowych. WISE oferuje przyjazny dla użytkownika i intuicyjny interfejs internetowy, który pozwala użytkownikom na implementację logiki kontrolnej IF-THEN-ELSE na kontrolerach za pomocą kilku kliknięć; nie jest wymagana żadna programowanie. Dzięki potężnym i łatwym w użyciu funkcjom, znacznie skróci czas nauki, skróci czas wprowadzenia na rynek i drastycznie zmniejszy wysiłek i koszty związane z rozwojem systemu.

WISE-7150 jest zgodny ze specyfikacją Power over Ethernet (PoE) zgodnie z IEEE 802.3af (klasyfikacja, Klasa 1). Umożliwia odbieranie zasilania z sieci PoE przez pary Ethernet (kabel Ethernet kategorii 5). Ta funkcja zapewnia większą elastyczność i wyższą wydajność, upraszczając projektowanie systemów, oszczędzając miejsce, redukując ilość kabli i eliminując konieczność dedykowanych gniazdek elektrycznych. Tymczasem, w przypadku braku środowiska PoE, WISE-7150 nadal będzie mógł czerpać zasilanie z dodatkowych źródeł zasilania, takich jak zasilacze AC lub baterie itp.

Moduł WISE-7150 obsługuje protokół Modbus/TCP, umożliwiając bezproblemową integrację z oprogramowaniem SCADA. Zawiera 6-kanałowe izolowane wyjścia otwartego kolektora i 12-kanałowe izolowane wejścia cyfrowe na mokro. Każdy kanał wyjściowy obsługuje prąd 100 mA przy 5 ~ 30 VDC, a każdy kanał wejściowy obsługuje wejście licznika.

Zastosowania

Automatyka budynków, Automatyka przemysłowa, Automatyka maszyn, Zdalna konserwacja, Zdalna diagnostyka i Testowanie urządzeń, itp.

Parametry techniczne:

Product Range:	WISE I/O Module
Software
Software: Protocol:	• Modbus TCP , • CGI Command (Sending)
Software: Function:	• Web Interface for Configuration , • IF-THEN-ELSE Logic operation (36 rule supported) , • I/O channel monitoring and control , • Timer operation (12 set supported) , • Internal Register operation (48 set supported) , • Recipe operation (12 set supported) , • Advanced P2P (8 set supported) , • non-SSL Email sending function
Moduł CPU
CPU Module: CPU:	16-bit CPU (80 MHz)
Izolacja
Isolation: Intra-module Isolation:	2500 VDC
Ochrona EMS
EMS Protection: EFT (IEC 61000-4-4):	±4 kV for Power Line
EMS Protection: ESD (IEC 61000-4-2):	±4 kV Contact for each terminal and ±8 kV Air for random point
Wskaźniki LED
LED Indicators: Status:	1 x PoE Power , 1 x System Running , 1 x Ethernet Link/Act , 1 x Ethernet 10/100M Speed
Wejście cyfrowe/licznik
Wejście cyfrowe/licznik: Kanały:	12
Wejście cyfrowe/licznik: Typ:	Prawo Kontakt
Digital Input/Counter: Sink/Source (NPN/PNP):	Sink/Source
Digital Input/Counter: ON Voltage Level:	+10 VDC ~ +50 VDC
Digital Input/Counter: OFF Voltage Level:	+4 VDC Max.
Digital Input/Counter: Max. Counts:	16-bit (65535)
Digital Input/Counter: Frequency:	50 Hz
Digital Input/Counter: Min. Pulse Width:	10 ms
Digital Input/Counter: Input Impedance:	10 kΩ
Wejście cyfrowe/licznik: Ochrona przed przepięciem:	+70 VDC
Wyjście cyfrowe
Wyjście cyfrowe: Kanały:	6
Wyjście cyfrowe: Typ:	Izolowany kolektor otwarty
Wyjście cyfrowe: Sink/Source (NPN/PNP):	Zlew
Wyjście cyfrowe: Napięcie obciążenia:	+5 VDC ~ +30 VDC
Wyjście cyfrowe: Prąd obciążenia:	100 mA/channel at 25 °C , Direct drive power relay module
Wyjście cyfrowe: Ochrona przed przepięciem:	60 VDC
Wyjście cyfrowe: Ochrona przed przeciążeniem:	1.3 A
Wyjście cyfrowe: zabezpieczenie przed zwarciem:	Tak
ETHERNET
Ethernet: Porty:	RJ-45 x 1, 10/100 Base-TX and automatic MDI/MDI-X
Ethernet: PoE:	Yes
Power
Power: Reverse Polarity Protection:	Yes
Power: Input Range:	12 ~ 48 VDC
Power: Consumption:	2.4 W
Power: Powered from PoE:	Yes, IEEE 802.3af, Class 1
Power: Powered from Terminal Block:	Yes, 12 ~ 48 VDC
Mechaniczny
Mechanical: Dimensions (mm):	72 x 123 x 35 (W x L x H)
Mechanical: Installation:	DIN-Rail Mounting/Wall Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
