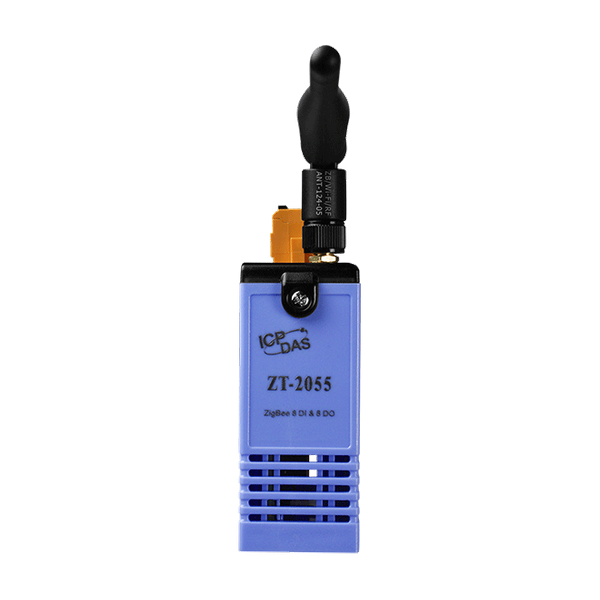

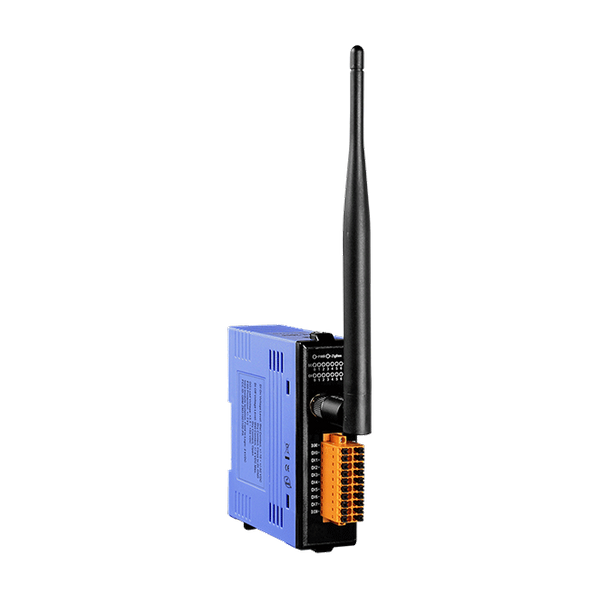

Name: ZT-2055
Brand: ICP DAS

Broszura Pobierz

Główne cechy

ISM 2.4 GHz Operating Frequency
Fully Compliant with 2.4G IEEE 802.15.4 / ZigBee Specifications
Wireless Transmission Range up to 700 m (Default)
Adjustable RF Transmission Output Power

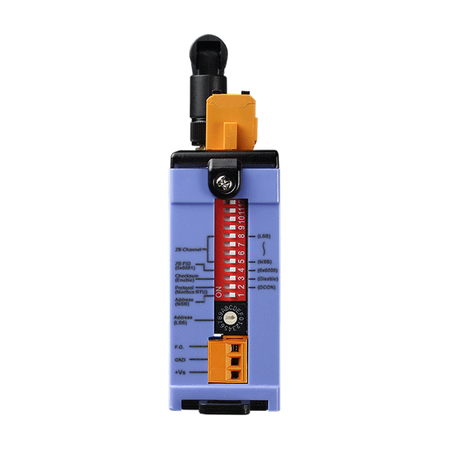

External DIP and Rotary Switches for easy Configuration
GUI Configuration Software (Windows Version)
Supports AES-128 Encryption for the Wireless Communication (Passive)
Supports ZigBee Repeater Function
8 Digital Input Channels and 8 Digital Output Channels
All Digital Input Channels can be used as 16-bit Counters
Sink-type Digital Output Channels with Overload Protection
Surge and ESD Protection
Configurable Power-on Value and Safe Value Settings
DIN-Rail Mountable

Wprowadzenie

ZT-2055 oferuje 8 izolowanych kanałów wejścia cyfrowego i 8 izolowanych kanałów wyjścia cyfrowego. Rodzaj wejścia cyfrowego (typ sink lub source) można wybrać poprzez połączenia przewodowe. Wszystkie kanały wejścia cyfrowego mogą być również używane jako liczniki 16-bitowe. ZT-2055 obsługuje wyjścia typu source z ochroną przed zwarciem. Dostępne są opcje konfiguracji wartości wyjścia cyfrowego po włączeniu oraz wartości bezpiecznej. ZT-2055 posiada 16 wskaźników LED do wyświetlania statusu kanałów oraz ochronę ESD do 4 kV i izolację wewnętrzną na 2500 VDC. Użytkownicy mogą łatwo skonfigurować adres modułu, protokół, sumę kontrolną, ustawienia ZB-PID i ZB-kanału za pomocą połączenia przełączników obrotowych i DIP.

Zastosowania

Automatyka budynkowa, Automatyka fabryczna, Automatyka maszyn, Zdalna konserwacja, Zdalna diagnostyka, Sprzęt testowy.

Parametry techniczne:

Product Range:	ZigBee
Moduł CPU
CPU Module: Watchdog Timer:	Yes, Module (1.6 Seconds), Communication (Programmable)
Izolacja
Isolation: Intra-module Isolation:	2500 VDC
Ochrona EMS
EMS Protection: EFT (IEC 61000-4-4):	4 kV for Power Line
EMS Protection: ESD (IEC 61000-4-2):	4 kV Contact for Power Line, Communication Line , and each Channel, 8 kV Air for Random Point
EMS Protection: Surge (IEC 61000-4-5):	3 kV for Power Line
Wskaźniki LED
LED Indicators: Status:	1 x Power and Communication , 8 x Digital Input , 8 x Digital Output
ZigBee
ZigBee: Antenna:	2.4 GHz, 5 Omni-Directional
ZigBee: Certifications:	FCC/FCC ID, CE (RED excluded)
ZigBee: Max. Slaves:	255
ZigBee: Protocol:	Supports DCON and Modbus RTU Protocols
ZigBee: Standard:	ZigBee 2007 Pro
ZigBee: Transmission Power:	11 dBm (FCC Certificated) (Max. 19 dBm)
ZigBee: Transmission Distance (LoS):	700 m (Typical)
Wejście cyfrowe/licznik
Wejście cyfrowe/licznik: Kanały:	8
Wejście cyfrowe/licznik: Typ:	Suchy kontakt, , Prawo Kontakt
Digital Input/Counter: Sink/Source (NPN/PNP):	Dry: Source , Wet: Sink/Source
Digital Input/Counter: ON Voltage Level:	Dry: Open , Wet: +10 VDC ~ +50 VDC
Digital Input/Counter: OFF Voltage Level:	Dry: Close to GND , Wet: Max. +4 VDC
Digital Input/Counter: Max. Counts:	16-bit (65535)
Digital Input/Counter: Frequency:	100 Hz Max.
Digital Input/Counter: Min. Pulse Width:	5 ms
Digital Input/Counter: Effective Distance:	Max. 500 meters
Digital Input/Counter: Input Impedance:	10 kΩ
Wejście cyfrowe/licznik: Ochrona przed przepięciem:	±70 VDC
Wyjście cyfrowe
Wyjście cyfrowe: Kanały:	8
Wyjście cyfrowe: Typ:	Kolektor otwarty
Wyjście cyfrowe: Sink/Source (NPN/PNP):	Zlew
Wyjście cyfrowe: Napięcie obciążenia:	+3.5 ~ 50 VDC
Wyjście cyfrowe: Prąd obciążenia:	650 mA/kanał
Wyjście cyfrowe: Ochrona przed przepięciem:	60 VDC
Wyjście cyfrowe: Ochrona przed przeciążeniem:	1,4 A (z zabezpieczeniem przeciwzwarciowym)
Wyjście cyfrowe: Wartość włączenia zasilania:	Tak, programowalny
Wyjście cyfrowe: Wartość bezpieczna:	Tak, programowalny
Power
Power: Input Range:	+10 VDC ~ +30 VDC
Power: Consumption:	Max. 2.5 W
Mechaniczny
Mechanical: Dimensions (mm):	33 x 96 x 110 (W x L x H)
Mechanical: Installation:	DIN-Rail
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 °C ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
