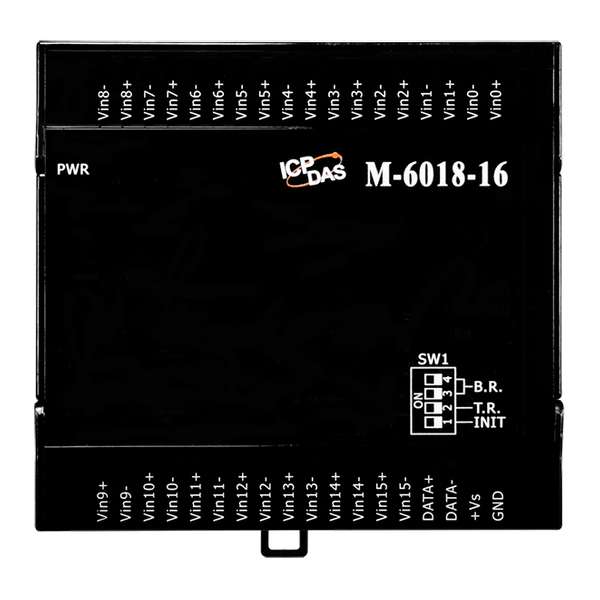

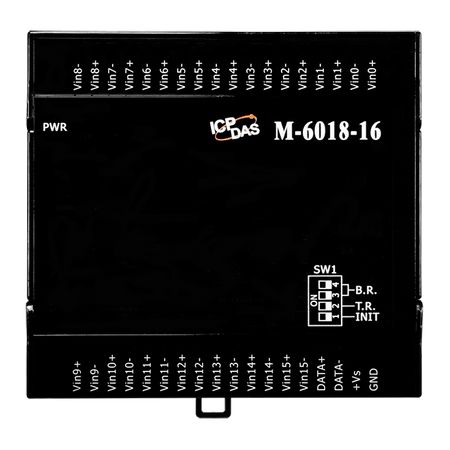

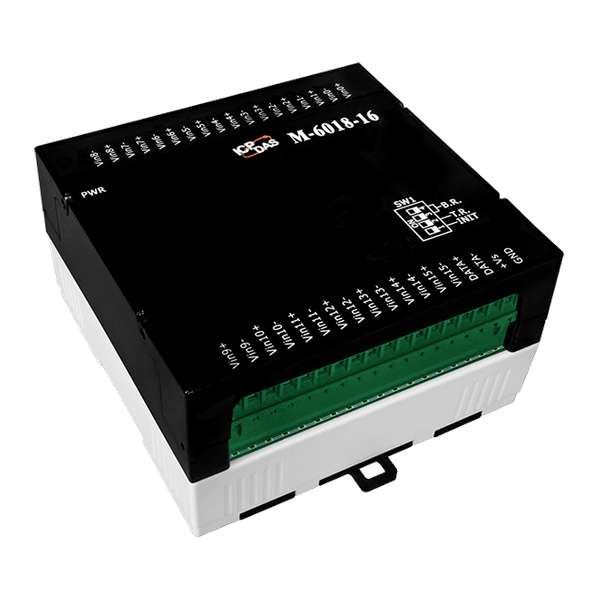

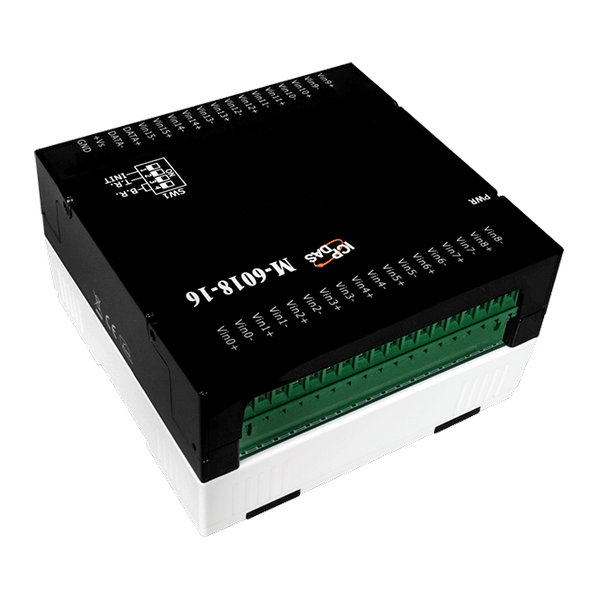

Name: M-6018-16
Brand: ICP DAS

Broszura Pobierz

Główne cechy

16-kanałowy różnicowy wejściowy analogowy
Wejście prądowe, napięciowe lub termoparowe
Regulowane przesunięcie CJC
Wykrywanie otwartej termopary
Podwójny watchdog

Wprowadzenie

M-6018-16 to moduł wejściowy analogowy, który zawiera 16 różnicowych kanałów wejściowych analogowych. Zakres wejściowy napięcia wynosi od ±15 mV do ±2.5 V, zakres wejściowy prądu wynosi +4 do +20 mA, 0 do +20 mA lub ±20 mA, a do wejścia termoparowego można zastosować termopary typu J, K, T, E, R, S, B, N, C, L, M, LDIN43710. Moduł zapewnia ochronę przed przepięciami do 120 VDC. Ponadto moduł posiada wykrywanie otwartych przewodów dla typów wejść termoparowych i oferuje ochronę ESD o wartości 4 kV oraz izolację wewnątrzmodułową o wartości 3000 VDC.

Zastosowania

• Automatyka budynkowa
• Automatyka fabryczna
• Automatyka maszyn
• Zdalna konserwacja
• Zdalna diagnostyka
• Urządzenia testujące

Parametry techniczne:

Product Range:	M-6000
Moduł CPU
CPU Module: Watchdog Timer:	Module, Communication (Programmable)
Izolacja
Isolation: Intra-module Isolation:	3000 VDC
Ochrona EMS
EMS Protection: EFT (IEC 61000-4-4):	±4 kV for Power Line
EMS Protection: ESD (IEC 61000-4-2):	±4 kV Contact for each Terminal , ±8 kV Air for Random Point
EMS Protection: Surge (IEC 61000-4-5):	±1 kV for Power Line
Wskaźniki LED
LED Indicators: Status:	1 x Power and Communication
Wejście analogowe
Wejście analogowe: Kanały:	16 Differential
Analog Input: Sensor Type:	Thermocouple: J, K, T, E, R, S, B, N, C , Voltage: ±15 mV, ±50 mV, ±100 mV, ±500 mV, ±1 V, ±2.5 V , Current: ±20 mA, 0 ~ +20 mA, +4 ~ +20 mA (requires an optional external 125 Ω resistor)
Wejście analogowe: Rozdzielczość:	16-bit
Wejście analogowe: Dokładność:	0.1% of FSR
Wejście analogowe: Częstotliwość próbkowania:	10 Hz (Total)
Analog Input: Input Impedance:	> 400 kΩ
Analog Input: Common Voltage Protection:	25 VDC
Wejście analogowe: Ochrona przed przepięciem:	120 VDC
Analog Input: Open Wire Detection:	Yes
Porty COM
Porty COM: Porty:	1 x RS-485
Porty COM: Szybkość transmisji:	1200 ~ 115200 bps
COM Ports: Data Format:	(N, 8, 1) (N, 8, 2) (E, 8, 1) (O, 8, 1)
COM Ports: Protocol:	Modbus RTU, DCON
COM Ports: Bias Resistor:	1 kΩ (DIP switch selectable)
Power
Power: Reverse Polarity Protection:	Yes
Power: Input Range:	+10 ~ +48 VDC
Power: Consumption:	0.5 W
Mechaniczny
Mechanical: Dimensions (mm):	116 x 120 x 64 (W x L x H)
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-40 ~ +85 °C
Environment: Humidity:	10 ~ 95% RH, Non-condensing
Status:	Available
